スッキリデザインのLABO金具で 簡単 に作る、片流れ屋根の カーポート (小屋-6) 単管パイプで作る

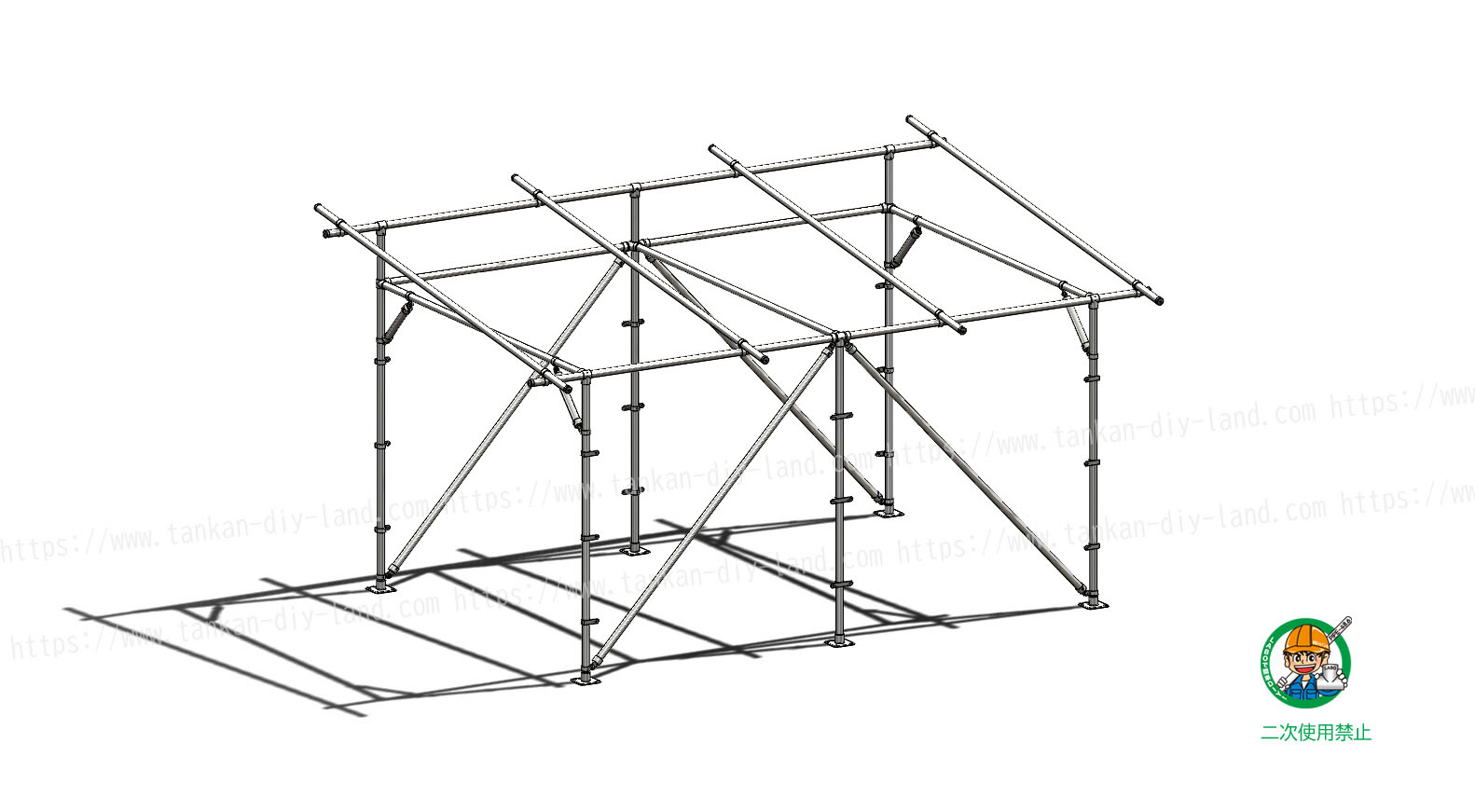

片流れ屋根のカーポート製作 参考資料

LABO金具と単管パイプで、車のサイズやお庭のサイズに合わせたカーポートを手作りしませんか。 LABO金具は余分な突起の無い、従来の単管継手(クランプ)とは全く異なる形なので、シンプルでスッキリとしたデザインのカーポートが完成します。 しかもLABO金具は、対辺5㎜の六角レンチ一つで組立可能な簡単DIYができる優れもの。 今回ご紹介したカーポートの使用金具は、LABOの人気商品 3方向1箇所貫通金具(B-2T)を筆頭に、スッキリデザインの 直交金具(B-2X)、単管パイプに木板を取り付けるオススメ金具 片側サドルベース金具(D-1SB)・両側サドルベース金具(D-1WB) 等を使用しています。 端末ボルト止め金具(D-1E)ボルト止め金具(D-1S)を繋げる鉄角根丸頭ボルト(M10-25-N) も、使い勝手の良い便利なボルトですよ! ぜひ一度、LABO金具をお手に取って確かめてみてください。きっと素敵なアイディアのお手伝いが出来ると思います☆ (他にも小屋のご提案があります。よろしければこちらからご覧ください。)

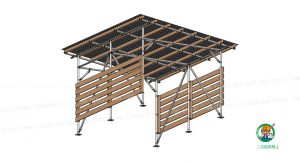

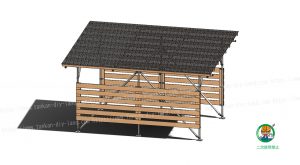

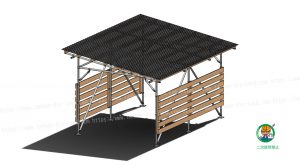

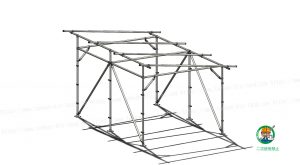

上の画像は全て、クリックすると大きい画像になります

使用金具類

 ① 4方向1箇所貫通金具【B-3K】 : 5個

 ② 5方向1箇所貫通金具【B-4Y】 : 1個

 ③ 3方向1箇所貫通金具【B-2T】 : 3個

 ④ 直交金具【B-2X】 : 8個

 ⑤ 端末ボルト止め金具【D-1E】 : 16個

 ⑥ ボルト止め金具【D-1S】 : 16個

 ⑦ 片側サドルベース金具【D-1SB】 : 12個

 ⑧ 両側サドルベース金具【D-1WB】 : 6個

 ⑨ 角型固定ベース【F-15-1B】 : 6個

 ⑩ 鉄角根丸頭ボルト(M10×25)【M10-25-N】 : 16個

 ⑪ サドル【J-1S】 : 32個

 ⑫ キャップ【K-1C】 : 12個

  上記金具類合計価格 約 ¥51,310(税込)

 ※価格は2018/10/22時点になります。

その他材料

 ・ 単管パイプ ( 外径φ48.6 ) : 適宜

 ・ 屋根用波板・SPF材等 : 適宜

 ・ 波板・木材等組立用材料 : 適宜 ※ 波板取付用ビス・コーススレッド ( 木ねじ ) 、木材用塗料等

工具類

 ・ 対辺5mm六角レンチ等

 ・ M10用 ( 対辺17mm ) スパナ等

 ・ 波板・木材組立用工具類 ※ドライバー、ハケ、トンカチ等

※ 各単管パイプの寸法、柱の本数、筋交いの有無等は設置場所・環境に合わせて調整ください。

※ 基礎は単管パイプ打ち込み、コンクリートブロック、コンクリート、固定ベースによるアンカー固定など適切に処理を行ってください。
