棚付きの小屋も簡単手作り、思い通りの 農機具小屋・農具小屋 (小屋-7改造①) 単管パイプで作る

棚付き小屋(物置き・納屋)製作 参考資料

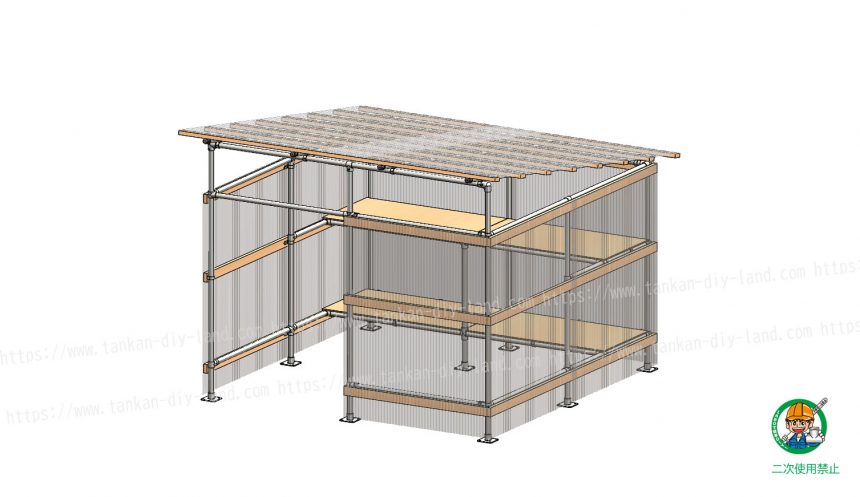

以前ご紹介いたしました 作業小屋(物置き・農具小屋・農機具小屋)の内部に、棚を付けた参考資料を掲載いたしました。 今回は入り口から入って正面に2段の棚を作成いたしましたが、ご利用方法によって使いやすい位置に棚をご検討ください。 上記の参考資料は一つずつクリックして大きく見ることが出来ますので、気になる図がありましたら開いてご覧ください。小屋を半分に切り、内部を見やすくした図もございます。 また、単管パイプの骨組みのみの図をご覧いただければ、どこにどんなLABO金具を使用しているかも分かりやすいと思います。 LABO金具は余計な突起が無いので、見た目もスッキリとしたご自慢の小屋が完成しますよ。 溶融亜鉛メッキを使用したサビ・腐食しづらいLABO金具で、ご自身にピッタリの単管工作を楽しんでください。 (単管パイプを使った小屋を他にもご紹介しています。よろしければ、こちらからご覧ください。)

上の画像は全て、クリックすると大きい画像になります

使用金具類

 ① 3方向コーナー金具【A-3Y】 : 2個

 ② 2方向90度コーナー金具【A-2L-90】 : 2個

 ③ 4方向1箇所貫通金具【B-3K】 : 6個

 ④ 4方向1箇所貫通金具【B-3X】 : 3個

 ⑤ 5方向1箇所貫通金具【B-4Y】 : 2個

 ⑥ 3方向1箇所貫通金具【B-2T】 : 15個

 ⑦ 直交金具【B-2X】 : 8個

 ⑧ 片側サドルベース金具【D-1SB】 : 21個

 ⑨ 両側サドルベース金具【D-1WB】 : 13個

 ⑩ 角型固定ベース【F-15-1B】 : 9個

 ⑪ サドル【J-1S】 : 32個

 ⑫ キャップ【K-1C】 : 8個

 上記金具類合計価格 約 ¥63,383(税込)

 ※価格は2018/10/31時点になります。

その他材料

 ・ 単管パイプ ( 外径φ48.6 ) : 適宜

 ・ 屋根用波板・SPF材等 : 適宜

 ・ 波板・木材等組立用材料 : 適宜 ※ 波板取付用ビス・コーススレッド ( 木ねじ ) 、木材用塗料等

工具類

 ・ 対辺5mm六角レンチ等

 ・ 波板・木材組立用工具類 ※ドライバー、ハケ、トンカチ等

※ 各単管パイプの寸法、柱の本数、筋交いの有無等は設置場所・環境に合わせて調整ください。

※ 基礎は単管パイプ打ち込み、コンクリートブロック、コンクリート、固定ベースによるアンカー固定など適切に処理を行ってください。
