先日発売を開始した補強バー(ブレース)【G-280B】が、おかげさまで大好評いただいております!

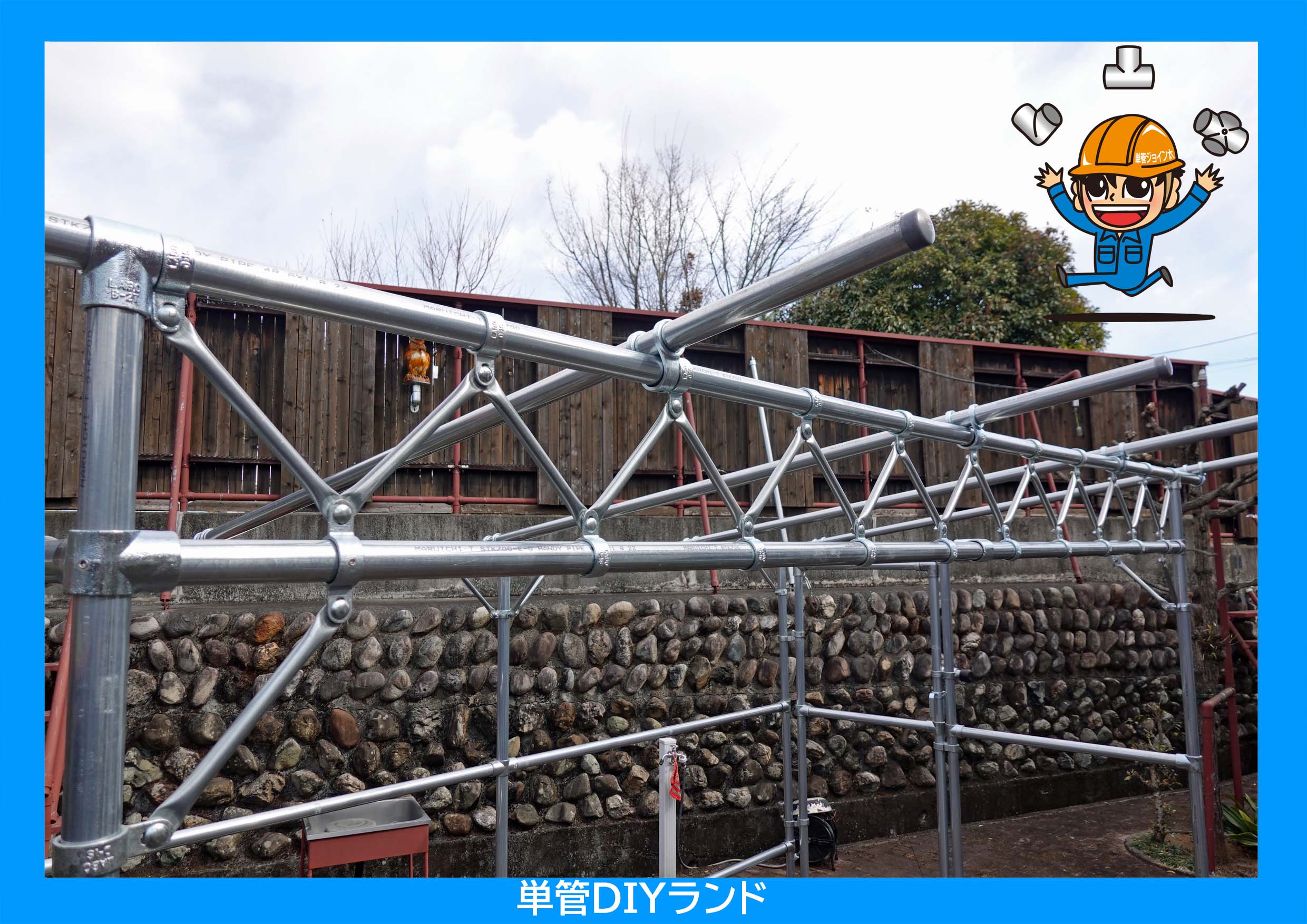

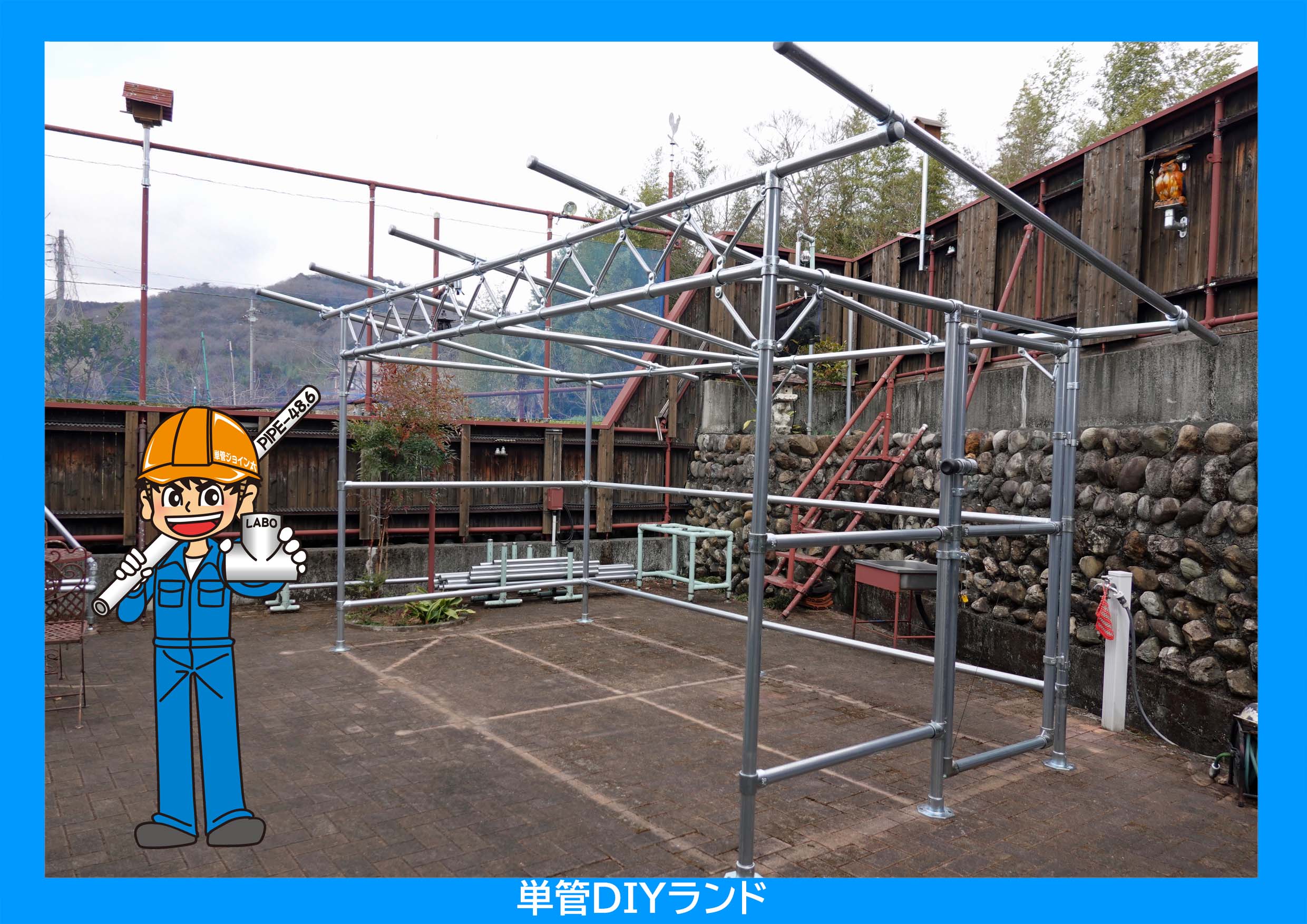

今回は、補強バー(ブレース)を使用して、トラス付きの小屋を作成しましたのでご紹介いたします^^

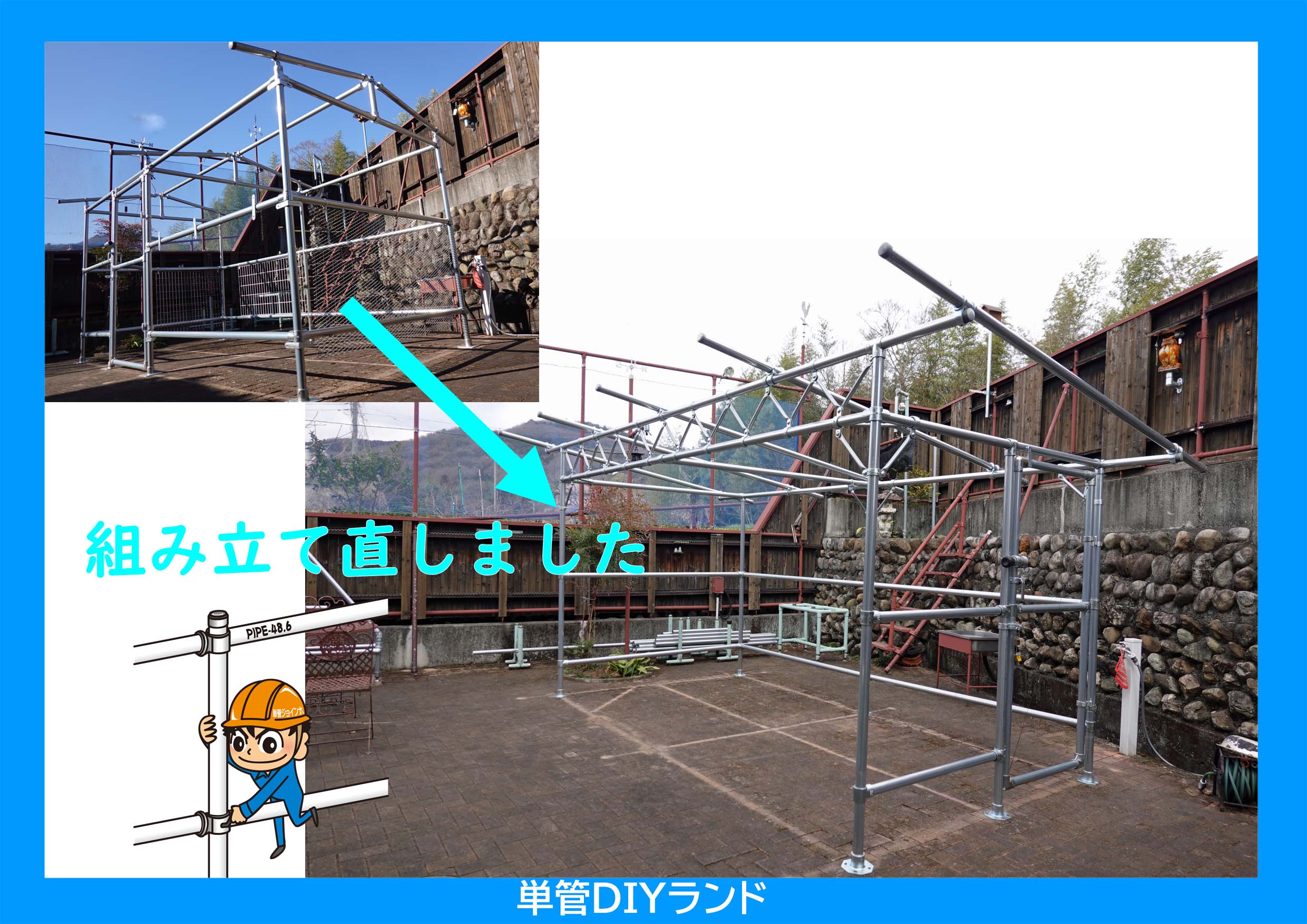

今までの単管パイプ小屋の材料を転用して作り直しました。
単管パイプDIYは解体して、また別の形に組みなおしができるのも魅力の一つです☆

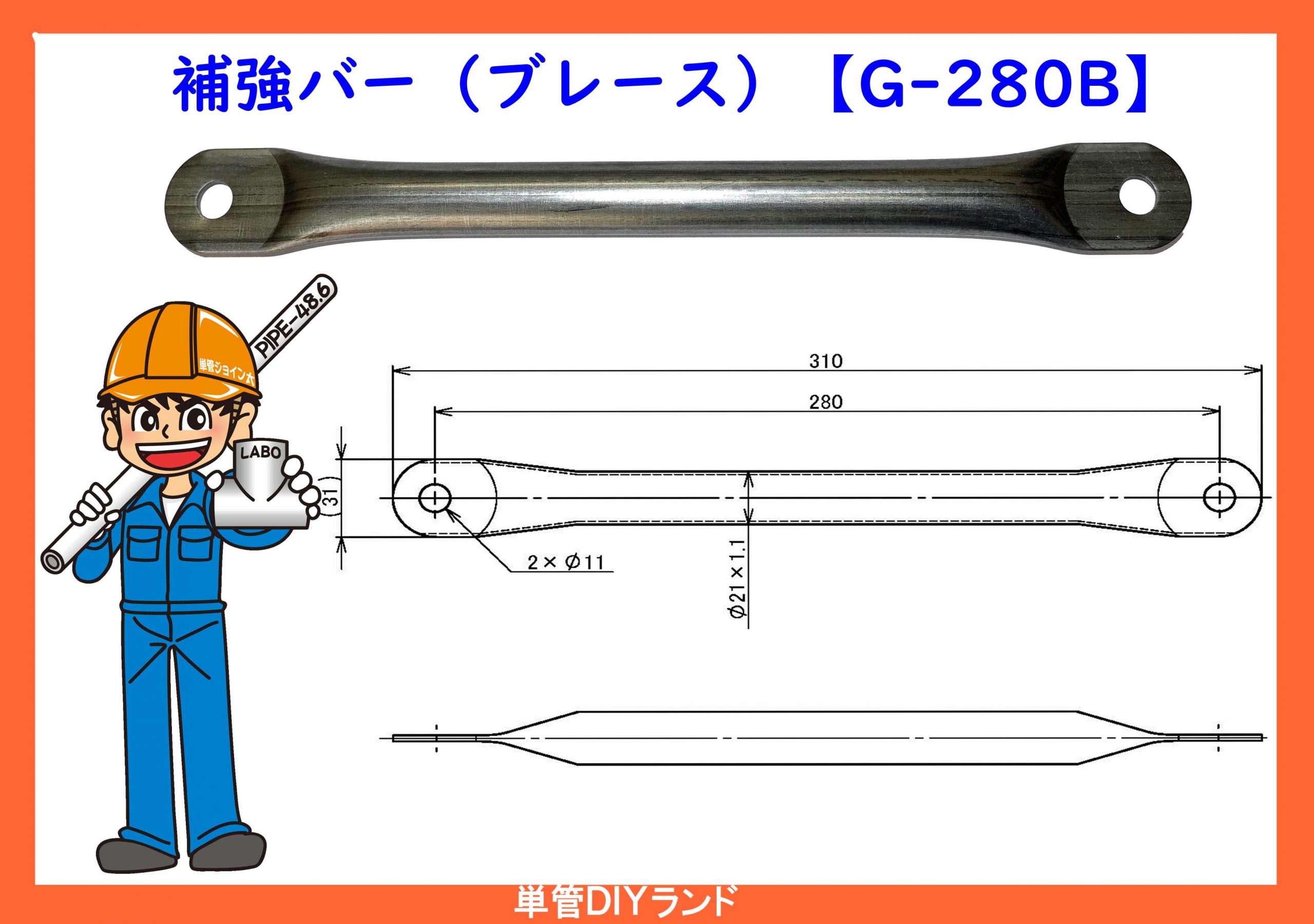

単管DIYランドの 補強バー(ブレース) はこちらです。

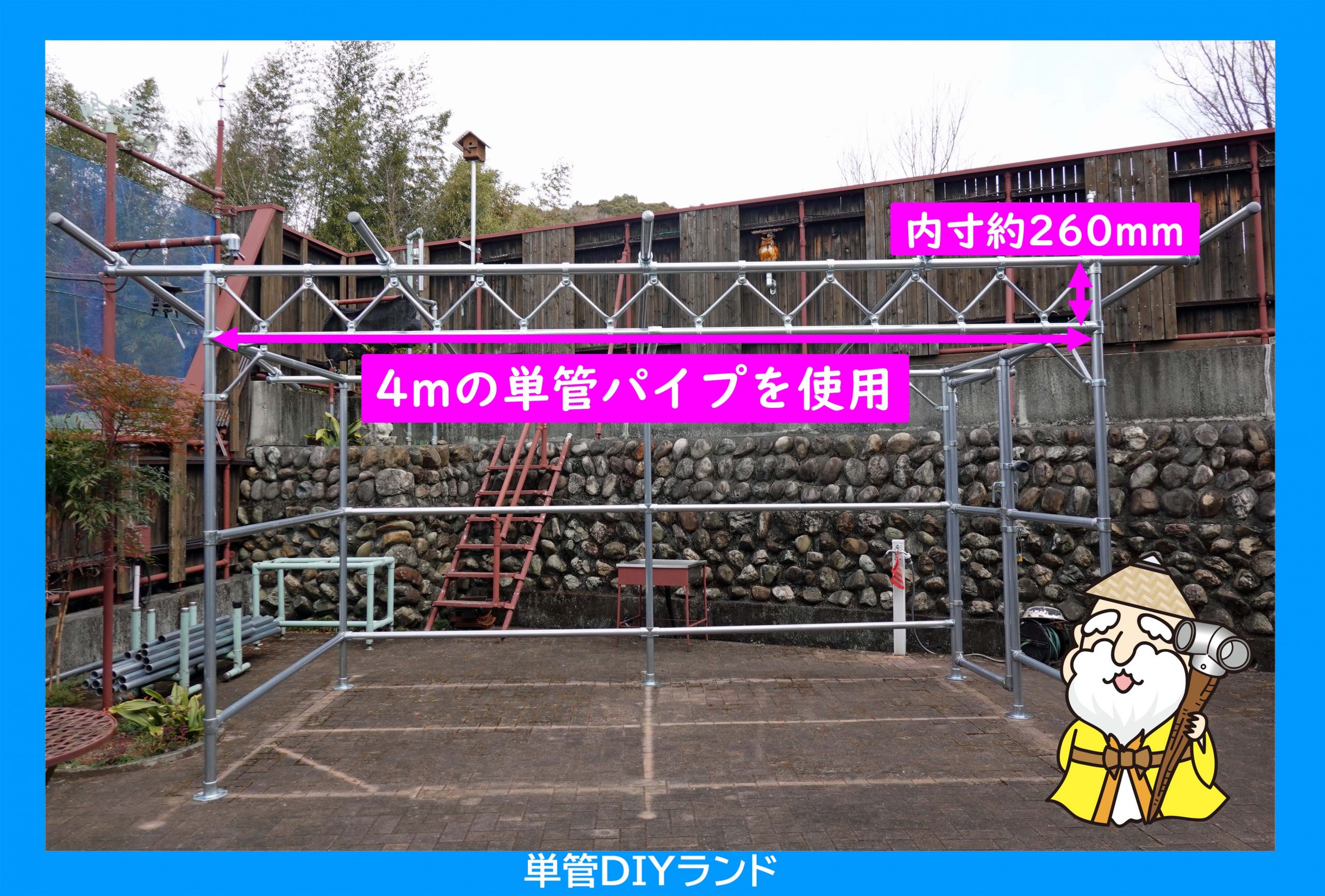

今回トラスにした部分のサイズは以下の通りです。

このサイズのトラス構造で使用する金具は
補強バー(ブレース)【G-280B】×20本ボルト止め金具【D-1S】×21個
鉄角根丸頭ボルト(M10×25)【M10-25-N】×21個です。
※注1.画像では両端の下側の金具はD-1E-90を使用して方づえを作成しています。(後日ご紹介したいと思います)
※注2.あくまでも参考数です。使用状況、設置環境等に合わせてサイズ・数量はご検討ください



LABO金具でトラス構造を作製して、強度も見た目も良くワンラックアップの小屋を作ってみませんか!

※小屋・ガレージ等を作る際には、建築基準法をご確認の上、遵守くださいますようお願い申し上げます。
地域によるルール等がある場合もございますので、ご不明な点は必ず事前に役所などにご確認ください。
安全には十分ご配慮頂いたうえでご製作ください。
