単管パイプ二輪・三輪・四輪台車、砂利道も回転も楽なノーパンクタイヤ仕様の工作記録

砂利道でもタイヤが太く大きく、重量物移動も、回転も小回りが出来て、旅行用スーツケースを引く様な感じでした。

前輪に自在タイプのノーパンクタイヤ付けると三輪台車に変身で、重量物の砂利道も楽々移動

タイヤを軽く足で止めて、取っ手を引き寄せると重心がタイヤの真上になり、移動が簡単です。

単管工作名人ブログ Google画像へリング ここをクルック

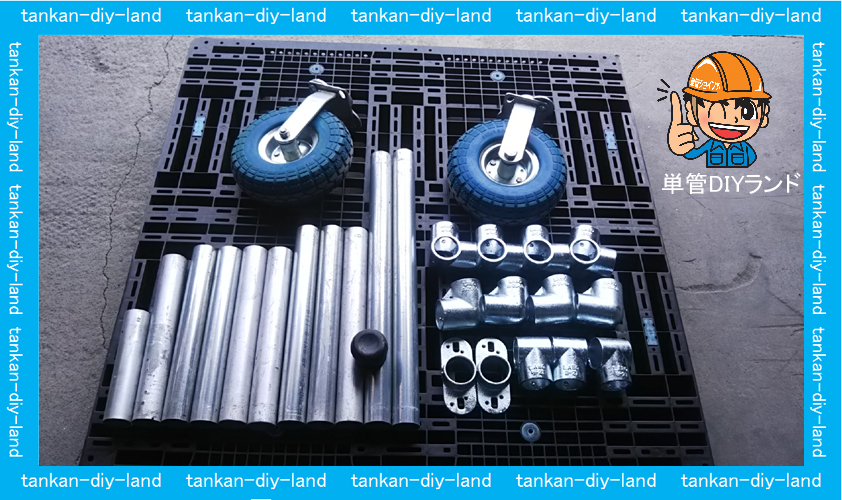

二輪タイプに使用した単管パイプと金具 と ノーパンクタイヤ類 『固定タイプ(FC1005PU)   φ260mm 耐荷重80kg 2個』

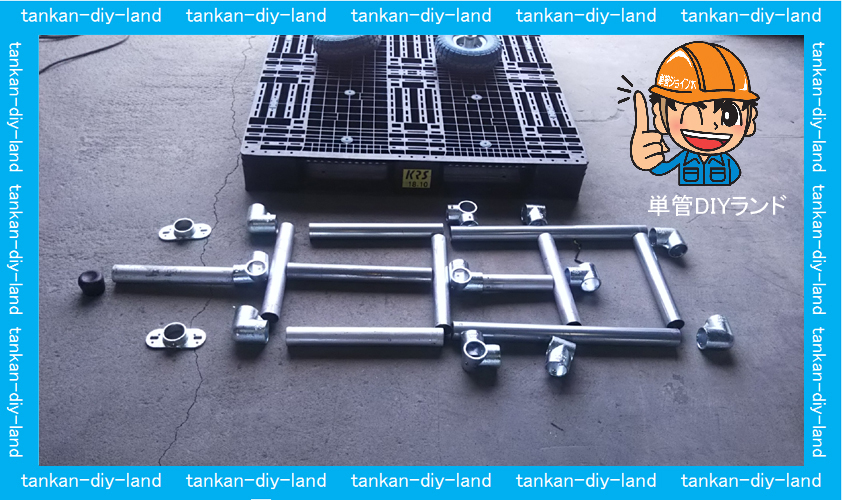

組み立て場所に金具を配置『ここが間違わ無い基本です』

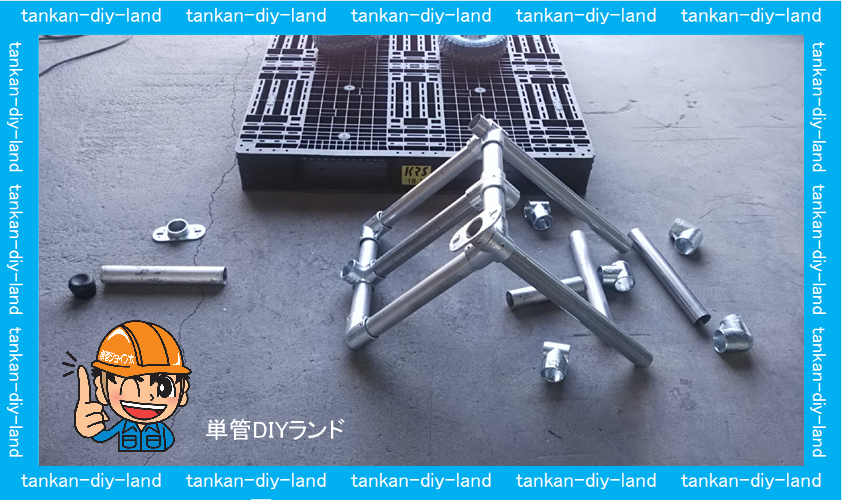

組み立て開始(少年時代のプラモデルの組み立を懐かしく思いながら)

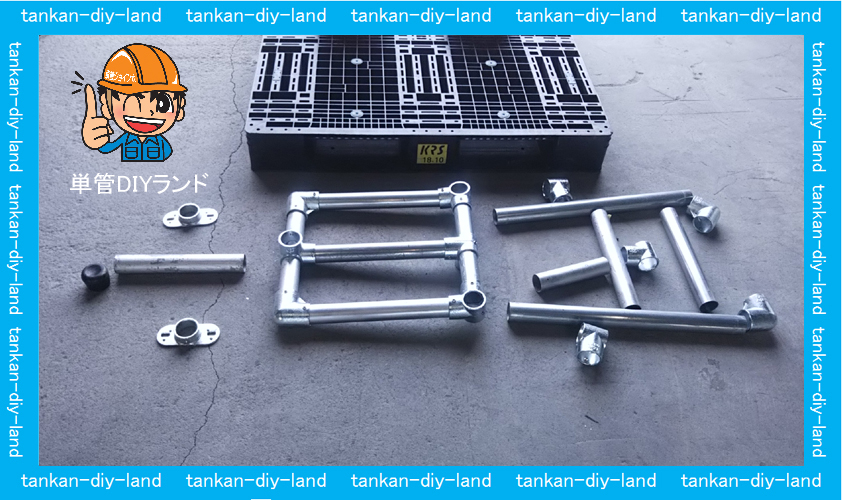

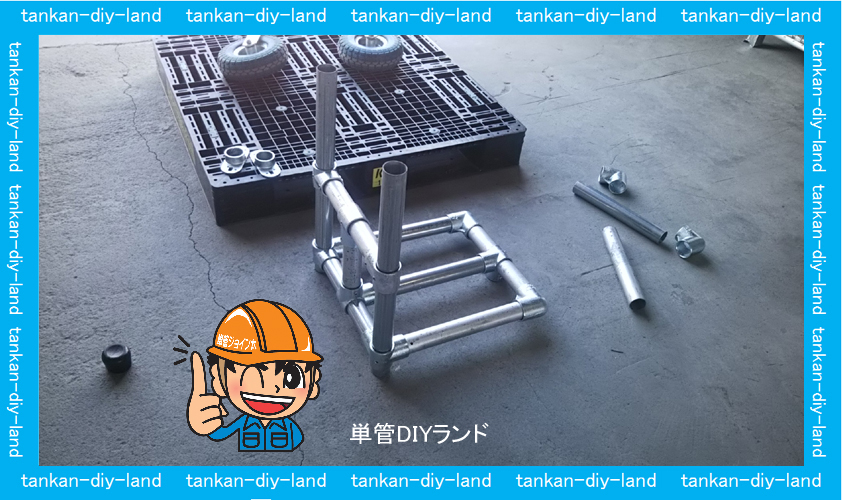

組み立て途中

組み立て途中

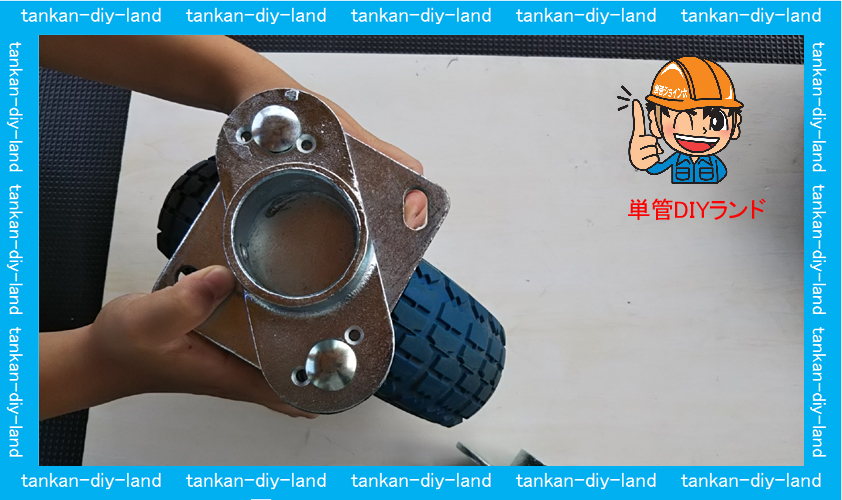

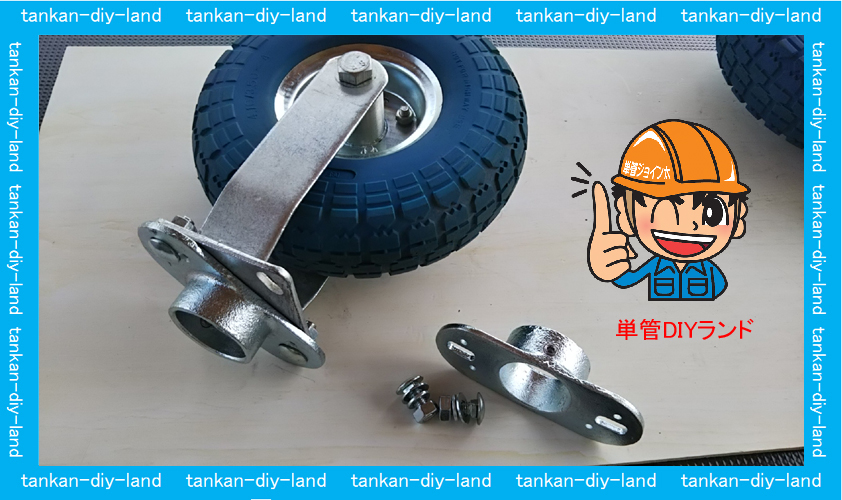

ノーパンクタイヤと金具の接続 固定タイプ(FC1005PU)   φ260mm 耐荷重80kg

ノーパンクタイヤと金具の接続完了

台車用ノーパンクタイヤ 購入先(コメリ)さん 固定タイプ(FC1005PU)  自在タイプ(SC1005PU)  φ260mm 耐荷重80kg

LABO(ラボ)金具同志の接続に便利な角根ボルト(根角)丸頭タイプ(M10-25N)

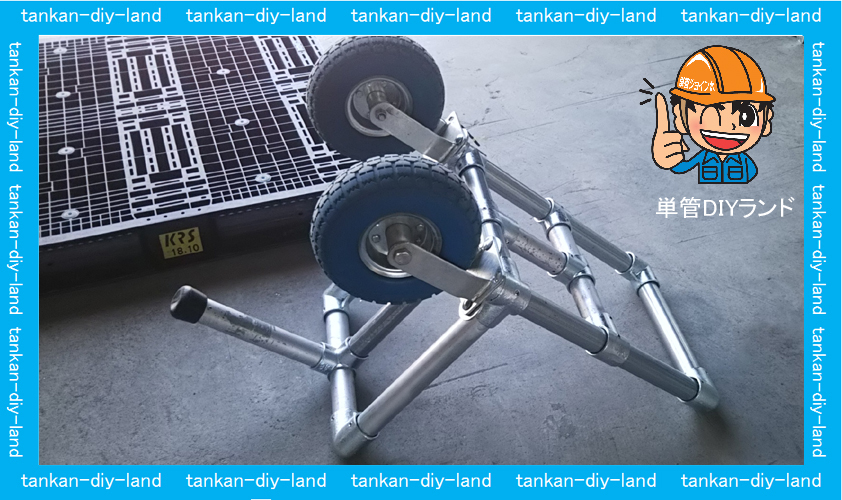

タイヤ取り付け完了  安全の為に『完成後に再度ビス締めの全箇所の確認が必要です』

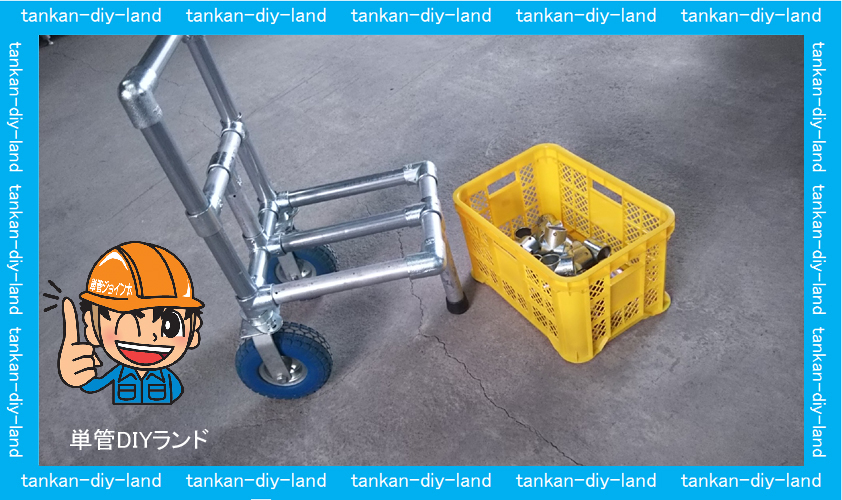

完成、重量物を砂利道輸送や回転小回りが驚く程に軽やかな、二輪台車です。

砂利道でもタイヤが太く大きく、回転も小回りが出来、旅行トランクを引く様な感じでした。

完成、タイヤを軽く足で止めて、取っ手を引き寄せると重心がタイヤの真上になり、移動が簡単(倉庫内でも小回りが出来て便利)

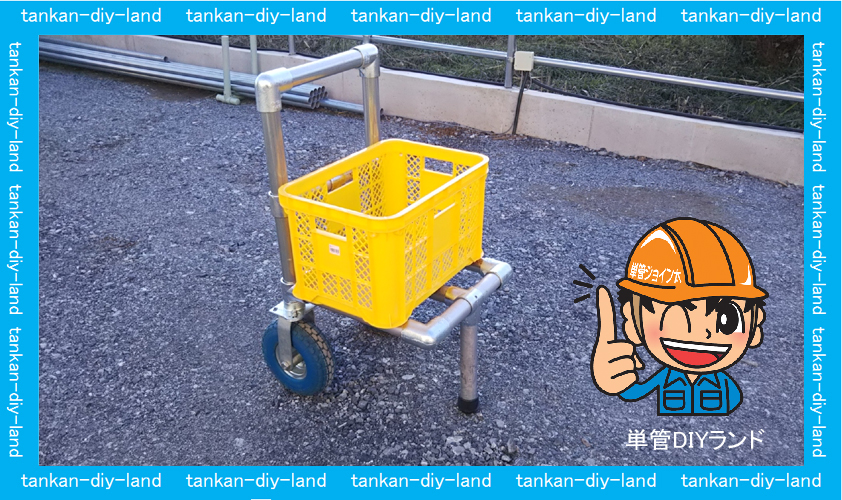

自在タイヤ1個追加と保護キャップが不要で、単管パイプ三輪台車にも変身『後輪固定タイヤ2個・前輪自在タイヤ1個』重量物を楽々移動

四輪台車 前輪自在型2個・後輪固定型2個のパレット台車

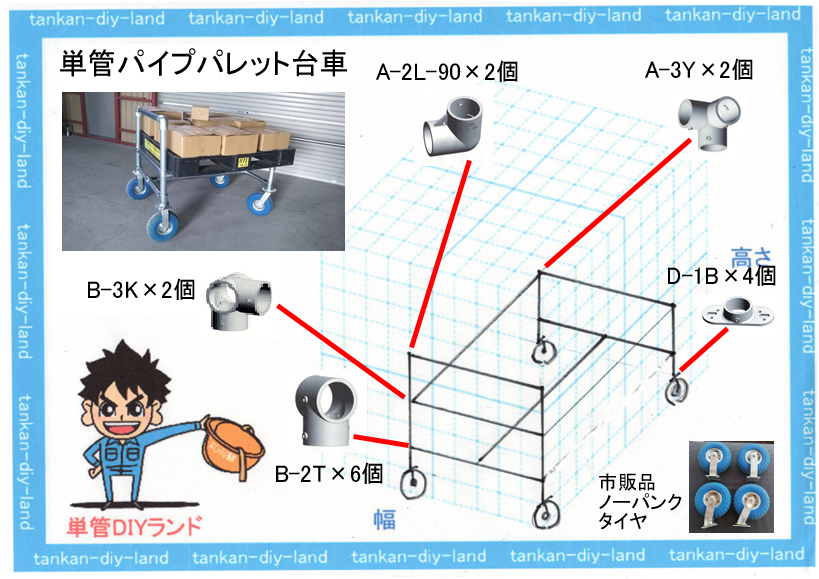

四輪パレット台車のアイソメ立体図と使用LABO(ラボ)金具 『市販品のノーパンクタイヤ自在と固定型』

四輪台車 前輪固定型2個2個・後輪自在型2個のパレット台車 『後輪自在型の方が曲がりがスムーズでした』

コピーかPDFを、ダウンロードして、工作物のイラスト立体図描きを ご利用下さい。 (アイソメ図用紙  A4- PDF)

木材との接続はLABO金具  (金具はバシッとツライチ)

☆ 単管パイプと木材の接続で、こんな物が出来ます。 (金具はバシッとツライチ)

単管パイプ小屋 切妻屋根の金具 棟木と垂木の接続金具(H-2T) 軒桁と垂木の接続金具(H-3K)

切妻タイプ屋根には2種類の作り方があります。小屋束の位置の違いがでます。

LABO(ラボ)金具ではこんな物も出来ます。

単管パイプキャスター付き工作物

単管パイプ専用吊バンド(J-TB)使用例(市販のフェンス類)

基礎ブロックとは  建築資材店やホームセンター等で市販製品です。(沓石とも言うそうです)

サンプル写真、単管パイプ柵金具、直交クロスクランプ (B-2XB) ⇒

ZAM(ザム)材とは  単管キャップ(K-1C)の材料 ZAM(ザム)鋼板というめっき・・・日新産工(株)

RABO『ラボ』金具と単管パイプの引き抜き強度 締め付け15Nm-610Kg

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきに、万一、キズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。 鉄は価格が安く、機械的性能が優れているので大量に使用されています。(だから金具も溶融亜鉛メッキ仕上げ)

両端支点のモーメント(M=PL/4)   中間荷重の算出数式 一般炭素鋼鋼管(JIS G 3444)100mm 間隔

実際の単管パイプの強度が知りたくて試験してみた(参考資料)

単管パイプの肉厚1.8mmと2.4mmの2000mmの中間荷重、永久変形でした。

単管工作には出来る限り加工は避ける、パイプ本来の物性値の変化で、強度の低下を起こす原因を取り去る工夫をしよう。
