【LABO金具紹介】 ボルト止め金具 【D-1W】【D-1L-90】単管パイプ 外径φ48.6mm 専用

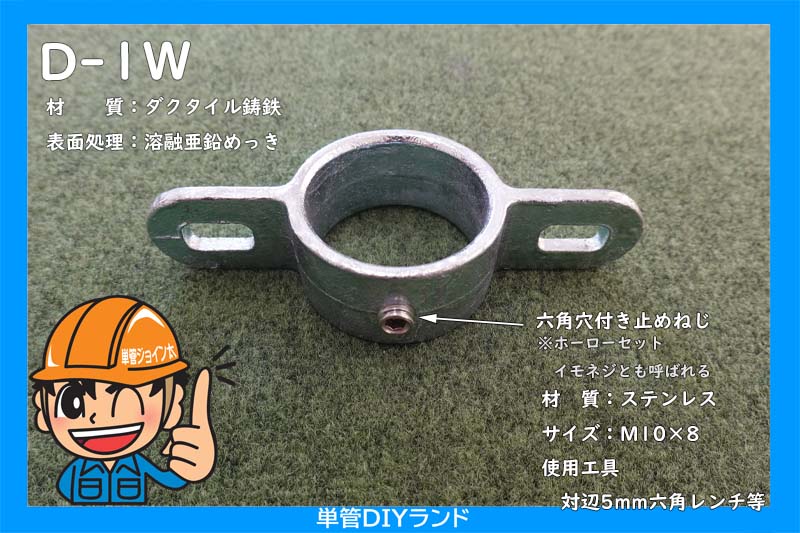

2方向180度ボルト止め金具 D-1W

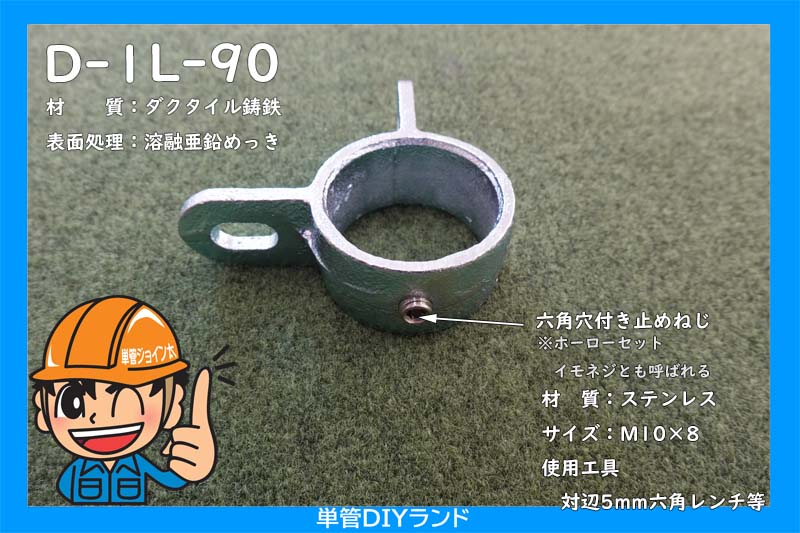

2方向90度ボルト止め金具 D-1L-90

材質:ダクタイル鋳鉄

表面処理:溶融亜鉛めっき

D-1W



D-1L-90

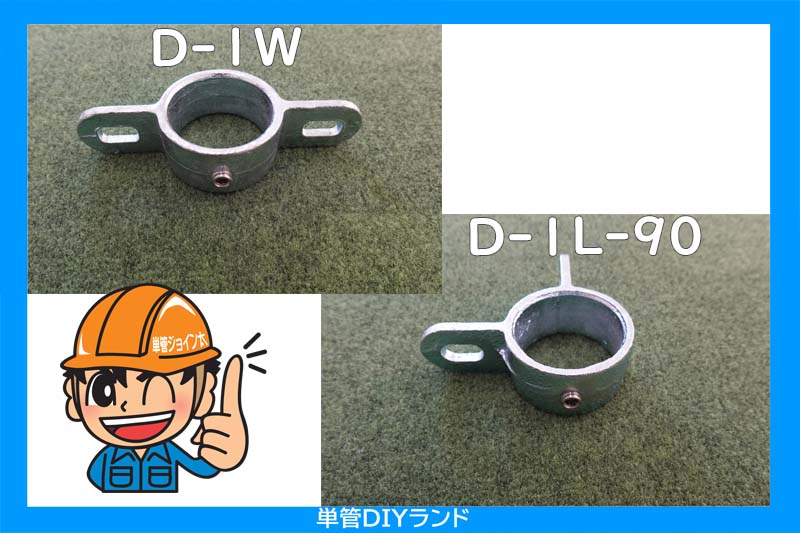

D-1WおよびD-1L-90はボルトで金具同士を繋げる金具です。

使用する単管パイプは外径がφ48.6mmのもの(肉厚は1.8mmでも2.4mmでも大丈夫です)



寸法計算は下記を参考にしてください。

端末ボルト止め金具【D-1E】 ボルト止め金具【D-1S】を使用して組立を行った場合の参考寸法の計算

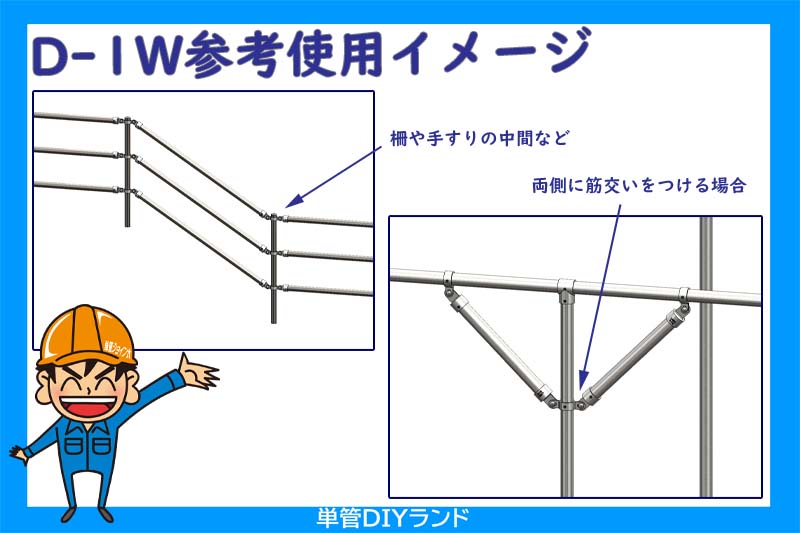

D-1W 御使用イメージ

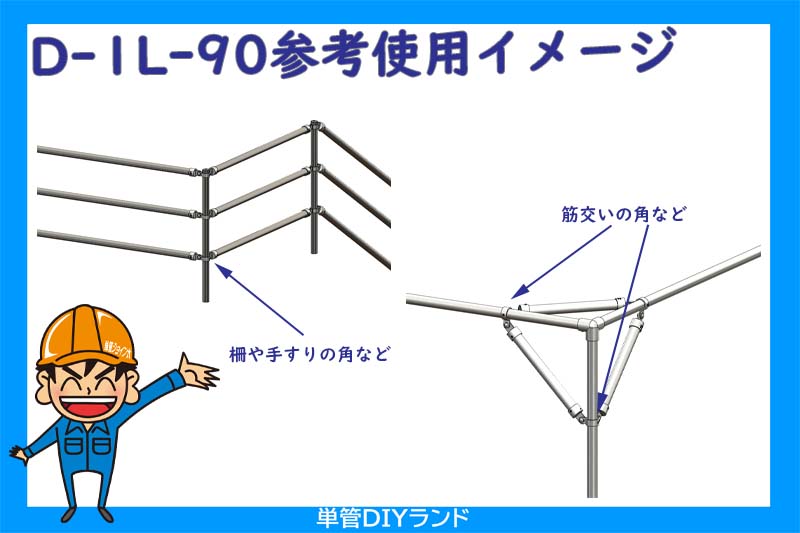

D-1L-90 御使用イメージ



※金具は鋳造品で表面処理が溶融亜鉛めっきなので、どうしても誤差が生じる可能性がございますので余裕をもって製作してください。

※製品は改版される可能性があり、上記の説明は2021年12月27日時点となります。



製品の図面は各製品ショッピングページにございます。

D-1Wショッピングページ
D-1L-90ショッピングページ
