【LABO金具紹介】 端末ボルト止め金具 D-1S 単管パイプ 外径φ48.6mm 専用

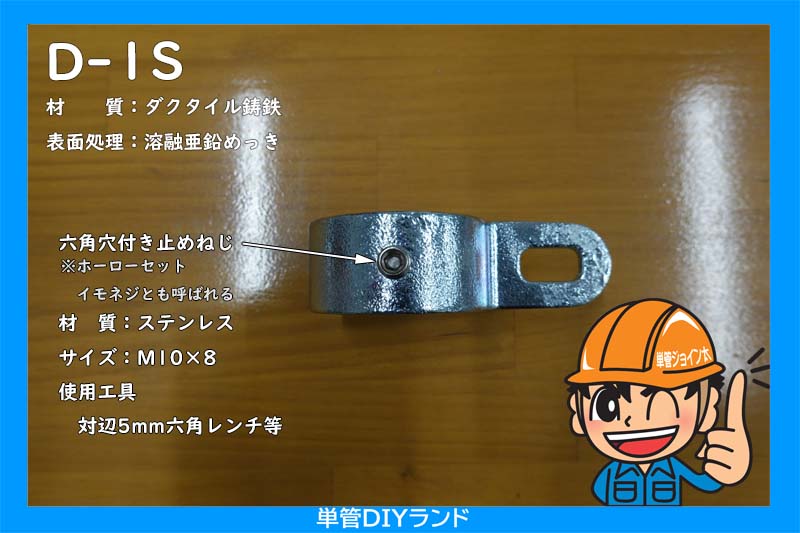

ボルト止め金具 D-1S



材質:ダクタイル鋳鉄

表面処理:溶融亜鉛めっき

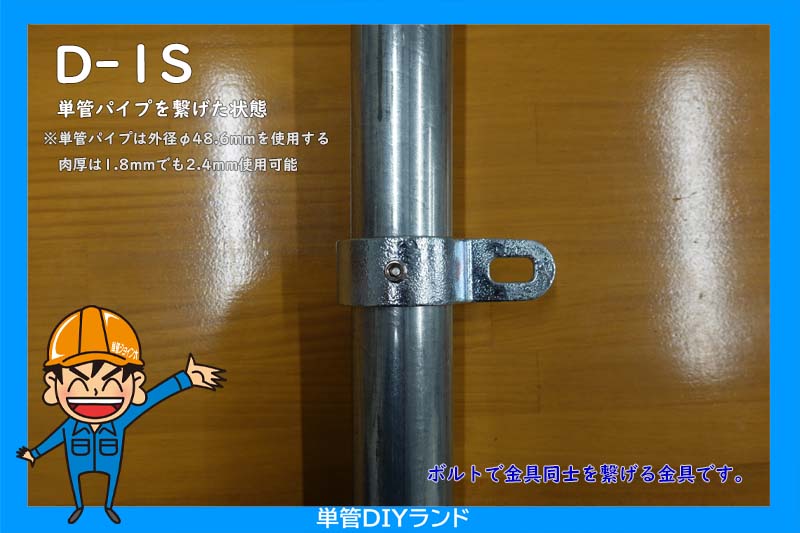

ボルトで金具同士を繋げる金具です。

使用する単管パイプは外径がφ48.6mmのもの(肉厚は1.8mmでも2.4mmでも大丈夫です)

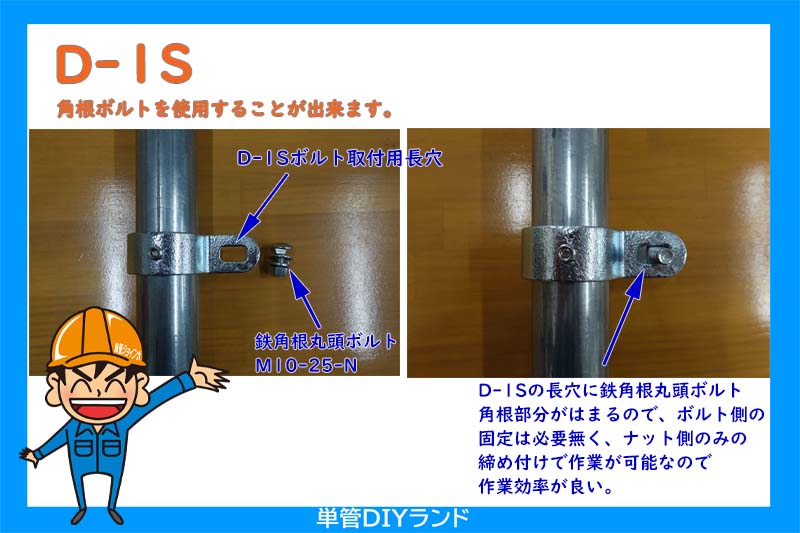

角根ボルトが使用できます。



※金具は鋳造品で表面処理が溶融亜鉛めっきなので、どうしても誤差が生じる可能性がございますので余裕をもって製作してください。

※製品は改版される可能性があり、上記の説明は2021年12月13日時点となります。



端末ボルト止め金具【D-1E】 ボルト止め金具【D-1S】を使用して組立を行った場合の

参考寸法の計算はこちら



製品の図面は各製品ショッピングページにございます。



D-1Sショッピングページ



次回【D-1E】【D-1S】の参考寸法計算記事へ
前回【D-1E】のご紹介記事へ



コーナー金具のご紹介記事へ(A-3Y)
貫通金具のご紹介記事へ(B-3K)
繋ぎ金具のご紹介記事へ(C-3T)
I型キャスターのご紹介記事へ
水平調整金具のご紹介記事へ(F-1C-500)



他にもいろいろな金具がありますので、ぜひショップページで見てみてくださいね。
