【LABO金具紹介】 Y型キャスター 【E-3Y-65】【E-3Y-100】【E-3Y-150】 単管パイプ 外径 φ48.6mm

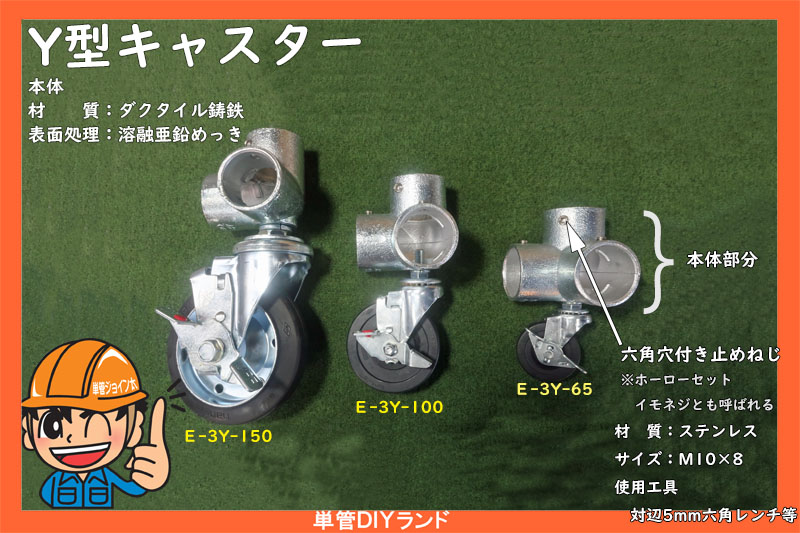

Y型キャスター E-3Y-65・E-3Y-100・E-3Y-150



本体部分
材質:ダクタイル鋳鉄
表面処理:溶融亜鉛めっき

単管パイプにキャスターを取付ける金具です。
使用する単管パイプは外径がφ48.6mmのもの(肉厚は1.8mmでも2.4mmでも大丈夫です)
台車のキャスターとして使用できます。



台車で使用するキャスターの計算方法

総荷重 = 1ヶ当たリの許容荷重 x 4 x 0.8

※同じキャスターを4個使用した場合。(株式会社ナンシン様HP「キャスター使用上のご注意」より抜粋)



E-3Y-65を4個使用した場合 総荷重108.8kg以下
E-3Y-100を4個使用した場合 総荷重160㎏以下
E-3Y-150を4個使用した場合 総荷重512㎏以下
が安全かつ長期に使用できる荷重となります。

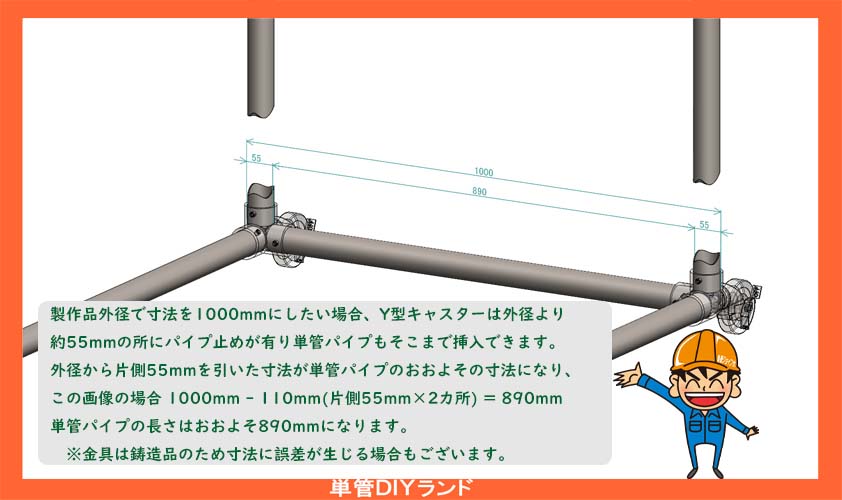

製作するときの単管パイプの寸法の計算

Y型キャスターの外径を1000mmにしたい場合の計算方法
Y型キャスターの外径は約90mmで単管パイプの挿入量は約35mmになっているので
製作品の外径から単管パイプまでの寸法は約55mmになります
下の図のように両側にY型キャスターを取り付けた場合は
製作品外径1000mm – (55mm × 2カ所) = 890mm
単管パイプの長さを890mmにすれば製作品の外径が約1000mmになります

計算図

※製品は改版される可能性があり、上記の説明は2024年9月10日時点となります。

製品の図面は各製品ショッピングページにございます。

E-3Y-65ショッピングページ
E-3Y-100ショッピングページ
E-3Y-150ショッピングページ



前回【横L型キャスター】のご紹介記事へ
次回【縦I型水平調整金具】のご紹介記事へ



コーナー金具のご紹介記事へ(A-3Y)
貫通金具のご紹介記事へ(B-3K)
繋ぎ金具のご紹介記事へ(C-3T)
止め金具のご紹介記事へ(D-1E)
水平調整金具のご紹介記事へ(F-1C-500)



他にもいろいろな金具がありますので、ぜひショップページで見てみてくださいね。





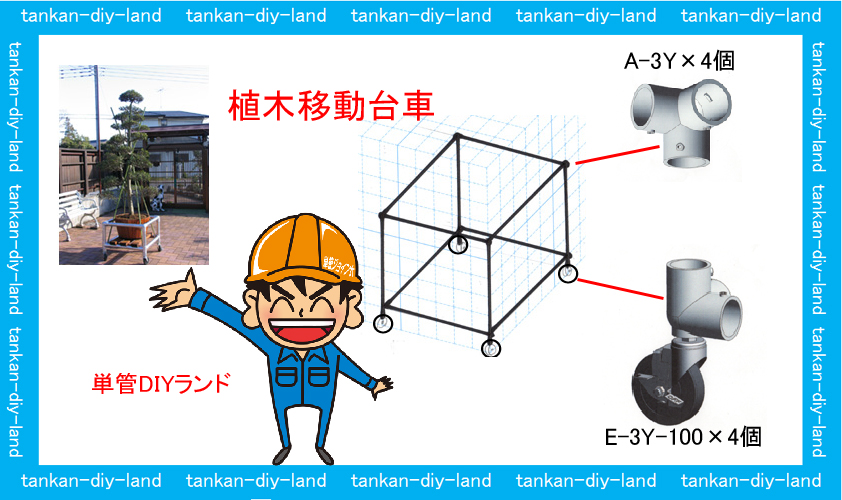

横L型キャスターが使用されている製作品

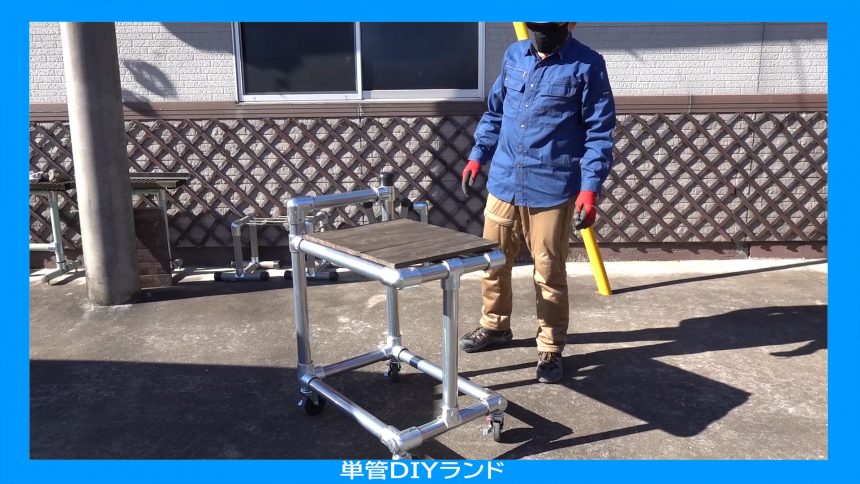

台車

便利な耐荷重約500㎏のパレット単管台車



二通りで使える!高さが変えられる台車



単管パイプ 何でも移動台車
