研究員諸君のDIY工作物も引き続き、募集しとるぞぃ

【その③　移動できるパラソルスタンド】

その②でもベンチを紹介しましたが、また少し形が違います。

ちょこんとついた、この部分。

こんな感じで、【B-2XB】×２個に単管パイプを通して付けています。で、パラソルをぐさっ。

いいですねー！（時間帯により日陰効果ゼロ。）
さてお次は、設置場所と角度を変えてみます。

少しうしろ側にある背もたれの単管パイプに【B-2XB】を付けて、斜めに付けてみました。

斜め↓

直立↓

【B-2XB】の向きを変えるだけで、色々な使い方ができますね！

※そうだ、注意点があります！！※

下の写真のように、切りっぱなしの単管パイプを使うことになりますので、パイプを切ったら、しっかりバリ取りをしてくださいね！

::::::::::今回使った金具::::::::::
A-2L-90
A-2L-60
B-3K
B-2T
B-2XB
K-1C
:::::::::::::::::::::::::::::::::::::

その②、その③と、ベンチシリーズ（？）でしたー！
そろそろ、新しい動画もUPできる予感…＠＿＠

コロナもまだまだ収まりませんし、休日のDIYに向けて、たくさんアイディアを練りましょう。

※本サイトの掲載内容（画像、文章等）の一部及び全てについて、複製、翻案、改変等の一切の著作権侵害行為を固く禁じます。
株式会社 単管ＤＩＹ研究所

The post 【単管名人のとっておき！③】ベンチのパラソル　単管パイプ　DIY　工作 first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

お待たせしました！単管名人のとっておき！シリーズ

【その②　こんなものでも！水平調整】

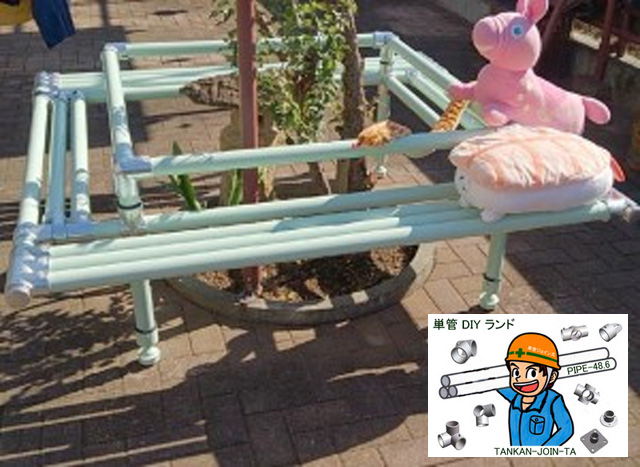

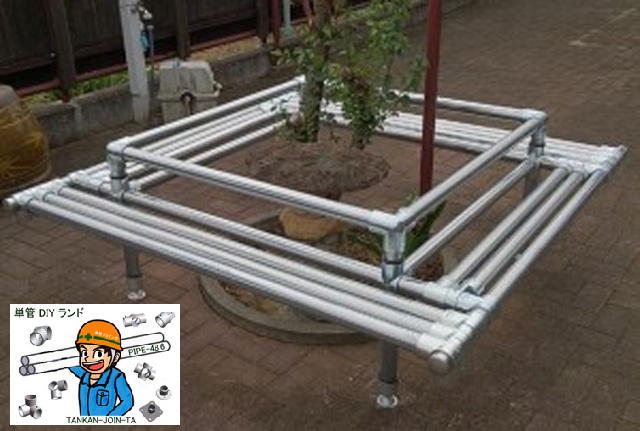

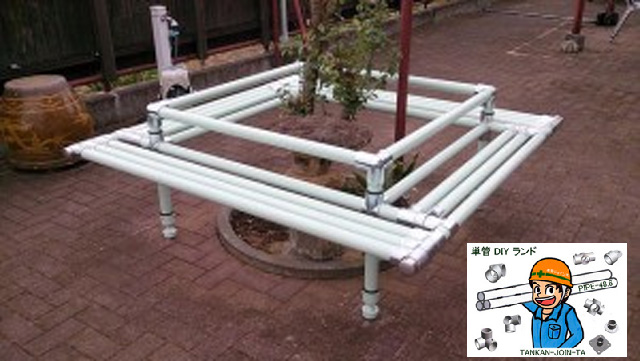

じゃん！ベンチです。一見、何の変哲もないベンチ。

ですがその足元をご覧ください。

お？固定ベースじゃない…
【B-2T】が両脇に付いています。そしてその中心の穴にはM10のボルトが刺さっています。

つまり…

【B-2T】で水平調整しちゃってます！

ちょっと見づらいですが、M10ボルトの前にナットが入ってます。これで落ちる心配はまず無いです。
ボルトってすごいよね。こんなに小さいのに、文字通り縁の下の力持ちです。

::::::::::今回使用した金具::::::::::
A-2L-90
B-2T
B-3K
K-1C
::::::::::::::::::::::::::::::::::::::

金具やボルトの応用技、単管名人は色々持ってるみたいです。。

今後も（単管名人の気が向けばｗ）いろんな作品をご紹介しますので、ぜひお楽しみに！

YouTubeや組み立て参考図もぜひご覧くださいねー！

※本サイトの掲載内容（画像、文章等）の一部及び全てについて、複製、翻案、改変等の一切の著作権侵害行為を固く禁じます。
株式会社 単管ＤＩＹ研究所

The post 【単管名人のとっておき！②】こんなものでも！水平調整　単管パイプ　ベンチ first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

おうちでぬくぬく、のんびり飲める＾＾

そんなカウンター、作っちゃいましょう！

ＬＡＢＯで簡単ＤＩＹ！　自由に単管工作を楽しんでください(*^▽^*)

単管パイプトレンドカウンターに使用できる ＬＡＢＯ(ラボ) 金具

カウンター図面

どうやって作ってあるの？気になる方はこちら↓

3Ｄ-PDFで見てみよう！　カウンターの骨組み　

3D-PDFで見てみよう！　カウンター完成図

３D-PDFはくるくる回して側面も裏面も見られます！
是非見てみてくださいね！

＝＝＝今回使用した金具＝＝＝

B-2T　 3方向1箇所貫通金具　　金具の中まで見られる　3D-PDF

外径φ48.6mm単管パイプ専用金具　ＬＡＢＯ(B-2T）

A-2L-90   2方向90度コーナー金具　　金具の中まで見られる　3D-PDF

外径φ48.6mm単管パイプ専用金具　ＬＡＢＯ(A-2L-90）

B-3Ｋ　 4方向1箇所貫通金具　　金具の中まで見られる　3D-PDF

外径φ48.6mm単管パイプ専用金具　ＬＡＢＯ(B-3K）

D-1WB  両側サドルベース金具　　金具の中まで見られる　3D-PDF

外径φ48.6mm単管パイプ専用金具　ＬＡＢＯ(D-1WB）

A-3Y 3方向コーナー金具　　金具の中まで見られる　3D-PDF

外径φ48.6mm単管パイプ専用金具　ＬＡＢＯ(A-3Y）

D-1SB  片側サドルベース金具　　金具の中まで見られる　3D-PDF

外径φ48.6mm単管パイプ専用金具　ＬＡＢＯ(D-1SB）

※ＬＡＢＯ金具は、外径φ48.6mmの単管パイプ専用の金具です。

その他 ｢ テーブル ｣ の記事もご覧ください。

秋の夜長、晩酌用のカウンターはいかが！

※本サイトの掲載内容（画像、文章等）の一部及び全てについて、複製、翻案、改変等の一切の著作権侵害行為を固く禁じます。
株式会社 単管ＤＩＹ研究所

The post こんなのも作れる。おしゃれなＬ字カウンター！ first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

お買い物は下記画像リンクか、当サイト右上「ショッピング」から可能です！

Google画像検索で作りたいイメージに近い画像をクリックすれば、イメージ図や継手金具の選択が簡単にできます。

多くの単管工作物の使用金具がわかる　Google画像へリンク

単管パイプの強度とは・・・たわみ（曲がり）が元に戻れる荷重（Google画像にリンク）

単管多目的ハウス　Google画像へリンク　ここをクリック

ＬＡＢＯ金具を使って出来る、あんなものやこんなもの！！ ちょっと覗いてみてください↓↓

単管パイプ小屋切妻タイプの多目的　ＬＡＢＯ(ラボ）金具

※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

基礎部の選択部品と市販基礎ブロック類

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

『バシッとツライチ』木材とのパイプ接続は、サドルベース ＬＡＢＯ（ラボ）金具

自分でアレンジ　多目的ハウス

多目的単管パイプハウス　　拡大したり、金具の裏側や、屋根の裏なども見られる　3D-PDF

多目的単管パイプハウス

庭に屋根付きデッキ　　手摺スロープ付き

単管パイプ小屋にアルミサッシの取り付け枠金具（Ｄ-1Ｚ）四角で（SPF材）木ねじで固定

単管パイプ多目的小屋　軒タイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

単管パイプ多目的小屋　テントタイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

場所に合わせた自転車置き場

※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

注意：単管パイプで小屋を建てる際は、建築基準法などの関連法令を事前にご確認ください。

単管パイプ工作マニアの必需品『パイプ保管台』
下の掃除が簡単、雨の跳ね上げ汚れの軽減、底高パイプ保管台
単管パイプ保管台底高タイプ の２台1セット分、金具と保護キャプ数量『B-2T×8個・K-1C(CR)×12個』

ほぼ錆びないと言われる画期的なザム鉄板使用の 単管パイプ専用　ＬＡＢＯキャップ　(K-1C)
単管パイプキャップのZAN(ザム）鋼板とは、ほぼ錆びないと言われる画期的な鉄板。単管パイプとほぼ同じ材質です。

ゴムキャップ・安全キャップ・保護キャップ（クロロプレングム）とは

設置場所に合った基礎金具や基礎ブロックを選択してください。

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

単管パイプ専用吊りバンド(J-TB)使用例

基礎ブロックとは  建築資材店やホームセンター等で市販製品です。（沓石とも言うそうです）

サンプル写真、単管パイプ柵金具、直交クロスクランプ (B-2XB)　⇒

便利な角根ボルトも取り扱い販売しております。
ＬＡＢＯ（ラボ）金具同志の接続に便利な角根ボルト（根角）丸頭タイプ（M10-25-N)

※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

ＬＡＢＯ(ラボ）金具類でこんな物もできます。

単管パイプ工作の　金具と木材は『バシッとツライチ』だからＬＡＢＯ金具です！！
単管パイプと木材の接続金具類

小屋のドア金具市販品購入　ウエスタンラッチの詳細は　カインズホーム　リンク

単管パイプ切妻小屋の（ドア・トビラ）作りの使用金具

単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い　②トビラのストッパー（トビラ止め）

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

アイソメとは、立体物を斜め方向から見た状態で表現する図法のひとつです。X・Y・Z の各軸を一定の角度で配置し、立体を均等に投影することで、奥行きや形状をわかりやすく示すことができます。
「アイソメトリック（isometric）図」の略称です。

『あったらいいな』を形にするお手伝い・・A4（ＰＤＦ）ヨコ、サンプル自作用イメージチャート紙

単管パイプ工作の柱の基礎と横端末や枠の取り付けの選択

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

単管パイプにSPF材の枠を取り付ける金具（D-1Z)1ヶ所に4個使用（縦パイプ・横パイプに取付方）

バシッとツライチ　木材との接続はＬＡＢＯ（ラボ）金具

単管パイプ小屋の屋根、波板張り

単管パイプザムキャップ
ZAM材とは：一般的な溶融亜鉛めっき鋼板より10〜20倍の耐食性があります。
亜鉛・アルミニウム・マグネシウムを含むめっき層が表面を守り、切断面にも自然に保護皮膜ができるため、加工後も錆びにくいのが特徴です（型番K-1C）。

庭にウッドデッキを作る

単管工作名人のあんな物こんな物　作ってみたい方はここをクリックGoogle画像で確認

単管パイプ継手DIY工作　新キャラクターの紹介（単管ジョイン太くんです）

直交金具（クロスクランプ）型番B-2XB　 仕様
材質：ダクタイル　表面処理：溶融亜鉛めっき仕上げ　止めビス：六角穴付き止めねじ（M10×10）（SUS)  止め工具：対辺5ｍｍ六角レンチ　※一部例外あり

直交クロスクランプ（Ｂ-2ＸＢ）　単管パイプ自由柱

直交金具（Ｂ-2Ｘ）　単管パイプ自由柱

※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

単管パイプ小屋のドア作り

非常階段　（単管パイプ螺旋階段）

単管パイプ小屋

ガーデンデッキ屋根付き

単管パイプの多目的ハウス工事途中

単管パイプ小屋とフェンスとゲート

単管パイプ専用継手金具ＬＡＢＯ(ラボ）ジョイント

単管パイプ小屋　テントタイプ

移動小型倉庫

あずまや

あずまや

単管パイプ小屋　トビラ作り

ポリカ波板取付用、横桟取付（SPF材38×89×3600）取付金具ＬＡＢＯ金具（J-1S)

注意：弊社HPに掲載している「工作写真・アイソメ立体図・動画」などは、参考資料であり、性能や強度を保証するものではありません。自作の工作物については自己責任でお願いします。
また、取り付け時には ビスの締め忘れに十分ご注意ください。

イベントテント

パイプハウス

軒タイプハウス

ゴミステーション

移動ゴミステーション（網・エキスパンドメタル）

単管パイプ小屋　屋根のポリカ波板の取付中

ＬＡＢＯ金具は木材との相性を考えた金具です。
パイプが金具の肉厚分5ｍｍ浮くサドル　D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1LB(コーナー用サドルベース）
パイプに直付けサドル　J-1S(サドル）

単管パイプと（木材・コンクリート支柱）等の接続金具類
パイプが金具の肉厚分5ｍｍ浮くサドル　D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1LB(コーナー用サドルベース）
パイプに直付けサドル　J-1S(サドル）

単管パイプと木材の直付け接続金具（J-1S)亜鉛鍍金鋼板製

単管パイプと木材のDIY工作に便利な、SPF材とは（ツーバイーフォー木材）

単管パイプ本来の物性値の変化で、強度の低下を起こす原因を出来る限り取り去る工夫をしよう。

だから金具も溶融亜鉛めっき（異種金属接触腐食と犠牲防触作用）

ＬＡＢＯ金具は溶融亜鉛めっき仕上です

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきにキズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。
鉄は価格が安く機械的性能が優れているので大量に使用されています。（だから金具も溶融亜鉛めっき仕上げ）

一度は見たことありますか！錆びの侵食はここから始まります、だから溶融亜鉛めっき

単管パイプの表面はポストジンク（PZ)高純度溶融亜鉛層 だから金具も同じ溶融亜鉛のＬＡＢＯ金具です。
注意：便利な仮設資材の市販製品のクランプも指定すれば溶融亜鉛めっき仕上げもあるそうです。

めっきの違い（電気めっきと溶融亜鉛めっき）で金具から侵食。パイプもいずれ錆びが広がる。（参考資料）

単管パイプの中間荷重の(JIS G 3444) 参考資料

単管パイプとＬＡＢＯ『ラボ』金具の引き抜き強度の目安（参考資料）
1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)
2)六角レンチで手締め引き抜き強度380ｋ（3720N）
3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)

お買い物はこちら↓

単管ＤＩＹランド Youtubeチャンネル 楽しく役立つ動画が沢山

※本サイトの掲載内容（画像、文章等）の一部及び全てについて、複製、翻案、改変等の一切の著作権侵害行為を固く禁じます。
株式会社 単管ＤＩＹ研究所

The post 単管パイプで造る小屋、倉庫、自転車置場　ＬＡＢＯ（ラボ）メーカークランプ直販サイト first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

お買い物は下記画像リンクか、当サイト右上「ショッピング」から可能です！

ＬＡＢＯ金具を使って出来る、あんなものやこんなもの！！ ちょっと覗いてみてください↓↓

アイソメ立体図単管工作サンプル　Google画像へリンク  ここをクリック

単管パイプDIY工作　Google画像へリンク　ここをクリック

工作前にアイソメ立体図を描いてみると、金具とパイプの拾い出しが楽になります。

開口部の強化『二重パイプ構造』
アイソメ立体図での単管パイプ小屋（出入り口強化、ドア付き）に使用したＬＡＢＯ金具類と数量
※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

単管パイプ小屋 （Ｗ4180×D2120×Ｈ2350㎜）に使用したパイプの長さと本数

基礎部の選択部品と市販基礎ブロック類

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

単管パイプ小屋の骨組み

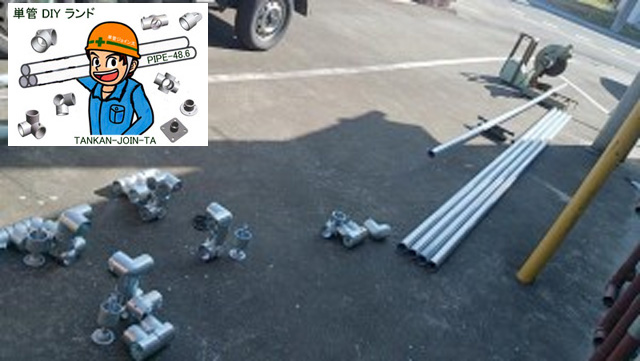

使用場所に金具を置きパイプに挿入し忘れを防ぐ

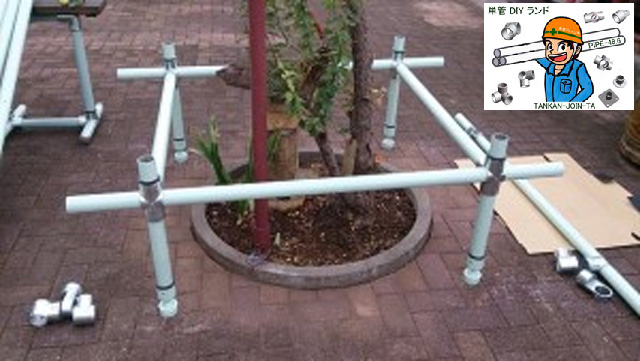

組み立て開始

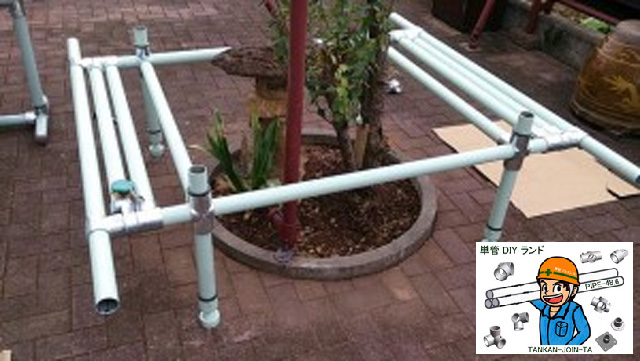

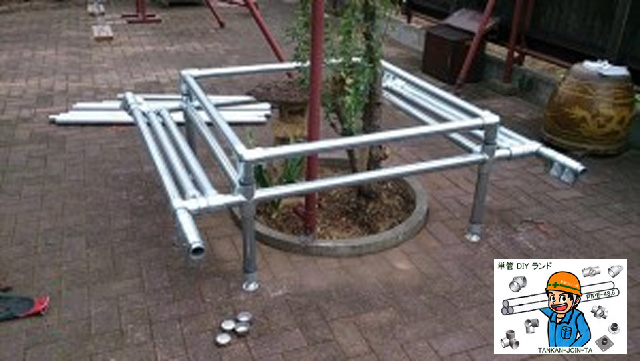

組み立て途中

棟木と垂木の接続・開口部の強化『二重パイプ構造』

端の棟木と垂木の接続

軒桁と垂木と柱と小屋梁中間部接続

真束と軒桁の接続

軒桁と垂木と真束接続

作業性が良い角根丸頭ボルトセット（M10-25-N)角根ボルト・ワッシャー・スプリングワッシャー・ナット の『4点1組』

※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

屋根の接続模様

開口部の強化『二重パイプ構造』
注意：完成したら安全の為に、再度全ての金具止めねじの締め忘れの確認をお願します。
完成　注意：外壁をどうするかで取り付ける金具の選択が必要です。（W-4180×D-2120×H-2350）

扉の造り方・蝶番・手摺・錠前金具・垂れ防止対策・ストッパー対策

トビラ製作開始

トビラ製作に重要な所
➀ストッパー　➀垂れ防止（ターバックル）で筋交い　③錠前用金具（片側サドルベース）④取っ手

➀垂れ防止（ターバックル）で対策

錠前取り付け部をサドルベース(D-1SB)と取っ手としてB-2Xを使用

単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い　②トビラのストッパー（トビラ止め）

ウエスタンラッチ（カインズホーム購入）取付ＬＡＢＯ金具（D-1SB）×3個　ドリルビスＭ4-16×6本（SUS）使用

自動門艦錠（ウエスタンラッチ）　KWT-515 　下穴3.5ｍｍを開けてドリルビスをねじ込む。

ウエスタンラッチの取り付けは、下穴3.5ｍｍを貫通してＭ4-16ｍｍ(sus)のドリルビスをねじ込み金具を止める。

単管ジョイン太くんの一押しの『ウエスタンラッチ』はドアを戻せば、自動で止まります。

ドリルビスとは、薄い鉄板に穴を空けながらねじで締め込み止めるビスです。
金具取付にはドリルで下穴3.8ｍｍ貫通してドリルビスＭ4-16ｍｍでねじを切りながら締め付け固定する。

ウエスタンラッチ（カインズホーム購入）　ウエスタンラッチの詳細は　カインズホーム　リンク

ウエスタンラッチは錠前（鍵）も付けられます。

ウエスタンラッチは紐を小屋内に置く事で、閉じ込められる事の防止が出来ます。

蝶番（ヒンジ）金具

単管パイプ小屋の骨組み完成　大きさ外径約（Ｗ4180×Ｓ2120×Ｈ2350㎜）

単管パイプ工作マニアの必需品『パイプ保管台』
下の掃除が簡単、雨の跳ね上げ汚れの軽減、底高パイプ保管台
単管パイプ保管台底高タイプ の２台1セット分、金具と保護キャプ数量『B-2T×8個・K-1C(CR)×12個』

単管パイプ小屋の屋根作り
パイプにサドル（Ｊ－1Ｓ）で横桟（SPF材38×89×3600）を取り付けて波板やトタンを張るタイプ

棟波板の取付　（全体に板やベニヤ板等張ると太陽光を遮断します）

ポリカ波板と木材の取付金具はホームセンターでイロイロ有ります、選択して、波板の山の頂上から止める事が重要です。

波板取付金具　市販品イロイロ選択出来ます。

市販品、屋根用波板と棟板

横桟（ＳＰＦ材）とパイプの接続金具（J-1S)

横桟板と垂木パイプの接続 ＬＡＢＯ金具（Ｊ-1Ｓ）（全体に板やベニヤ板等張ると太陽光を遮断します）

横桟板と波板の接続　（全体に板やベニヤ板等張ると太陽光を遮断します）

単管パイプ小屋に窓のサッシ枠を取り付け
単管パイプにSPF材の枠を取り付ける金具（D-1Z）1ヶ所に4個使用（縦パイプ・横パイプに取付方）

単管パイプ多目的小屋　軒タイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図
※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

単管パイプ多目的小屋　テントタイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図
※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

開口部の強化『二重パイプ構造』屋根軒タイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図
※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

単管パイプの多目的小屋

※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

小屋の外壁も貴方次第でセンスを発揮できます。

注意：サドルベース類を木材等と接続する為には、パイプの骨組中にセットする必要が有ります。

直付けサドルはパイプ骨組み完成後につけられます。

バシッとツライチで、止めるサドルベース金具類

単管パイプ小屋の木材との接続用金具

ほぼ錆びないと言われる画期的なザム鉄板使用の 単管パイプ専用　ＬＡＢＯキャップ　(K-1C)
単管キャップ（Ｋ-1Ｃ）の材料　ZAM（ザム）鋼板というめっき・・・日新産工（株）

引用元　株式会社Fugen

単管パイプ端末専用（ゴム・安全・保護）キャップとは

基礎ブロックとは  建築資材店やホームセンター等で市販製品です。（沓石とも言うそうです）

サンプル写真、単管パイプ柵金具、直交クロスクランプ (B-2XB)　⇒

単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い　②トビラのストッパー（トビラ止め）

単管パイプ専用吊りバンド(J-TB)使用例

ＬＡＢＯ金具と金具の接続に便利な角根丸頭ボルトをお勧めします。
作業性が良い角根丸頭ボルトセット（M10-25-N)角根ボルト・ワッシャー・スプリングワッシャー・ナット の『4点1組』

※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

注意：単管パイプで小屋を建てる際は、建築基準法などの関連法令を事前にご確認ください。

単管パイプと木材のDIY工作に便利な、（SPF材とは、ホームセンタ－様等で一般的に販売されている木材です

ＬＡＢＯ（ラボ）金具ではこんな物も出来ます。

単管パイプと木材との接続ＬＡＢＯ（ラボ）金具
パイプに直止めタイプ（J-1S)サドル
金具の肉厚分浮くサドルベース類、片側タイプ（D-1SB) 両側タイプ(D-1WB)角タイプ(D-1LB)

単管パイプ工作の　金具と木材は『バシッとツライチ』だからＬＡＢＯ金具です！！
単管パイプ木材の接続を楽しく・・・　サドルベース類

単管パイプキャスター付き工作物

出来る限りパイプの加工は避ける、パイプ本来の物性値の変化により強度の低下とサビの発生を回避して安全第一を優先する。

だから金具も溶融亜鉛めっき（異種金属接触腐食と犠牲防触作用）

ＬＡＢＯ金具は溶融亜鉛めっき仕上です

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきにキズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。
鉄は価格が安く機械的性能が優れているので大量に使用されています。（だから金具も溶融亜鉛めっき仕上げ）

一度は見たことありますか！錆びの侵食はここから始まります、だから溶融亜鉛めっき

単管パイプの表面はポストジンク（PZ)高純度溶融亜鉛層 だから金具も同じ溶融亜鉛のＬＡＢＯ金具です。
注意：便利な仮設資材の市販製品のクランプも指定すれば溶融亜鉛めっき仕上げもあるそうです。

めっきの違い（電気めっきと溶融亜鉛めっき）で金具から侵食。パイプもいずれ錆びが広がる。（参考資料）

単管パイプ、重ければ、強いと思っていませんか？？？
＊ 単管パイプの強度とは、一般では中間荷重（質量）を加えてから、取り去ると元に戻れる最大荷重（たわみ状態）
＊ たわみとは、元に戻れる曲がり
＊ 永久変形（曲がり）とは、曲がったまま元に戻らない

各メーカーにより製品のマーキングは異なりますが、マーキングのない製品については品質や規格面で注意が必要な場合があります。

現代農業から抜粋、大和鋼管工業の三宅洋司さんに聞いてみた。
単管パイプ国産メーカーの三社（大和鋼管工業、丸一鋼管、中山三星建材）なら安心です。

締め付け強度（トルク）と引き抜き強度への変化
単管パイプとＬＡＢＯ『ラボ』金具の引き抜き強度の目安（参考資料）
1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)
2)Lレンチで手締め引き抜き強度380ｋ（3720N）
3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)

お買い物はこちら ↓

単管ＤＩＹランド Youtubeチャンネル 楽しく役立つ動画が沢山

※本サイトの掲載内容（画像、文章等）の一部及び全てについて、複製、翻案、改変等の一切の著作権侵害行為を固く禁じます。
株式会社 単管ＤＩＹ研究所

The post 単管パイプ小屋 （W-4180×D-2120×H-2350） 軒タイプ、車庫・倉庫・自転車置場・物置何でもOK first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

お買い物は下記画像リンクか、当サイト右上「ショッピング」から可能です！

真似したくなる単管金具　Google画像へリンク　ここをクリック
単管パイプＬＡＢＯ（ラボ）工作画像

とっても便利な サポートベンチ。 単管パイプとＬＡＢＯ金具なら自由なサイズで作れて、お手軽価格でできますよ♪

公園、待ち合わせ場所、喫煙所等に最適です！！

省スペースで、体への負担軽減も図れる サポートベンチ をぜひ、ＬＡＢＯ金具で作製してみませんか？

サポートベンチ（ちょい待ちベンチ）の使用イラスト↓↓↓

設置場所に合った基礎金具や基礎ブロックを選択してください。

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

単管工作は、あなたのアイディアで、使用方法も、形も、サイズも自由自在！！！

ＬＡＢＯで簡単ＤＩＹ！　自由に単管工作を楽しんでください(*^▽^*)

ＬＡＢＯ(ラボ) 金具の商品購入はこちら

注意：外径 φ48.6mm 単管パイプ 専用金具です。

単管パイプ サポートベンチ（ちょい待ちベンチ）② に使用できる ＬＡＢＯ金具 紹介！

画像をクリックしてみてくださいね！　3D-PDFで全ての方向から確認できます(^^♪

A-2L-90  2方向90度コーナー金具　　金具の中まで見られる　3Ｄ-ＰＤＦ

A-2L-45(135)   2方向45（135）度コーナー金具　　金具の中まで見られる　3Ｄ-ＰＤＦ

B-3K   4方向1箇所貫通金具　　金具の中まで見られる　3Ｄ-ＰＤＦ

ベース金具を使用する場合　　F-15-1Ｂ   角型ベース金具　　金具の中まで見られる　3Ｄ-ＰＤＦ

※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

単管パイプのサポートベンチ（ちょい待ちベンチ）　　くるくる回して観察できる　3Ｄ-ＰＤＦ

その他 ｢ ベンチ ｣ の記事もご覧ください。

ＬＡＢＯ(ラボ）金具類でこんな物もできます。

だから金具も溶融亜鉛めっき（異種金属接触腐食と犠牲防触作用）

ＬＡＢＯ金具は溶融亜鉛めっき仕上です

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきにキズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。
鉄は価格が安く機械的性能が優れているので大量に使用されています。（だから金具も溶融亜鉛めっき仕上げ）

一度は見たことありますか！錆びの侵食はここから始まります、だから溶融亜鉛めっき

単管パイプの表面はポストジンク（PZ)高純度溶融亜鉛層 だから金具も同じ溶融亜鉛のＬＡＢＯ金具です。
注意：便利な仮設資材の市販製品のクランプも指定すれば溶融亜鉛めっき仕上げもあるそうです。

めっきの違い（電気めっきと溶融亜鉛めっき）で金具から侵食。パイプもいずれ錆びが広がる。（参考資料）

ほぼ錆びないと言われる画期的なザム鉄板使用の 単管パイプ専用　ＬＡＢＯキャップ　(K-1C)

引用元　株式会社Fugen

単管パイプ端末専用（ゴム・安全・保護）キャップとは

基礎ブロックとは  建築資材店やホームセンター等で市販製品です。（沓石とも言うそうです）

サンプル写真、単管パイプ柵金具、直交クロスクランプ (B-2XB)　⇒

単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い　②トビラのストッパー（トビラ止め）

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

ウエスタンラッチ（カインズホーム購入）　ウエスタンラッチの詳細は　カインズホーム　リンク

ドリルビスとは、薄い鉄板に穴を空けながらねじを締め込み止めるビスです。
金具取付には、ドリルで下穴3.8ｍｍ貫通させてドリルビスＭ4-16ｍｍでねじを切りながら締め付け固定する。

単管パイプ専用吊りバンド(J-TB)使用例

ＬＡＢＯ金具と金具の接続に便利な角根丸頭ボルトをお勧めします。
作業性が良い角根丸頭ボルトセット（M10-25-N)角根ボルト・ワッシャー・スプリングワッシャー・ナット の『4点1組』
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

注意：単管パイプで小屋を建てる際は、建築基準法などの関連法令を事前にご確認ください。

単管パイプ多目的小屋　軒タイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

単管パイプ多目的小屋　テントタイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

開口部の強化『二重パイプ構造』屋根テントタイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

開口部の強化『二重パイプ構造』屋根軒タイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

単管パイプの多目的小屋

※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

窓を付ける
単管パイプにSPF材の枠を取り付ける金具（D-1Z)1ヶ所に4個使用（縦パイプ・横パイプに取付方）

ＬＡＢＯ金具は木材との相性を考えた金具です。
パイプが金具の肉厚分5ｍｍ浮くサドル　D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1LB(コーナー用サドルベース）
パイプに直付けサドル　J-1S(サドル）

単管パイプと（木材・コンクリート支柱）等の接続金具類
パイプが金具の肉厚分5ｍｍ浮くサドル　D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1LB(コーナー用サドルベース）
パイプに直付けサドル　J-1S(サドル）

パイプと木材の直付け接続金具（J-1S)

単管パイプと木材のDIY工作に便利な、SPF材とは

注意：弊社HPに掲載している「工作写真・アイソメ立体図・動画」などは、参考資料であり、性能や強度を保証するものではありません。自作の工作物については自己責任でお願いします。
また、取り付け時には ビスの締め忘れに十分ご注意ください。

単管パイプ本来の物性値の変化で、強度の低下を起こす原因を出来る限り取り去る工夫をしよう。

ＬＡＢＯ(ラボ）金具の止めビスとは・・ここが違う 　(本体ねじ部にサビが出ても結合しにくい為、止めビスにステンレスを使用）
金具の特徴：止めビスの締め付後、金具の突起がほぼ無く板等の取り付けがスッキリ出来ます。（引抜強度15Nmで610kg)

単管パイプ、重ければ、強いと思っていませんか？？？
＊ 単管パイプの強度とは、一般では中間荷重（質量）を加えてから、取り去ると元に戻れる最大荷重（たわみ状態）
＊ たわみとは、元に戻れる曲がり
＊ 永久変形（曲がり）とは、曲がったまま元に戻らない

各メーカーにより製品のマーキングは異なりますが、マーキングのない製品については品質や規格面で注意が必要な場合があります。

現代農業から抜粋、大和鋼管工業の三宅洋司さんに聞いてみた。
単管パイプ国産メーカーの三社（大和鋼管工業、丸一鋼管、中山三星建材）なら安心です。

簡易試験結果は下記の通りでした。
単管パイプ中間荷重、肉厚1.8ｍｍ×2000ｍｍは400kgで永久変形（荷重を取り去っても、曲がりは元に戻らなかった）参考資料
単管パイプ中間荷重、肉厚2.4ｍｍ×2000ｍｍは350kgで永久変形（荷重を取り去っても、曲がりは元に戻らなかった）参考資料

締め付け強度（トルク）と引き抜き強度への変化
単管パイプとＬＡＢＯ『ラボ』金具の引き抜き強度の目安（参考資料）
1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)
2)Lレンチで手締め引き抜き強度380ｋ（3720N）
3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)

お買い物はこちら ↓

単管ＤＩＹランド Youtubeチャンネル 楽しく役立つ動画が沢山

※本サイトの掲載内容（画像、文章等）の一部及び全てについて、複製、翻案、改変等の一切の著作権侵害行為を固く禁じます。
株式会社 単管ＤＩＹ研究所

The post 単管金具直販サイト 『ちょい待ちベンチ』単管パイプ DIY工作 ＬＡＢＯ(ラボ) ジョイント tankan.tv first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

お買い物は下記画像リンクか、当サイト右上「ショッピング」から可能です！

ＬＡＢＯ金具を使って出来る、あんなものやこんなもの！！ ちょっと覗いてみてください↓↓

アイソメ立体図単管工作サンプル　Google画像へリンク  ここをクリック

単管多目的ハウス　Google画像へリンク　ここをクリック

単管工作名人ブログ　Google画像へリング　ここをクリック

単管パイプ野外専用ベンチ

単管パイプ野外専用ベンチ

下部の掃除が楽な野外ベンチ

単管パイプ骨組、座部SPFツーバイ材仕様の縁台

単管パイプのロングベンチ

下部の掃除が楽な野外ベンチ

注意：豪雪地帯のような厳しい環境では、その場所に合った強度設計を行うことがとても重要です。
単管パイプ骨組、座部SPFツーバイ材仕様のベンチ

①単管パイプベンチ4ヶ所足に水平調整工作ドリルで穴開け

②タップでねじ切り、ボルト挿入で水平調整機能

単管パイプとSPF材のベンチ

ロングベンチ（単管骨組、座部SPFツーバイ材）

単管パイプ骨組、座部SPFツーバイ材仕様の、渡り廊下製作中

単管パイプ骨組の背付野外ベンチ

単管パイプ骨組の背付野外ベンチ（製作アイソメ）

単管パイプ骨組、座部SPFツーバイ材仕様の、濡れ縁側

単管パイプ骨組、座部SPFツーバイ材仕様のベンチ

単管パイプ骨組、座部SPFツーバイ材仕様のベンチのアイソメ立体図

アイソメ立体図

背付きベンチ

ロングベンチ

濡れ縁側

背付きベンチ

↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓

ここからは、見て、知ると、鼻高々になる情報が満載、パイプDIY 仲間に自慢が出来ますよ ！！！・・単管工作の豆知識

注意：チャート図は参考の構造であり、地域的（豪雪、強風、多雨、他）を考慮した構造に変更して設計して下さい、サンプルチャート図の構造は保障値ではございません、自作工作物は自己責任となります。

アイソメとは、立体物を斜め方向から見た状態で表現する図法のひとつです。X・Y・Z の各軸を一定の角度で配置し、立体を均等に投影することで、奥行きや形状をわかりやすく示すことができます。
「アイソメトリック（isometric）図」の略称です。

PDFをダウンロードして、工作物のイラスト立体図描きにご利用下さい。
『あったらいいな』を形にするお手伝い・・A4（ＰＤＦ）ヨコ、サンプル自作用イメージチャート紙

設置場所に合った基礎金具や基礎ブロックを選択してください。

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

単管パイプ工作スノコとは　金具で止めるタイプと枠にはめ込むタイプの2種類から選択

単管パイプ小屋の木材との接続用金具

単管パイプ専用吊りバンド(J-TB)使用例

単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い　②トビラのストッパー（トビラ止め）

ウエスタンラッチ（カインズホーム購入）　ウエスタンラッチの詳細は　カインズホーム　リンク

ドリルビスとは、薄い鉄板に穴を空けながらねじを締め込み止めるビスです。
金具取付には、ドリルで下穴3.8ｍｍ貫通させてドリルビスＭ4-16ｍｍでねじを切りながら締め付け固定する。

ＬＡＢＯ金具と金具の接続に便利な角根丸頭ボルトをお勧めします。
作業性が良い角根丸頭ボルトセット（M10-25-N)は、 角根ボルト・ワッシャー・スプリングワッシャー・ナット の『4点1組』

※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

パイプと木材の直付け接続金具（J-1S)

パイプが金具の肉厚分5ｍｍ浮くサドル　・D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1LB(コーナー用サドルベース）
パイプに直付けサドル　・Ｊ-1Ｓ(サドル）（バシッととツライチ）

単管パイプ目隠し板塀　自由柱（背柱）タイプに使用金具類

目隠し板塀の表と裏側や基礎ブロック

基礎コンクリートの安全柵に使用金具（コンクリートにアンカーボルトで直止めサドルベース）

基礎ブロックとは  建築資材店やホームセンター等で市販製品です。（沓石とも言うそうです）

サンプル写真、単管パイプ柵金具、直交クロスクランプ (B-2XB)　⇒

ＬＡＢＯ(ラボ）金具　表面処理：溶融亜鉛めっき仕上げ　（パイプ止まり金具と貫通金具）

ＬＡＢＯ（ラボ）ボルト止め・筋交い・木材接続・窓枠・壁取り付け・基礎ベースの金具類

※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

ＬＡＢＯ（ラボ）キャスター
ＬＡＢＯ（ラボ）金具本体溶融亜鉛めっき仕上げ

ＬＡＢＯ（ラボ）金具ではこんな物も出来ます。

ほぼ錆びないと言われる画期的なザム鉄板使用の 単管パイプ専用　ＬＡＢＯキャップ　(K-1C)
単管パイプキャップのZAＭ(ザム）鋼板とはほぼ錆びないと言われる画期的な鉄板。単管パイプとほぼ同じ材質です。

引用元　株式会社Fugen

ＬＡＢＯ protection cap K-1C(CR)  とは
保護キャップ・呼称イロイロ・ゴムキャップ・安全キャップ・単管キャップ・パイプキャップ・端末キャップ・等
材質（クロロプレンゴム）　使用環境により異なりますので、劣化したら交換してください。

単管パイプ工作マニアの必需品『パイプ保管台』
下の掃除が簡単、雨の跳ね上げ汚れの軽減、底高パイプ保管台
単管パイプ保管台底高タイプ の２台1セット分、金具と保護キャップ数量『B-2T×8個・K-1C(CR)×12個』

単管パイプキャスター付き工作物

基礎ブロク市販品・基礎金具・水平調整金具・壁金具・アタッチメント・サッシ取付金具

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※G-80Aは販売を終了しています 代替え金具 アタッチメント４０【G-40A】

ＬＡＢＯ（ラボ）金具本体溶融亜鉛めっき仕上げ。繋ぎ金具・水平調整金具・基礎ベース金具・アタッチメント金具・木材止め（サドルベース）金具・キャップ・吊りバンド・機器取付コ－ナ－金具。

錆に強いLABO(ラボ）金具の表面処理（めっき）について
ＬＡＢＯ（ラボ）継手・金具・ジョイント・クランプ類は殆んどの商品が溶融亜鉛めっき仕上げです。詳しくは製品案内をご覧ください。

ＬＡＢＯ(ラボ）金具の止めビスとは・・ここが違う

ＬＡＢＯ(ラボ）金具は水滴が溜り難い・・・ここが違う　（管止めが4分割や、溜り部に穴、等の水の通り道があるから、錆にも強い）

ＬＡＢＯ（ラボ）金具は溶融亜鉛めっき仕上げです・・・ドブめっきとか天ぷらめっきとも呼ぶ・・。
ＬＡＢＯ(ラボ）金具類でこんな物もできます。

注意：単管パイプで小屋を建てる際は、建築基準法などの関連法令を事前にご確認ください。

単管パイプと木材のDIY工作に便利な、SPF材とは

注意：弊社HPに掲載している「工作写真・アイソメ立体図・動画」などは、参考資料であり、性能や強度を保証するものではありません。自作の工作物については自己責任でお願いします。
また、取り付け時には ビスの締め忘れに十分ご注意ください。

単管パイプ本来の物性値の変化で、強度の低下を起こす原因を出来る限り取り去る工夫をしよう。

だから金具も溶融亜鉛めっき（異種金属接触腐食と犠牲防触作用）

ＬＡＢＯ金具は溶融亜鉛めっき仕上です

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきにキズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。
鉄は価格が安く機械的性能が優れているので大量に使用されています。（だから金具も溶融亜鉛めっき仕上げ）

一度は見たことありますか！錆びの侵食はここから始まります、だから溶融亜鉛めっき

単管パイプの表面はポストジンク（PZ)高純度溶融亜鉛層 だから金具も同じ溶融亜鉛のＬＡＢＯ金具です。
注意：便利な仮設資材の市販製品のクランプも指定すれば溶融亜鉛めっき仕上げもあるそうです。

めっきの違い（電気めっきと溶融亜鉛めっき）で金具から侵食。パイプもいずれ錆びが広がる。（参考資料）

単管パイプのうんちく、強度と重量の違いはこんな物（国内パイプメーカー使用転載）

単管パイプのメーカーマーキング確認

現代農業から抜粋、大和鋼管工業の三宅洋司さんに聞いてみた。
単管パイプ国産メーカーの三社（大和鋼管工業、丸一鋼管、中山三星建材）なら安心です。

一般構造用炭素鋼鋼管（JIS G 3444)肉厚2.4ｍｍ　と　高張力炭素鋼鋼管肉厚1.8ｍｍ　の機械的性質
単管パイプの（肉厚1.8ｍｍと2.4ｍｍ）比較　（国内パイプメーカー様の資料の転載）

計算式・両端支点モーメントM=PL/4 (単管パイプの中間荷重）質量　PIPE-48.6×2.4　(JIS G 3444)『参考資料』

数式からの算出、単管パイプ肉厚2.4ｍｍの(JIS G 3444)中間荷重（10cm単位）（参考資料）

締め付け強度（トルク）と引き抜き強度への変化
単管パイプとＬＡＢＯ『ラボ』金具の引き抜き強度の目安（参考資料）
1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)
2)Lレンチで手締め引き抜き強度380ｋ（3720N）
3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)

お買い物はこちら ↓

単管ＤＩＹランド Youtubeチャンネル 　楽しく役立つ動画が沢山

※本サイトの掲載内容（画像、文章等）の一部及び全てについて、複製、翻案、改変等の一切の著作権侵害行為を固く禁じます。
株式会社 単管ＤＩＹ研究所

The post 単管パイプ DIY 野外ベンチ特選画像　パイプジョイント金具 ＬＡＢＯ（ラボ）金具通販 first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

お買い物は下記画像リンクか、当サイト右上「ショッピング」から可能です！

単管パイプDIY工作 真似したくなる工作展示会①～⑥へリンク

ＬＡＢＯ金具を使って出来る、あんなものやこんなもの！！ ちょっと覗いてみてください↓↓
単管多目的ハウス　Google画像へリンク　ここをクリック
単管工作名人ブログ　Google画像へリンク　ここをクリック

単管パイプＬＡＢＯ（ラボ）工作画像　ここをクリック
単管パイプＤＩＹ工作　Google画像へリンク　ここをクリック

四面ベンチ製作記録

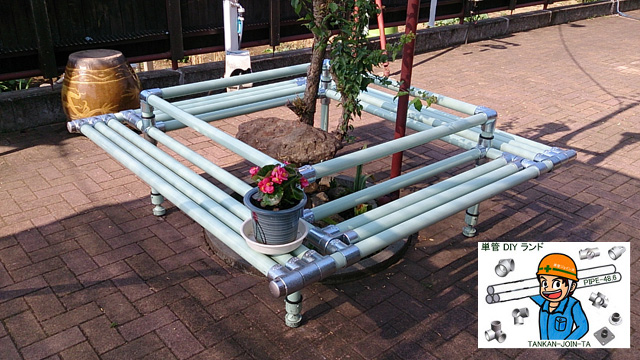

完成

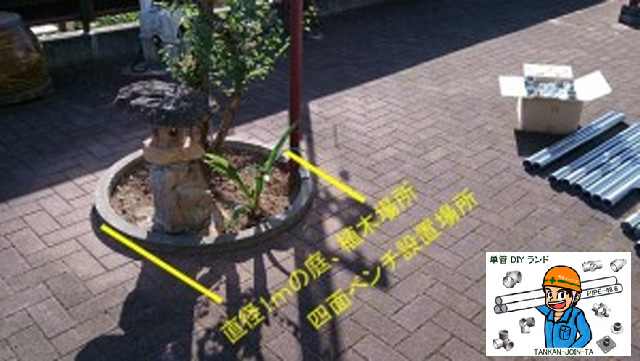

設置場所　庭の紅梅の四面に設置予定

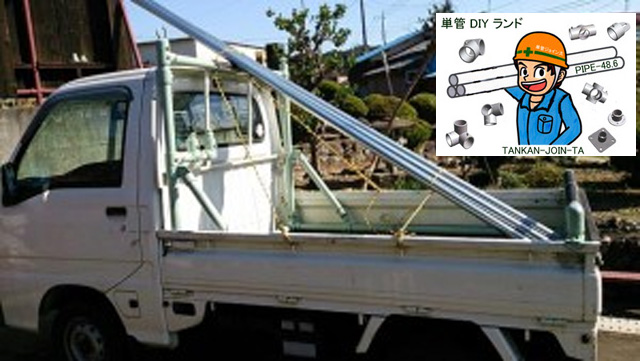

ホームセンターで単管パイプを切断ロスをみて48.6×1.8×4000×8本購入

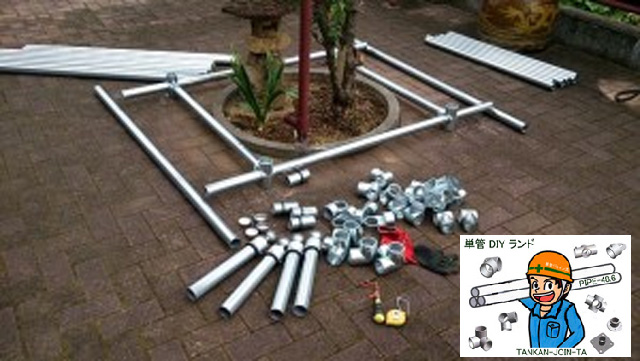

パイプ切断 金具を確認

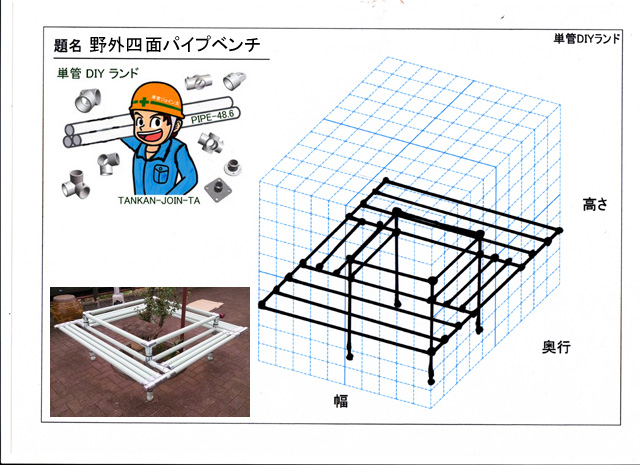

野外四面パイプベンチ

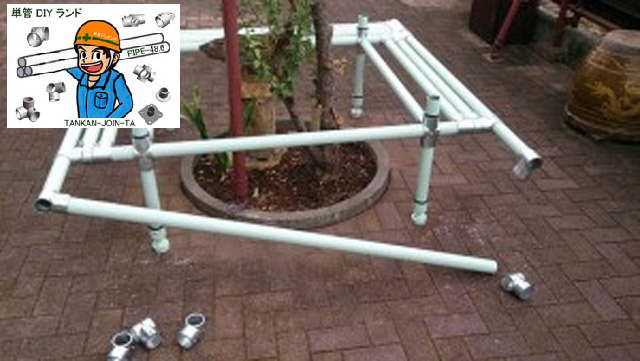

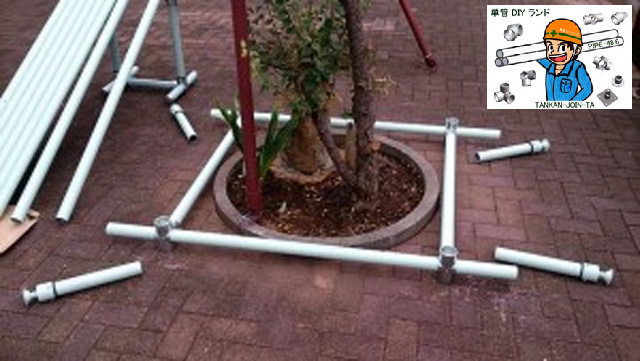

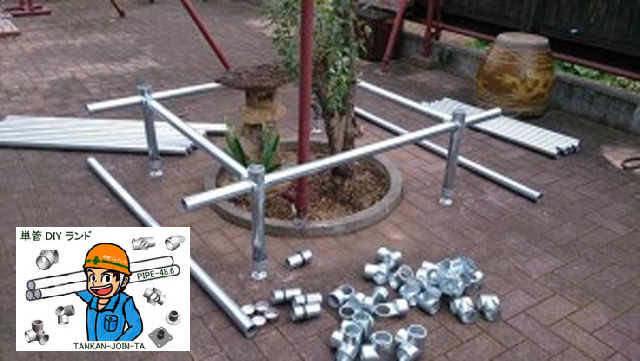

仮組立開始①

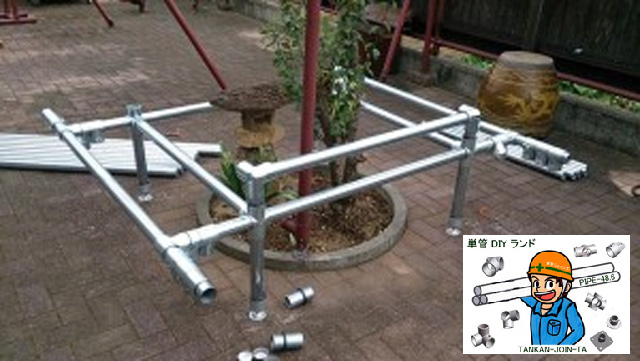

仮組立開始②

仮組立開始③

仮組立開始④

仮組立終わり、不具合（パイプの長さ等）はここで直す

解体

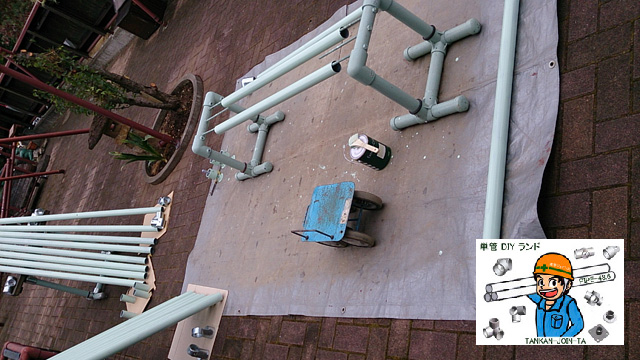

パイプを塗装作業、乾燥

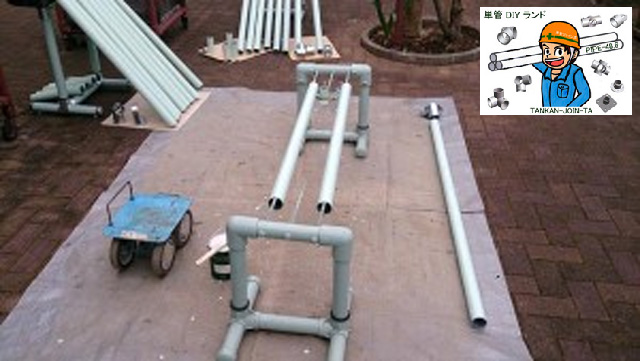

①再度組立、パイプの塗装に気をつけて組立開始

②再度組立

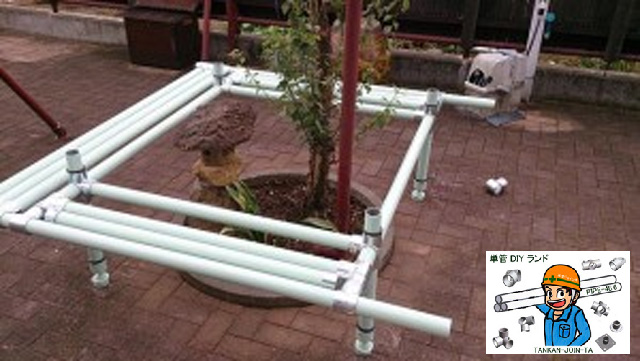

③再度組立

④再度組立

⑤再度組立

⑥組立完了

ぬいぐるみのRODY と おしゅしのえび と ぬいぐるみのヘビ と 四面ベンチ

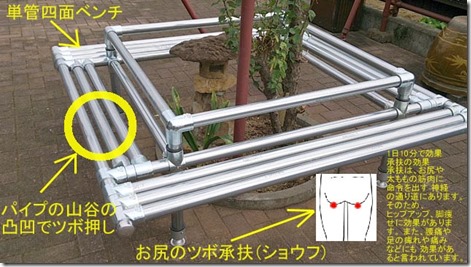

追伸　このベンチはお尻のツボ(承扶)を刺激するそうです。

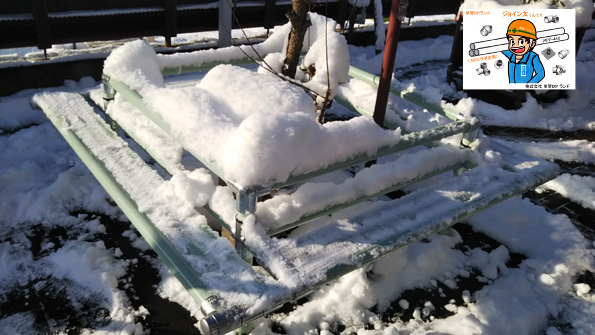

雪のベンチ

高速カッターが無くても、手動回転パイプカッターで単管パイプは切断出来ます。

単管パイプ工作マニアの必需品『パイプ保管台』
下の掃除が簡単、雨の跳ね上げ汚れの軽減、底高パイプ保管台
単管パイプ保管台底高タイプ の２台1セット分、金具と保護キャップ数量『B-2T×8個・K-1C(CR)×12個』

↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓

ここからは、見て、知ると、鼻高々になる情報が満載、パイプDIY 仲間に自慢が出来ますよ ！！！・・単管工作の豆知識

注意：チャート図は参考の構造であり、地域的（豪雪、強風、多雨、他）を考慮した構造に変更して設計して下さい。
アイソメ立体図の構造は保障値ではございません、自作工作物は自己責任となりますのでご了承ください。

アイソメとは、立体物を斜め方向から見た状態で表現する図法のひとつです。X・Y・Z の各軸を一定の角度で配置し、立体を均等に投影することで、奥行きや形状をわかりやすく示すことができます。
「アイソメトリック（isometric）図」の略称です。

PDFをダウンロードして、工作物のイラスト立体図描きにご利用下さい。
『あったらいいな』を形にするお手伝い・・A4（ＰＤＦ）ヨコ、サンプル自作用イメージチャート紙

ＬＡＢＯ（ラボ）金具とは、どんな物

設置場所に合った基礎金具や基礎ブロックを選択してください。

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

管パイプ工作スノコとは　金具で止めるタイプと枠にはめ込むタイプの2種類から選択

単管パイプの板塀に使用金具単管パイプ

単管パイプ小屋の木材との接続用金具　(他の金具に合わせて5ｍｍ浮くベースタイプとパイプ直付けサドルタイプ）

基礎コンクリートの安全柵に使用金具（コンクリートにアンカーボルトで直止めサドルベース）

単管工作に便利な金具と木材(市販品）
ウエスタンラッチ（カインズホーム購入）　ウエスタンラッチの詳細は　カインズホーム　リンク

波板取付金具（カインズホーム購入）　パイプボルトセット　10本セット（1/4×50×80）

単管パイプ専用吊りバンド(J-TB)使用例

単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い　②トビラのストッパー（トビラ止め）

パイプと木材の直付け接続金具（J-1S)

単管パイプ目隠し板塀　自由柱（背柱）タイプに使用金具類

基礎ブロックとは  建築資材店やホームセンター等で市販製品です。（沓石とも言うそうです）

サンプル写真、単管パイプ柵金具、直交クロスクランプ (B-2XB)　⇒

ドリルビスとは、薄い鉄板に穴を空けながらねじを締め込み止めるビスです。
金具取付には、ドリルで下穴3.8ｍｍ貫通させてドリルビスＭ4-16ｍｍでねじを切りながら締め付け固定する。

ＬＡＢＯ金具と金具の接続に便利な角根丸頭ボルトをお勧めします。
作業性が良い角根丸頭ボルトセット（M10-25-N)は、角根ボルト・ワッシャー・スプリングワッシャー・ナット の『4点1組』

※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

ＬＡＢＯ（ラボ）金具は溶融亜鉛めっき仕上げです・・・ドブめっきとか天ぷらめっきとも呼ぶ・・
ＬＡＢＯ金具と単管ＤＩＹ工作類

ＬＡＢＯ(ラボ）金具　表面処理：溶融亜鉛めっき仕上げ　（パイプ止まり金具と貫通金具）

ＬＡＢＯ（ラボ）ボルト止め・筋交い・木材接続・窓枠・壁取り付け・基礎ベースの金具類

※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

パイプと木材の直付け接続金具（J-1S)

パイプが金具の肉厚分5ｍｍ浮くサドル　D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1LB(コーナー用サドルベース）
パイプに直付けサドル　J-1S(サドル）（バシッととツライチ）

ＬＡＢＯ（ラボ）キャスター
ＬＡＢＯ（ラボ）金具本体溶融亜鉛めっき仕上げ

ＬＡＢＯ（ラボ）金具ではこんな物も出来ます。

単管パイプキャスター付き工作物

基礎ブロク市販品・基礎金具・水平調整金具・壁金具・アタッチメント・サッシ取付金具

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

ＬＡＢＯ（ラボ）金具本体溶融亜鉛めっき仕上げ。繋ぎ金具・水平調整金具・基礎ベース金具・アタッチメント金具・木材止め（サドルベース）金具・キャップ・吊りバンド・機器取付コ－ナ－金具。

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

ほぼ錆びないと言われる画期的なザム鉄板使用の 単管パイプ専用　ＬＡＢＯキャップ　(K-1C)
単管パイプザムキャップ　ZAM材とは：耐食性に優れた画期的な鉄板で、溶融亜鉛めっき鋼板の10〜20倍の耐食性を持ちます。
切断面も、めっき層から溶け出したアルミニウムとマグネシウムを含む微細な亜鉛系保護皮膜で覆われるため、高い耐食性を発揮します。（型番Ｋ-1Ｃ）

ZAＭ(ザム）鋼板と単管パイプはほぼ同じ材質です。

引用元　株式会社Fugen

ＬＡＢＯ protection cap K-1C(CR)  とは
保護キャップ・呼称イロイロ・ゴムキャップ・安全キャップ・単管キャップ・パイプキャップ・端末キャップ・等
材質（クロロプレンゴム）　使用環境により異なりますので、劣化したら交換してください。

アタッチメントアングルピース（G-40A)はスーパーダイマ鋼板で：ほぼ錆びないと言われる画期的な鉄板です。

錆に強いＬＡＢＯ(ラボ）金具の表面処理（めっき）について
ＬＡＢＯ（ラボ）継手・金具・ジョイント・クランプ類は殆んどの商品が溶融亜鉛めっき仕上げです。詳しくは製品案内をご覧ください。

ＬＡＢＯ(ラボ）金具の止めビスとは・・ここが違う

単管パイプとはどんなもの・・・・ホームセンターさんの販売風景

単管パイプのうんちく、強度と重量の違いはこんな物（国内パイプメーカー使用転載）

単管パイプのメーカーマーキング確認

現代農業から抜粋、大和鋼管工業の三宅洋司さんに聞いてみた。
単管パイプ国産メーカーの三社（大和鋼管工業、丸一鋼管、中山三星建材）なら安心です。

単管パイプ選ぶならどっち

単管パイプの強度とは：中間荷重（質量）で荷重を取り去るとパイプが元に戻れる（復元）できる最大荷重です。参考資料
両端支点のモーメント（M=PL/4)   中間荷重の算出数式　一般炭素鋼鋼管（JIS G 3444) 100mm間隔

計算式・両端支点モーメントM=PL/4 (単管パイプの中間荷重）質量　PIPE-48.6×2.4　(JIS G 3444)

単管パイプの機械的性質（肉厚1.8ｍｍと2.4ｍｍ）比較　（国内パイプメーカー様の資料の転載）

実際の中間強度が知りたくて、試験台を作り試験をやってみた・・・参考資料です。
単管パイプ2ｍ支点っでの中間荷重（質量）150ｋｇ～50ｋｇ単位でパイプの永久変形を確認しました。

パイプに荷重を掛けた状態、数値を確認して荷重を取り去って曲がりを確認の繰り返し（荷重５０kg単位)

簡易試験結果は下記の通りでした。
単管パイプ中間荷重、肉厚1.8ｍｍ×2000ｍｍは400kgで永久変形（荷重を取り去っても、曲がりは元に戻らなかった）参考資料
単管パイプ中間荷重、肉厚2.4ｍｍ×2000ｍｍは350kgで永久変形（荷重を取り去っても、曲がりは元に戻らなかった）参考資料

注意：単管パイプで小屋を建てる際は、建築基準法などの関連法令を事前にご確認ください。

単管パイプ多目的小屋　軒タイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

単管パイプ多目的小屋　テントタイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

開口部の強化『二重パイプ構造』屋根テントタイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

開口部の強化『二重パイプ構造』屋根軒タイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

単管パイプの多目的小屋

※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

窓を付ける
単管パイプにSPF材の枠を取り付ける金具（D-1Z）1ヶ所に4個使用（縦パイプ・横パイプに取付方）

ＬＡＢＯ金具は木材との相性を考えた金具です。
パイプが金具の肉厚分5ｍｍ浮くサドル　D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1LB(コーナー用サドルベース）
パイプに直付けサドル　J-1S(サドル）

単管パイプと（木材・コンクリート支柱）等の接続金具類
パイプが金具の肉厚分5ｍｍ浮くサドル　D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1LB(コーナー用サドルベース）
パイプに直付けサドル　J-1S(サドル）

単管パイプと木材のDIY工作に便利な、SPF材とは

注意：弊社HPに掲載している「工作写真・アイソメ立体図・動画」などは、参考資料であり、性能や強度を保証するものではありません。自作の工作物については自己責任でお願いします。
また、取り付け時には ビスの締め忘れに十分ご注意ください。

単管パイプ本来の物性値の変化で、強度の低下を起こす原因を出来る限り取り去る工夫をしよう。

だから金具も溶融亜鉛めっき（異種金属接触腐食と犠牲防触作用）

ＬＡＢＯ金具は溶融亜鉛めっき仕上です

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきにキズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。
鉄は価格が安く機械的性能が優れているので大量に使用されています。（だから金具も溶融亜鉛めっき仕上げ）

一度は見たことありますか！錆びの侵食はここから始まります、だから溶融亜鉛めっき

単管パイプの表面はポストジンク（PZ)高純度溶融亜鉛層 だから金具も同じ溶融亜鉛のＬＡＢＯ金具です。
注意：便利な仮設資材の市販製品のクランプも指定すれば溶融亜鉛めっき仕上げもあるそうです。

めっきの違い（電気めっきと溶融亜鉛めっき）で金具から侵食。パイプもいずれ錆びが広がる。（参考資料）

締め付け強度（トルク）と引き抜き強度への変化
単管パイプとＬＡＢＯ『ラボ』金具の引き抜き強度の目安（参考資料）
1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)
2)Lレンチで手締め引き抜き強度380ｋ（3720N）
3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)

お買い物はこちら ↓

単管ＤＩＹランド  Youtubeチャンネル  楽しく役立つ動画が沢山

※本サイトの掲載内容（画像、文章等）の一部及び全てについて、複製、翻案、改変等の一切の著作権侵害行為を固く禁じます。
株式会社 単管ＤＩＹ研究所

The post 野外四面パイプベンチ製作記録　 単管パイプ　ＬＡＢＯ（ラボ） ジョイント直販 first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

お買い物は下記画像リンクか、当サイト右上「ショッピング」から可能です！

単管パイプ継手DIY工作 皆様の作品展示会　『足場パイプを仮設資材から建築資材へ導くＬＡＢＯ金具』

単管パイプの強度とは・・・たわみ（曲がり）が元に戻る荷重（Google画像にリンク）

単管多目的ハウス　Google画像へリンク　ここをクリック

皆さまの作品を選んで展示しております。いつもご協力いただき、ありがとうございます。
これからも皆さまの素敵な作品をお寄せいただければ幸いです。
なお、展示後であっても状況により予告なく掲載を取り下げる場合がございますので、ご理解いただけますと助かります。

単管ジョイン太くんです。貴方の作品はDIYマニアの先生です。

注意：弊社HPに『掲載写真工作類・アイソメ立体図の工作・弊社の動画当』は参考資料であり保証値ではございません、自作工作物は自己責任となります。
！！！取り付けビスの締め忘れにも注意が必要です！！！

単管パイプ螺旋階段

階段骨組み完成、残りは踏板取付で完成

螺旋階段の踊り場との接続の下部付近　SPF材の長さ　階段600ｍｍ　踊場部700ｍｍ

螺旋階段入口付近　SPF材の長さ　階段600ｍｍ　踊場部700ｍｍ

高さ2.8ｍの単管単管パイプ階段

単管パイプ 階段

単管パイプの 階段

単管パイプ 階段 手すり

単管パイプ の 階段 ２重 手すり

注意：単管パイプで小屋を建てる際は、建築基準法などの関連法令を事前にご確認ください。

単管パイプ小屋

※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

単管パイプの多目的小屋

※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

単管パイプ多目的小屋　軒タイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

単管パイプ多目的小屋　テントタイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

開口部の強化『二重パイプ構造』屋根軒タイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

単管パイプ小屋

窓を付ける
単管パイプにSPF材の枠を取り付ける金具（D-1Z）1ヶ所に4個使用（縦パイプ・横パイプに取付方）

単管パイプ小屋にアルミサッシの取り付け

自転車置き場

場所に合わせた自転車置き場

※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

小型倉庫

移動小型倉庫

単管パイプイベントテント

あずまや

その他 ｢ 小屋 ｣ の記事もご覧ください。

直交クロスクランプ（B-2XB)使用の柵　自由柱（背柱）タイプ

単管パイプ自由柱（背柱）タイプ柵高さ1ｍ長さ34ｍ完成

単管直交クロスクランプ（B-2XB）と保護キャップ（K-1C(CR））使用の柵

単管パイプの柵専用(B-2XB)クロスクランプ　3D-PDFを　ダウンロードして拡大やクルクル回し全てを観察

単管パイプ柵

エキスパンドメタルの単管パイプ柵

単管パイプ骨組の道路の安全柵

畑の安全柵　単管パイプ

木柵

畑の柵 単管パイプ

単管パイプ溶接金網柵

単管パイプの柵

水路の単管パイプ 柵

ガードレール 柵

ガードレール 道路の安全単管パイプ柵

ガードレール 単管パイプ道路安全柵

ガードレール 道路安全柵

単管パイプの溶接金網（溶融亜鉛めっき）フェンスと筋交い

単管パイプ、溶接金網(溶融亜鉛鍍金）フェンスと筋交い

溶接金網 フェンス

フェンス の 単管パイプ骨組

水路安全フェンス 単管パイプ

直交クロスクランプ（オールステンレス）使用の単管パイプフェンス

単管パイプ と フェンス

単管パイプの溶接金網（溶融亜鉛めっき） フェンス

単管パイプフェンス（柵）工事

単管パイプフェンス（柵）工事

単管パイプフェンス（柵）工事

単管パイプフェンス（柵）工事

単管パイプフェンス（柵）工事

単管フェンス工事中

単管パイプフェンス（溶接金網、溶融亜鉛めっき仕様）

単管パイプのフェンス支柱U字ボルトタイプ

単管パイプの フェンス と扉

単管パイプフェンス扉の自動門鑑錠（ゲートラッチ）

単管パイプ フェンス トビラ（溶接金網）

バリケード パーテーション

単管パイプ バリケート パーテーション

安全単管パイプ バー

単管パイプ骨組の板塀　①

単管パイプ骨組の板塀　②

単管パイプ骨組の板塀　③

①　板塀の骨組　↓

②　塀の骨組と板塀完成　↓

③　骨組と板塀　完成

単管パイプの板塀の骨組

単管パイプの板塀の骨組

板塀の骨組を単管パイプ使用

板塀の骨組を単管パイプ使用

LEDスポットライトの単管パイプ支柱とＬＡＢＯ（ラボ）金具

案内板、LED照明、防犯カメラの支柱とＬＡＢＯ（ラボ）金具

単管パイプ支柱（鯉のぼり）

単管パイプ工作マニアの必需品『パイプ保管台』
下の掃除が簡単、雨の跳ね上げ汚れの軽減、底高パイプ保管台
単管パイプ保管台底高タイプ の２台1セット分、金具と保護キャップ数量『B-2T×8個・K-1C(CR)×12個』

野菜コンテナ24個の部品棚（部品が取りやすいよう斜め置き）　上にはダンボール箱

棚板無しで前が低く取り出し易いコンテナ棚

金具販売棚

野球ネット

トラック荷台の高さに合せたパレット高台車

パレット台車

腰に負担をかけない高天板台車　（耐荷重200kg）キャスター50kg×４個使用

ノーパンクタイヤ使用の畝（うね）またぎ野菜収穫台車

移動台車

単管パイプ 台車

どこでも明るい照明付き作業台

単管パイプ 移動 作業台

単管パイプ 作業台

タイヤ保管台

潜水用具の乾燥ハンガー

mituzo様のバルコニー

単管パイプの花台

大型植木トレイ

緑のカーテンの大型移動植木鉢

庭でイチゴ

単管パイプの移動ゴーヤのカーテン（大型植木鉢）

単管パイプの植木の鳥居

大型移動の植木トレイ

単管パイプ 移動大型植木鉢

単管パイプ移動植木鉢

部屋の形や広さに合わせてアレンジ（配列と整列）　単管パイプDIY工作

打合せデスク

庭に屋根付きデッキ

ガーデンデッキ

フェンスデッキ

スロープ付デッキ

単管パイプ 濡れ縁側 の骨組

単管パイプ 濡れ縁側 裏側からビス止め

単管パイプの 濡れ縁側 半分完成

単管パイプの 濡れ縁側 工事中

単管パイプ 濡れ縁側 完成最後の水平調整

単管パイプ 濡れ縁側 表側はビス無

単管パイプの 濡れ 縁側 の工事中

単管パイプ 縁台

濡れ縁側 3連台と１台

濡れ縁側と階段

二連ブランコ

単管パイプのシーソー

単管パイプ ゴミステーション 製作中

単管パイプの ゴミステーション

ゴミステーション

単管パイプ骨組の、野外ロングパイプベンチ

3.1ｍロング野外ベンチ背付き

野外ロングベンチ背付き

単管パイプの野外ロング ベンチ （木材尻板）

単管パイプの野外 ベンチ

単管パイプ 野外 ベンチ

野外単管パイプ ベンチ

単管パイプの野外四面 ベンチ

木陰四面ベンチ

野外単管パイプ骨組、木材 ベンチ

展示サンプルボードの単管パイプ骨組

単管パイプ骨組 防風ネット

単管パイプ 防風ネット

単管パイプの 防風ネット 手すり

単管パイプのフェンスと防風ネット

単管パイプの防風ネット　雪の日2014-2-14埼玉

単管パイプの防風ネット　雪の日2014-2-14埼玉

単管パイプのパーゴラ

単管パイプ の アーチ パーゴラ

単管パイプ アーチ

単管パイプ アーチ

単管パイプ アーチ

単管パイプ アーチ

単管パイプ アーチ

無人販売所

単管パイプ 無人販売所

防災ベッド

単管パイプの 軽トラ鳥居 鳥居強化

単管パイプ の 軽トラ鳥居 荷台強化

単管パイプ の 軽トラ鳥居 荷台強化

単管パイプの バイクスタンド

単管パイプ バイクスタンド

単管パイプ筋交い

ＬＡＢＯ金具
単管パイプ専用継手金具　仕様
材質：ダクタイル　表面処理：溶融亜鉛めっき仕上げ　止めビス：六角穴付き止めねじＭ10×10（SUS)  止め工具：対辺5ｍｍ六角レンチ　※一部例外あり

単管パイプ専用継手金具ＬＡＢＯ(ラボ）ジョイント

アイソメとは、立体を斜め方向から見たように表す図法のことです。
X・Y・Z の3つの軸を一定の角度で配置し、立体をわかりやすく投影します。
「アイソメトリック（isometric）図」の略称です。
コピーかPDFをダウンロードして、工作物のイラスト立体図描きにご利用下さい。(アイソメ図用紙 　A4- ＰＤＦ）

ほぼ錆びないと言われる画期的なザム鉄板使用の 単管パイプ専用　ＬＡＢＯキャップ　(K-1C)
単管パイプキャップのZAＭ(ザム）鋼板とはほぼ錆びないと言われる画期的な鉄板。単管パイプとほぼ同じ材質です。


引用元　株式会社Fugen

ゴムキャップ・安全キャップ・保護キャップ（クロロプレンゴム）とは

材質（クロロプレンゴム）　使用環境により異なりますので、劣化したら交換してください。

単管パイプと木材の接続金具類

ＬＡＢＯ金具は木材との相性を考えた金具です
パイプが金具の肉厚分5ｍｍ浮くサドル　・D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1LB(コーナー用サドルベース）
パイプに直付けサドル　・Ｊ-1S(サドル）

単管パイプと（木材・コンクリート支柱）等の接続金具類
パイプが金具の肉厚分5ｍｍ浮くサドル　・D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1LB(コーナー用サドルベース）
パイプに直付けサドル　・Ｊ-1S(サドル）

パイプと木材の直付け接続金具（J-1S)亜鉛鍍金鋼板製

単管パイプと木材のDIY工作に便利な、SPF材とは

単管パイプ本来の物性値の変化で、強度の低下を起こす原因を出来る限り取り去る工夫をしよう。

だから金具も溶融亜鉛めっき（異種金属接触腐食と犠牲防触作用）

ＬＡＢＯ金具は溶融亜鉛めっき仕上です

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきにキズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。
鉄は価格が安く機械的性能が優れているので大量に使用されています。（だから金具も溶融亜鉛めっき仕上げ）

一度は見たことありますか！錆びの侵食はここから始まります、だから溶融亜鉛めっき

単管パイプの表面はポストジンク（PZ)高純度溶融亜鉛層 だから金具も同じ溶融亜鉛のＬＡＢＯ金具です。
注意：便利な仮設資材の市販製品のクランプも指定すれば溶融亜鉛めっき仕上げもあるそうです。

めっきの違い（電気めっきと溶融亜鉛めっき）で金具から侵食。パイプもいずれ錆びが広がる。（参考資料）

各メーカーにより製品のマーキングは異なりますが、マーキングのない製品については品質や規格面で注意が必要な場合があります。

お買い物はこちら ↓

単管ＤＩＹランド  Youtubeチャンネル  楽しく役立つ動画が沢山

※本サイトの掲載内容（画像、文章等）の一部及び全てについて、複製、翻案、改変等の一切の著作権侵害行為を固く禁じます。
株式会社 単管ＤＩＹ研究所

The post 【単管パイプＤＩＹ作品】メーカー直販サイト 単管パイプ継手 DIY工作物の可能性 マニアの出品展示会　ＬＡＢＯ（ラボ）工作 first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

単管工作名人ブログ　Google画像へリング　ここをクリック

単管パイプ　木の踏台階段に使用金具

D-1WB  両側サドルベース金具　金具の中まで見られる　3Ｄ-ＰＤＦ

B-2T  3方向1箇所貫通金具　金具の中まで見られる　3Ｄ-ＰＤＦ

金具の選択

K-1C(CR) 保護キャップ　金具の中まで見られる　3Ｄ-ＰＤＦ

B-2T  3方向1箇所貫通金具　金具の中まで見られる　3Ｄ-ＰＤＦ

D-1E  端末ボルト止め金具　金具の中まで見られる　3Ｄ-ＰＤＦ

SPF材の長さをカット後に（木部保護防虫塗装処理）

SPF材　２×8（38ｍｍ×184ｍｍ）

単管パイプの階段骨組み完成　くるくる回して裏まで見える　3D-PDF

単管パイプの木の踏台階段完成　くるくる回して裏まで見える　3D-PDF

階段製作の注意事項　①階段の踏台は水平　②蹴上がり高さは200～250ｍｍ　③鼻の出20～30ｍｍ

安全の為に、階段には特に念入りな確認や確認が必要となります。回転防止作業が必要です。

→組立て参考図もご紹介しています←

濡れ縁側と一段階段

↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓

ここからは、見て、知ると、鼻高々になる情報が満載、パイプDIY 仲間に自慢が出来ますよ ！！！・・単管工作の豆知識

単管パイプと木材または、コンクリート支柱等を接続する金具類はこちらです。　ＬＡＢＯ金具は木材との相性を考えた金具です！　　　
金具の高さがそろってツライチがかなう金具 ： 両側サドルベース金具【D-1WB】片側サドルベース金具【D-1SB】コーナー用サドルベース金具【D1LB】
パイプに直付けする金具 ： サドル 【J-1S】

木材との接続金具

＜動画＞木材とＬＡＢＯ金具の接続説明

木材を固定用に、中間支柱は（D-1B）端は（D-1Z）を使用

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

ＬＡＢＯ(ラボ）金具　（パイプ止まり金具と貫通金具）

単管パイプ 直交クランプ ＬＡＢＯ（ラボ）金具2種類（B-2X・B-2XB)

ＬＡＢＯ（ラボ）ボルト止め・筋交い・木材接続・窓枠・壁取り付け・基礎ベースの金具類

※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

ＬＡＢＯ（ラボ）金具本体溶融亜鉛めっき仕上げ。　キャスター

ＬＡＢＯ（ラボ）金具本体溶融亜鉛めっき仕上げ。
つなぎ金具・水平調整金具・基礎ベース金具・アタッチメント金具・木材止め（サドルベース）金具・キャップ・吊りバンド・機器取付コ－ナ－金具。

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

ＬＡＢＯ(ラボ)金具類

同じ金具に同じ太さの（Ｍ10）の六角ボルトを付けてみた。

ＬＡＢＯ(ラボ）金具は水滴が溜り難い・・・ここが違う　（管止めが4分割や、溜り部に穴、等の水の通り道があるから、錆にも強い）

ＬＡＢＯ(ラボ）金具類でこんな物もできます。

ＬＡＢＯ（ラボ）キャスター工作物、こんな物が出来ます。

単管パイプ工作マニアの必需品『パイプ保管台』
下の掃除が簡単、雨の跳ね上げ汚れの軽減、底高パイプ保管台
単管パイプ保管台底高タイプ の２台1セット分、金具と保護キャップ数量『B-2T×8個・K-1C(CR)×12個』

ほぼ錆びないと言われる画期的なザム鉄板使用の 単管パイプ専用　ＬＡＢＯキャップ　(K-1C)
単管パイプキャップのZAM(ザム）鋼板とは（ほぼ錆びないと言われる画期的な鉄板）単管パイプとほぼ同じ材質です。

引用元　株式会社Fugen

ちょっと暖かい保護キャップ使用の柵（クロロプレンゴム）は耐候性がある為、想像以上に長持ちしますよ
ＬＡＢＯ protection cap K-1C(CR)  とは保護キャップ
材質（クロロプレンゴム）　使用環境により異なりますので、劣化したら交換してください。

設置場所に合った基礎金具や基礎ブロックを選択してください。

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

単管パイプ専用吊りバンド(J-TB)使用例

基礎ブロックとは  建築資材店やホームセンター等で市販製品です。（沓石とも言うそうです）

サンプル写真、単管パイプ柵金具、直交クロスクランプ (B-2XB)　⇒

便利な角根ボルトも取り扱い販売しております
作業性が良い角根丸頭ボルトセット（M10-25-N) は、角根ボルト・ワッシャー・スプリングワッシャー・ナット の『4点1組』

※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

注意：単管パイプで小屋を建てる際は、建築基準法などの関連法令を事前にご確認ください。

単管パイプの多目的小屋

※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

単管パイプ多目的小屋　軒タイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

単管パイプ多目的小屋　テントタイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

開口部の強化『二重パイプ構造』屋根軒タイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

場所に合わせた自転車置き場

※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

窓を付ける
単管パイプにSPF材の枠を取り付ける　金具（D-1Z)を4個使用（縦パイプ・横パイプに取付け）

ＬＡＢＯ金具は木材との相性を考えた金具です
パイプが金具の肉厚分5ｍｍ浮くサドル　・D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1ＬB(コーナー用サドルベース）
パイプに直付けサドル　・Ｊ-1Ｓ(サドル）

単管パイプと（木材・コンクリート支柱）等の接続金具類
パイプが金具の肉厚分5ｍｍ浮くサドル　・D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1ＬB(コーナー用サドルベース）
パイプに直付けサドル　・Ｊ-1Ｓ(サドル）

単管パイプと木材の直付け接続金具（J-1S)亜鉛鍍金鋼板製

単管パイプと木材のDIY工作に便利な、SPF材とは

注意：弊社HPに『掲載写真工作類・アイソメ立体図の工作・弊社の動画』などは参考資料であり保証値ではございません、自作工作物は自己責任となります。
！！！取り付けビスの締め忘れにも注意必要です！！！

単管パイプ本来の物性値の変化で、強度の低下を起こす原因を出来る限り取り去る工夫をしよう。

だから金具も溶融亜鉛めっき（異種金属接触腐食と犠牲防触作用）

ＬＡＢＯ金具は溶融亜鉛めっき仕上です

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきにキズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。
鉄は価格が安く機械的性能が優れているので大量に使用されています。（だから金具も溶融亜鉛めっき仕上げ）

一度は見たことありますか！錆びの侵食はここから始まります、だから溶融亜鉛めっき

単管パイプの表面はポストジンク（PZ)高純度溶融亜鉛層 だから金具も同じ溶融亜鉛のＬＡＢＯ金具です。
注意：便利な仮設資材の市販製品のクランプも指定すれば溶融亜鉛めっき仕上げもあるそうです。

めっきの違い（電気めっきと溶融亜鉛めっき）で金具から侵食。パイプもいずれ錆びが広がる。（参考資料）

単管パイプ、重ければ、強いと思っていませんか？？？
＊ 単管パイプの強度とは、中間荷重（質量）を加えてから、取り去ると元に戻れる最大荷重（たわみ状態）
＊ たわみとは、元に戻れる曲がり
＊ 永久変形(曲がり）とは、曲がったまま元に戻らない

各メーカーにより製品のマーキングは異なりますが、マーキングのない製品については、品質や規格面で注意が必要な場合があります。

現代農業から抜粋、大和鋼管工業の三宅洋司さんに聞いてみた。
単管パイプ国産メーカーの三社（大和鋼管工業、丸一鋼管、中山三星建材）なら安心です。

一般構造用炭素鋼鋼管（JIS G 3444)肉厚2.4ｍｍ　と　高張力炭素鋼鋼管肉厚1.8ｍｍ　の機械的性質
単管パイプの（肉厚1.8ｍｍと2.4ｍｍ）比較　（国内パイプメーカー様の資料の転載）

一般構造用炭素鋼鋼管（JIS G 3444)肉厚2.4ｍｍ　と　高張力炭素鋼鋼管肉厚1.8ｍｍ　の機械的性質

一般構造用炭素鋼鋼管（JIS G 3444)肉厚2.4ｍｍ　と　高張力炭素鋼鋼管肉厚1.8ｍｍ　の機械的性質
単管パイプの（肉厚1.8ｍｍと2.4ｍｍ）比較　（国内パイプメーカー様の資料の転載）

計算式・両端支点モーメントM=PL/4 (単管パイプの中間荷重）質量　PIPE-48.6×2.4　(JIS G 3444)『参考資料』

数式からの算出、単管パイプ肉厚2.4ｍｍの(JIS G 3444)中間荷重（10cm単位）（参考資料）

実際の中間強度が知りたくて、試験台を作り試験をやってみた・・・参考資料です。
単管パイプ2ｍ支点での中間荷重（質量）150ｋｇ～50ｋｇ単位でパイプの永久変形を確認しました。

簡易試験結果は下記の通りでした。
単管パイプ中間荷重、肉厚1.8ｍｍ×2000ｍｍは400kgで永久変形（荷重を取り去っても、曲がりは元に戻らなかった）参考資料
単管パイプ中間荷重、肉厚2.4ｍｍ×2000ｍｍは350kgで永久変形（荷重を取り去っても、曲がりは元に戻らなかった）参考資料

ＬＡＢＯ(ラボ）金具の止めビスとは・・ここが違う 　(本体ねじ部にサビが出ても結合しにくい為、止めビスにステンレスを使用）
金具の特徴：止めビスの締め付後、金具の突起がほぼ無く板等の取り付けがスッキリ出来ます。（引抜強度15Nmで610kg）

締め付け強度（トルク）と引き抜き強度への変化
単管パイプとＬＡＢＯ『ラボ』金具の引き抜き強度の目安（参考資料）
1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)
2)Lレンチで手締め引き抜き強度380ｋ（3720N）
3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)

お買い物はこちら ↓

単管ＤＩＹランド Youtubeチャンネル　 楽しく役立つ動画が沢山

※本サイトの掲載内容（画像、文章等）の一部及び全てについて、複製、翻案、改変等の一切の著作権侵害行為を固く禁じます。

株式会社 単管DIY研究所

The post 単管継手 木板の踏み板階段 単管パイプDIY工作 ＬＡＢＯ（ラボ）金具ショップ tankan.tv first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.
