材質：ダクタイル鋳鉄
表面処理：溶融亜鉛めっき

単管パイプを延長したい場合に使用する金具です。
2本のパイプを繋いで、繋ぎ部分から直角に２本単管パイプを取り付けることができます。
単管パイプを貫通させて使用することもできます。
Ｂ-3Ｋの単管パイプが貫通する箇所で単管パイプを繋ぐことが出来ます。
使用する単管パイプは外径がφ48.6ｍｍのもの(肉厚は1.8mmでも2.4mmでも大丈夫です)
単管パイプの挿入の深さは約35mm

単管パイプの貫通方法は、中央にある十字穴付きなべ小ねじを内側に突起が無くなる位、緩めれば単管パイプを通すことが出来ます。

製作するときの単管パイプの寸法の計算

C-4Ｋを中心にして単管パイプ端を1000mmにしたい場合の計算方法
C-4Ｋの中央には、M5のなべ小ねじが止まっています。
下の図のように中心にC-4Ｋを取り付けた場合は
( 1000mm – 5mm ) / 2本(単管パイプ) = 497.5mm
長さ497.5mmの単管パイプを2本使用すればC-4Ｋを中心として単管パイプ端が約1000mmになります。

Ｃ-4ＫとＢ-4Ｙを使用して組み立てる場合は
Ｃ-4Ｋに挿入する単管パイプをＢ-4Ｙに挿入する単管パイプよりも
片側約22.5㎜程度長くなります。

※金具は鋳造品で表面処理が溶融亜鉛めっきなので、どうしても誤差が生じる可能性がございますので余裕をもって製作してください。
※製品は改版される可能性があり、上記の説明は2024年9月6日時点となります。

製品の図面は各製品ショッピングページにございます。

C-4Ｋ ショッピングページ

コーナー金具のご紹介記事へ（Ａ-3Ｙ）
貫通金具のご紹介記事へ（Ｂ-3Ｋ）
繋ぎ金具のご紹介記事へ（C-3T）
止め金具のご紹介記事へ（D-1E）
I型キャスターのご紹介記事へ
縦Ｉ型水平調整金具のご紹介記事へ（F-1C-500)

単管ＤＩＹランドでは、お客様からのご自慢のDIY作品を募集しております。
いただいたDIY作品ご紹介ページ「工作展示会」にも、アイディア作品がたくさん載っています。
皆様のご投稿、お待ちしてます！
（※弊社基準を満たした作品のみ掲載とさせていただきますのでご了承ください。）
こちらのブログもチェック⇒【投稿してね！】工作展示会ページのお知らせ

※本サイトの掲載内容（画像、文章等）の一部及び全てについて、複製、翻案、改変等の一切の著作権侵害行為を固く禁じます。
株式会社 単管ＤＩＹ研究所

The post 【LABO金具紹介】４方向パイプ繋ぎ金具 【C-4K】 寸法計算 単管パイプ 外径φ48.6mm 専用 first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

材質：ダクタイル鋳鉄

表面処理：溶融亜鉛めっき

単管パイプを延長したい場合に使用する金具です。

単管パイプを貫通させて使用することもできます。

使用する単管パイプは外径がφ48.6ｍｍのもの(肉厚は1.8mmでも2.4mmでも大丈夫です)

単管パイプの挿入の深さは約35mm

単管パイプの貫通方法は、中央にある十字穴付きなべ小ねじを内側に突起が無くなる位、

緩めれば単管パイプを通すことが出来ます。

製作するときの単管パイプの寸法の計算

C-2Rを中心にして単管パイプ端を1000mmにしたい場合の計算方法

C-2Rの中央には、M5のなべ小ねじが止まっています。

下の図のように中心にC-2Rを取り付けた場合は

( 1000mm – 5mm ) / 2本(単管パイプ) = 497.5mm

長さ497.5mmの単管パイプを2本使用すればC-2Rを中心として単管パイプ端が約1000mmになります。

※金具は鋳造品で表面処理が溶融亜鉛めっきなので、どうしても誤差が生じる可能性がございますので余裕をもって製作してください。

※製品は改版される可能性があり、上記の説明は2021年11月29日時点となります。

製品の図面は各製品ショッピングページにございます。

C-２R ショッピングページ

次回【D-1E】ご紹介記事へ
前回【C-3T】ご紹介記事へ

コーナー金具のご紹介記事へ（Ａ-3Ｙ）
貫通金具のご紹介記事へ（Ｂ-3Ｋ）
止め金具のご紹介記事へ（D-1E）
I型キャスターのご紹介記事へ
水平調整金具のご紹介記事へ（F-1C-500)

他にもいろいろな金具がありますので、ぜひショップページで見てみてくださいね。

※本サイトの掲載内容（画像、文章等）の一部及び全てについて、複製、翻案、改変等の一切の著作権侵害行為を固く禁じます。
株式会社 単管ＤＩＹ研究所

The post 【ＬＡＢＯ金具紹介】 ２方向パイプ繋ぎ金具 C-2R 寸法計算 単管パイプ 外径φ48.6mm 専用 first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

材質：ダクタイル鋳鉄

表面処理：溶融亜鉛めっき

単管パイプを延長したい場合に使用する金具です。

2本のパイプを繋いで、繋ぎ部分から直角に単管パイプを取り付けることができます。

単管パイプを貫通させて使用することもできます。

使用する単管パイプは外径がφ48.6ｍｍのもの(肉厚は1.8mmでも2.4mmでも大丈夫です)

単管パイプの挿入の深さは約35mm

単管パイプの貫通方法は、中央にある十字穴付きなべ小ねじを内側に突起が無くなる位、

緩めれば単管パイプを通すことが出来ます。

製作するときの単管パイプの寸法の計算

C-3Tを中心にして単管パイプ端を1000mmにしたい場合の計算方法

C-3Tの中央には、M5のなべ小ねじが止まっています。

下の図のように中心にC-3Tを取り付けた場合は

( 1000mm – 5mm ) / 2本(単管パイプ) = 497.5mm

長さ497.5mmの単管パイプを2本使用すればC-3Tを中心として単管パイプ端が約1000mmになります。

※金具は鋳造品で表面処理が溶融亜鉛めっきなので、どうしても誤差が生じる可能性がございますので余裕をもって製作してください。

※製品は改版される可能性があり、上記の説明は2021年11月26日時点となります。

製品の図面は各製品ショッピングページにございます。

C-3T ショッピングページ

次回【C-2R】ご紹介記事へ
前回【B-2H】ご紹介記事へ

コーナー金具のご紹介記事へ（Ａ-3Ｙ）
貫通金具のご紹介記事へ（Ｂ-3Ｋ）
止め金具のご紹介記事へ（D-1E）
I型キャスターのご紹介記事へ
水平調整金具のご紹介記事へ（F-1C-500)

他にもいろいろな金具がありますので、ぜひショップページで見てみてくださいね。

※本サイトの掲載内容（画像、文章等）の一部及び全てについて、複製、翻案、改変等の一切の著作権侵害行為を固く禁じます。
株式会社 単管ＤＩＹ研究所

The post 【ＬＡＢＯ金具紹介】 ３方向パイプ繋ぎ金具 C-3T 寸法計算 単管パイプ 外径φ48.6mm 専用 first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

お買い物は下記画像リンクか、当サイト右上「ショッピング」から可能です！

Google画像検索で作りたいイメージに近い画像をクリックすれば、イメージ図や継手金具の選択が簡単にできます。

アイソメ立体図単管工作サンプル　Google画像へリンク  ここをクリック

単管工作名人　Google画像へリンク　ここをクリック

ＬＡＢＯ金具を使って出来る、あんなものやこんなもの！！ ちょっと覗いてみてください↓↓

ＬＡＢＯ JOINT (ラボ ジョイント） 単管パイプ専用継手金具類の仕様

◎材質：ダクタイル鋳鉄　◎表面処理：溶融亜鉛めっき◎止めビス：六角穴付き止めねじ（SUS)  ◎止め工具：対辺5ｍｍ六角レンチ　※一部例外あり

コーナー金具類

ラボ金具 No. 0001  ( 金具の中まで見られる 3D-PDF )
A-3Y  3方向コーナー金具　3Ｄ-ＰＤＦ

ラボ金具 No. 0002  ( 金具の中まで見られる 3D-PDF )
A-2L-90　 2方向90度コーナー金具　3Ｄ-ＰＤＦ

ラボ金具 No. 0003  ( 金具の中まで見られる 3D-PDF )
A-2L-60(120)  2方向60度コーナー金具　3D-PDF

ラボ金具 No. 0004 ( 金具の中まで見られる 3D-PDF )
A-2L-45(135)  2方向45度コーナー金具　3D-PDF

ラボ金具 No. 0079 ( 金具の中まで見られる 3D-PDF )
EF-3Y (M12) 3方向コーナー座付固定金具

貫通金具
（金具の中をパイプが貫通する箇所と、止まる箇所があります）

ラボ金具 No. 0005 ( 金具の中まで見られる 3D-PDF )
Ｂ-3Ｋ　4方向1箇所貫通金具　3D-PDF

ラボ金具 No. 0006 ( 金具の中まで見られる 3D-PDF )
B-3X 4方向1箇所貫通金具  3D-PDF

ラボ金具 No. 0007 ( 金具の中まで見られる 3D-PDF )
B-4Ｙ 5方向1箇所貫通金具 3D-PDF

ラボ金具 No. 0009 ( 金具の中まで見られる 3D-PDF )
B-2T  3方向1箇所貫通金具 3D-PDF

ラボ金具 No. 0010 ( 金具の中まで見られる 3D-PDF )

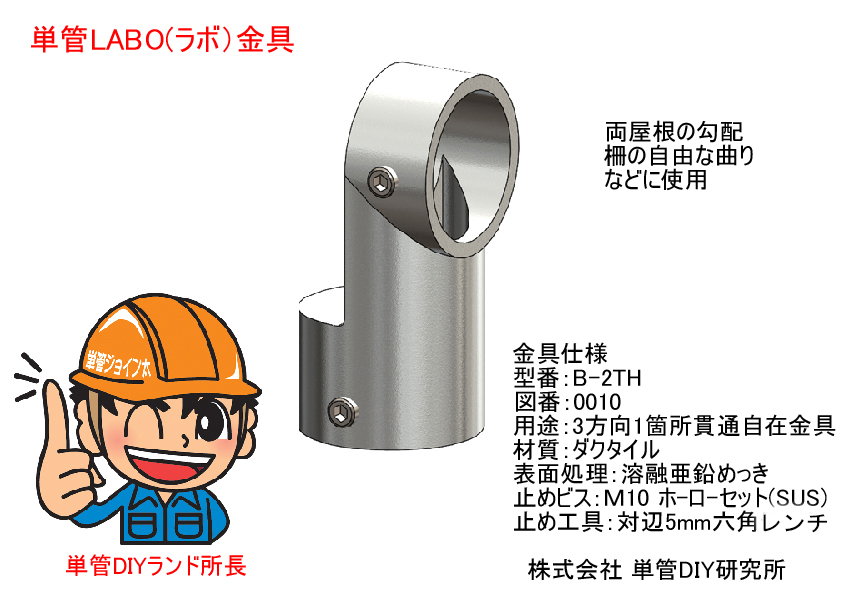

B-2TH  3方向1箇所自在金具 3D-PDF

ラボ金具 No. 0011 ( 金具の中まで見られる 3D-PDF )

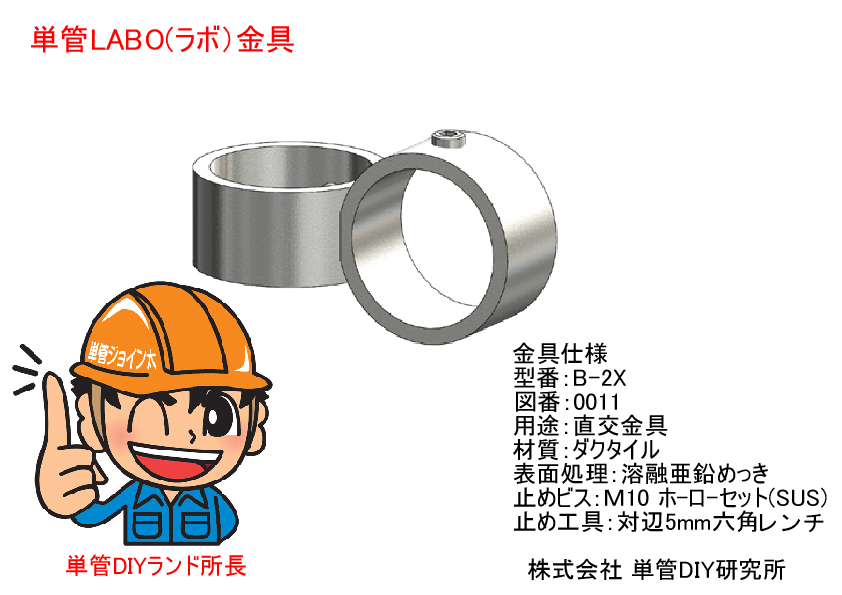

B-2Ｘ　 直交金具 3D-PDF

ラボ金具 No. 0012 ( 金具の中まで見られる 3D-PDF )

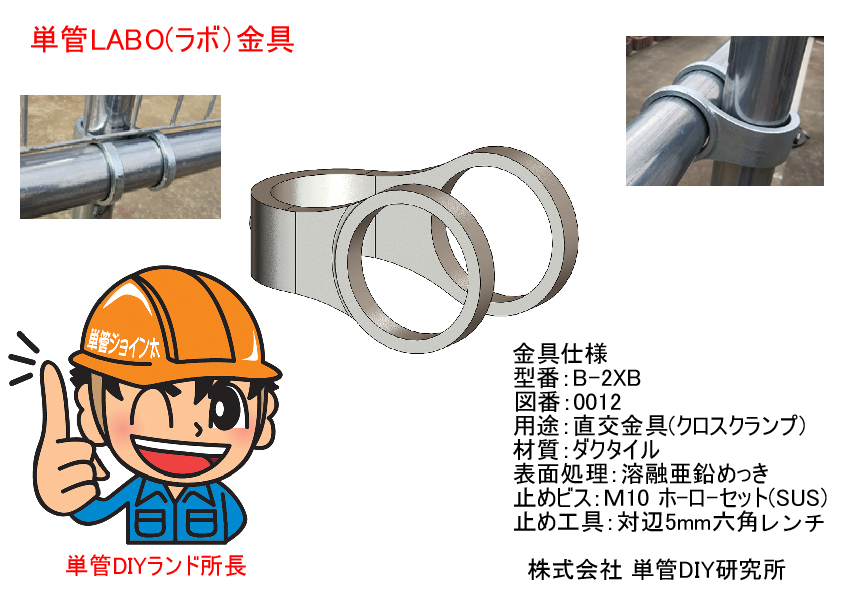

B-2ＸＢ　直交金具（クロスクランプ）3D-PDF

ラボ金具 No. 0013 ( 金具の中まで見られる 3D-PDF )

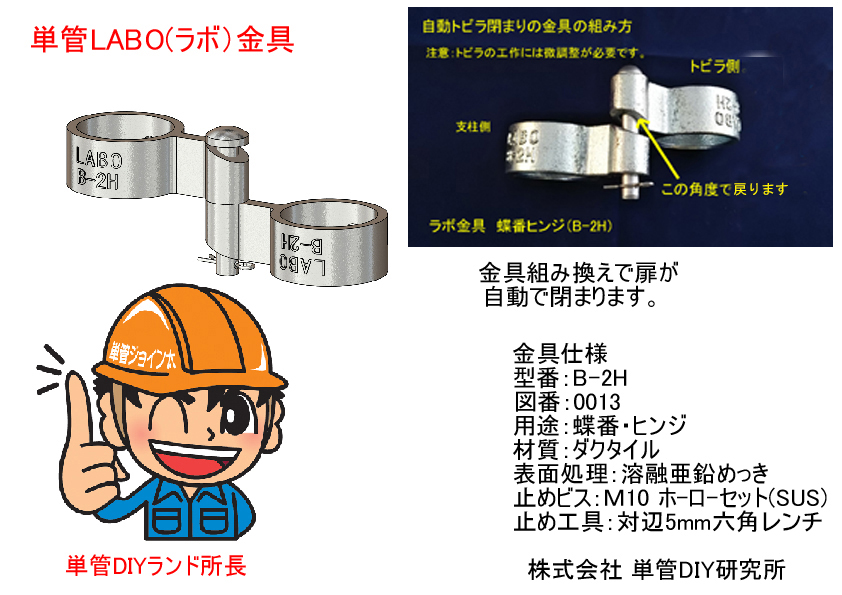

B-2H 蝶番・ヒンジ金具  3D-PDF

繋ぎ金具

ラボ金具 No. 0016 ( 金具の中まで見られる 3D-PDF )

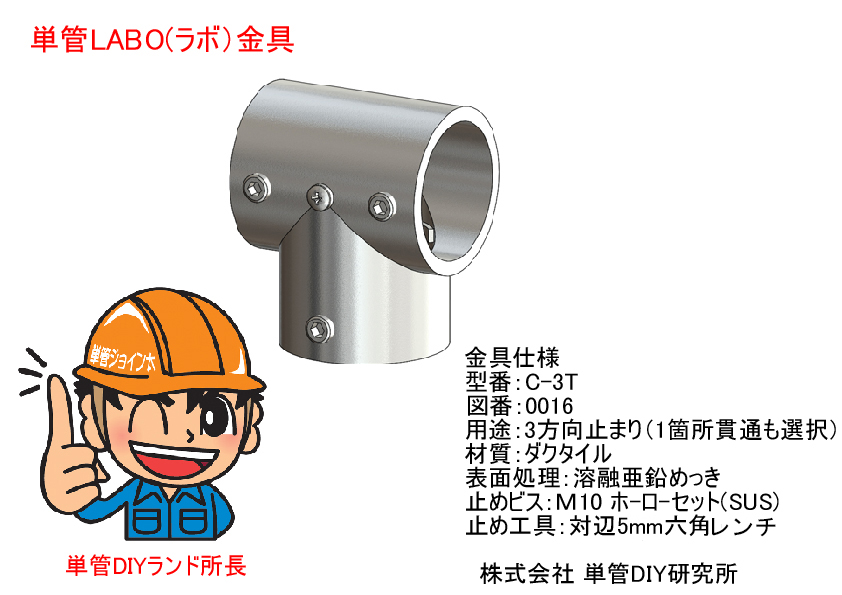

C-3T  3方向パイプ繋ぎ金具（止まりまたは1箇所貫通出来ます）3D-PDF

ラボ金具 No. 0017 ( 金具の中まで見られる 3D-PDF )

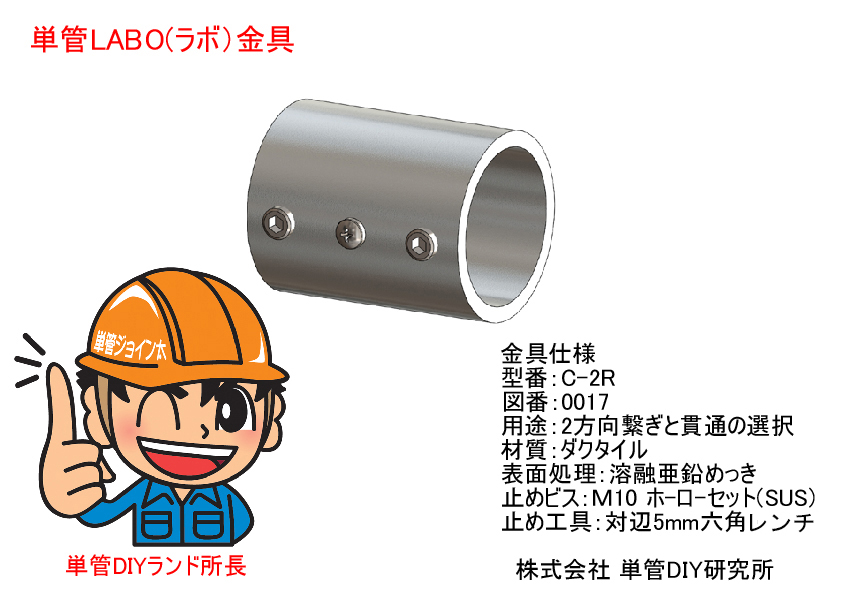

Ｃ-2Ｒ　２方向パイプ繋ぎ金具（止まりまたは1箇所貫通出来ます） 3D-PDF

止め金具

ラボ金具 No. 0018 ( 金具の中まで見られる 3D-PDF )

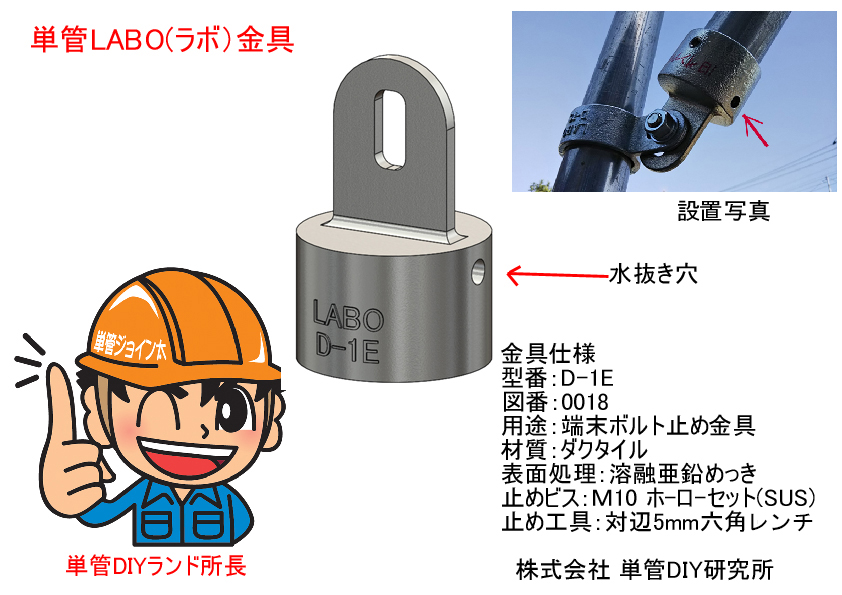

D-1E  端末ボルト止め金具　3D-PDF

ラボ金具 No. 0019  ( 金具の中まで見られる 3D-PDF )

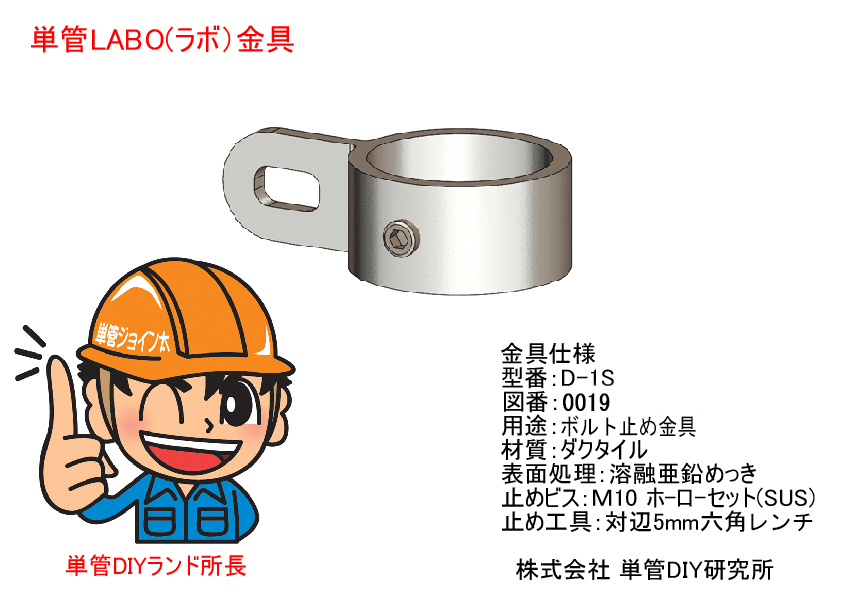

D-1S  ボルト止め金具 3D-PDF

ラボ金具 No. 0027 ( 金具の中まで見られる 3D-PDF )
Ｄ-1ＳＢ　片側サドルベース金具 3D-PDF

ラボ金具 No. 0029 ( 金具の中まで見られる 3D-PDF )
Ｄ-1ＷＢ　両側サドルベース金具 3D-PDF

作業性が良い角根丸頭ボルトセット（M10-25-N)は、 角根ボルト・ワッシャー・スプリングワッシャー・ナット の『4点1組』

※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

キャスター

ラボ金具 No. 0031 ( 金具の中まで見られる 3D-PDF )

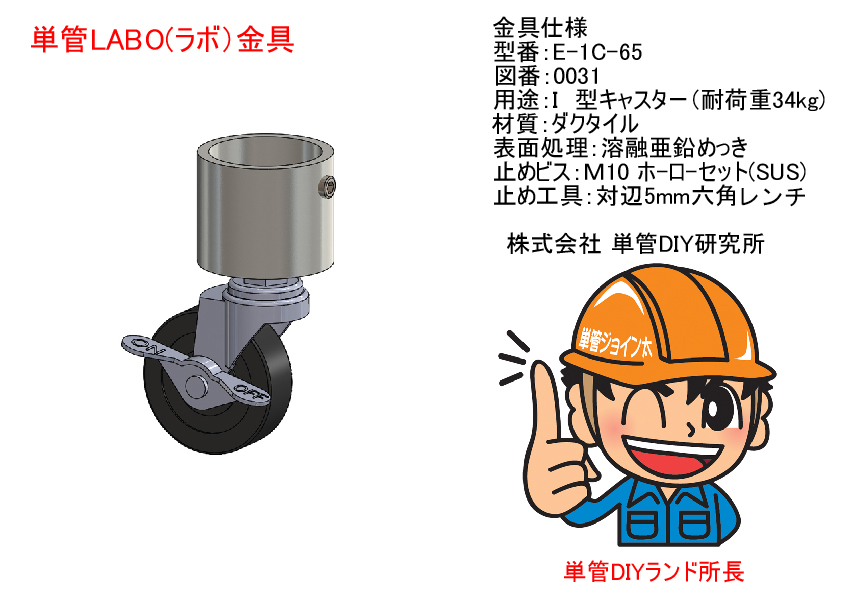

E-1C-65  I型キャスター　耐荷重34ｋｇタイプ　3D-PDF

ラボ金具 No. 0032 ( 金具の中まで見られる 3D-PDF )
E-1C-100   I型キャスター　耐荷重50ｋｇタイプ 3DPDF

ラボ金具 No. 0033 ( 金具の中まで見られる 3D-PDF )

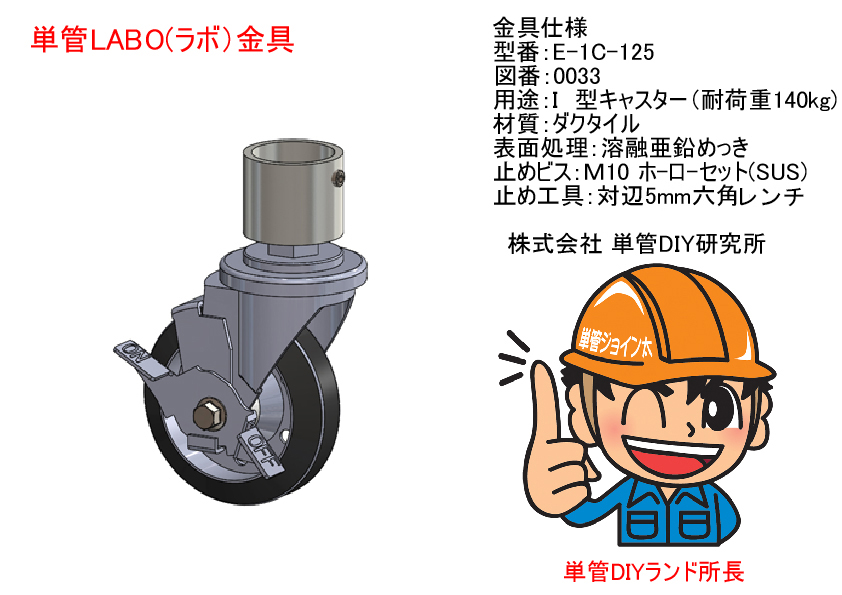

E-1C-125  I型キャスター　耐荷重140ｋｇタイプ 3D-PDF

※E-1C-125は販売を終了しています

ラボ金具 No. 0034 ( 金具の中まで見られる 3D-PDF )

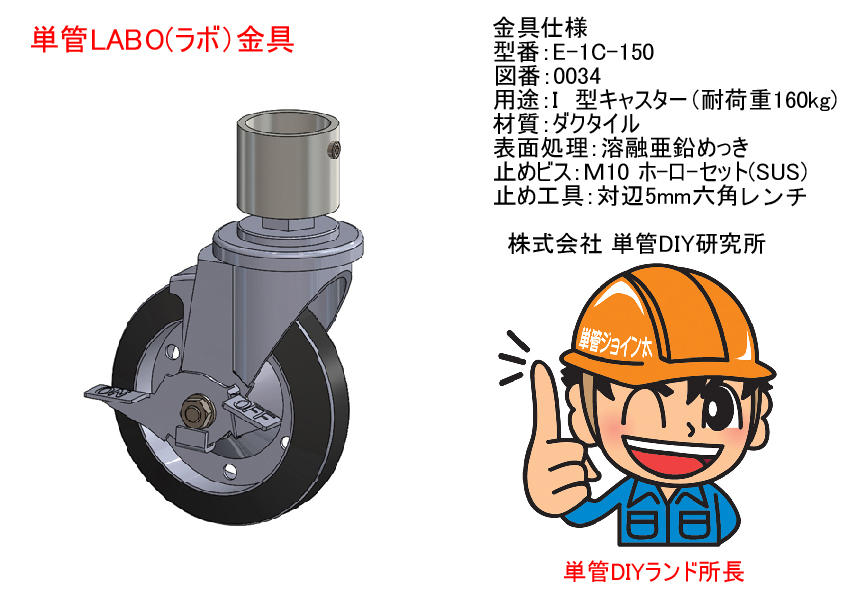

E-1C-150   I型キャスター　耐荷重160ｋｇタイプ 3D-PDF

ラボ金具 No. 0035 ( 金具の中まで見られる 3D-PDF )

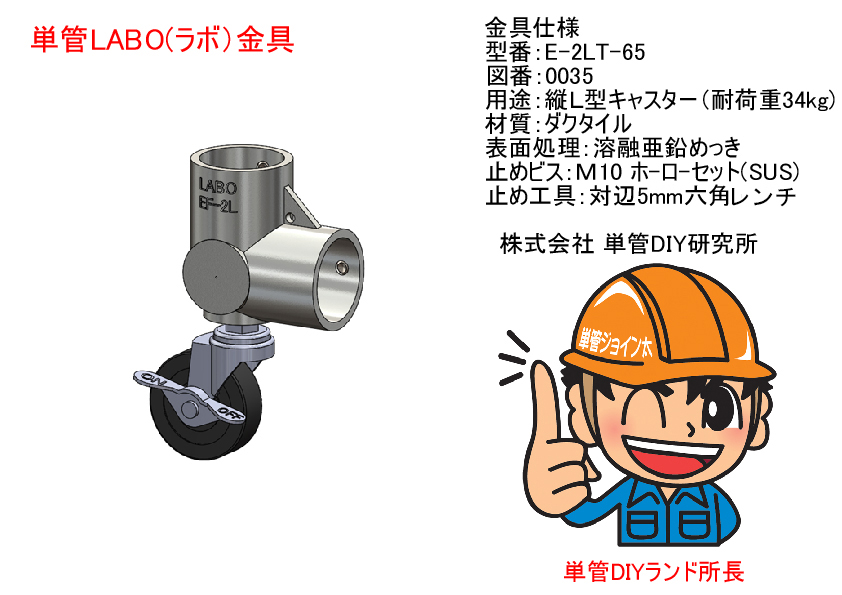

E-2LT-65  縦Ｌ型キャスター　耐荷重34ｋｇタイプ 3D-PDF

ラボ金具 No. 0036 ( 金具の中まで見られる 3D-PDF )

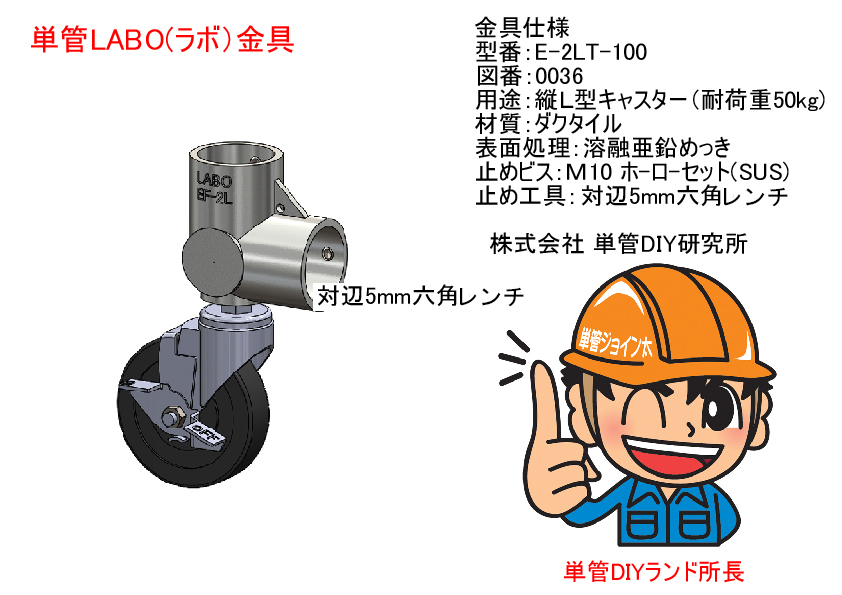

E-2LT-100  縦Ｌ型キャスター耐荷重50ｋｇタイプ 3D-PDF

ラボ金具 No. 0037 ( 金具の中まで見られる 3D-PDF )

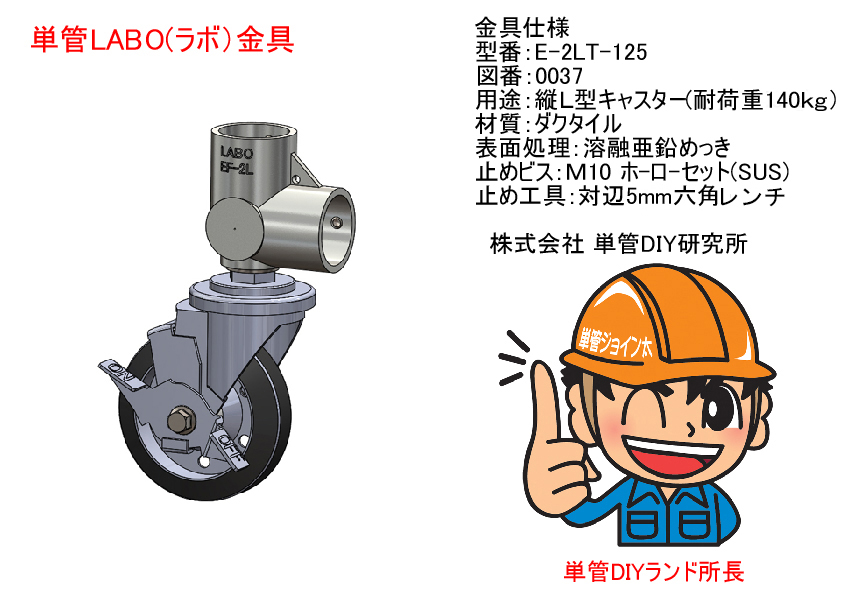

E-2LT-125 縦Ｌ型キャスター耐荷重140ｋｇタイプ 3D-PDF

※E-2LT-125は販売を終了しています

ラボ金具 No. 0038 ( 金具の中まで見られる 3D-PDF )
E-2LT-150  縦Ｌ型キャスター耐荷重160ｋｇタイプ 3D-PDF

ラボ金具 No. 0039 ( 金具の中まで見られる 3D-PDF )

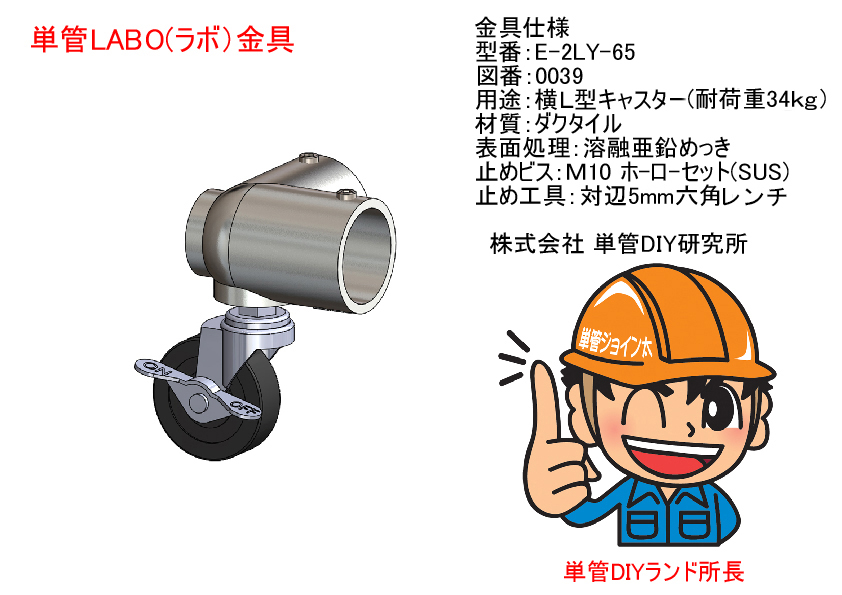

E-2LＹ-65  横Ｌ型キャスター耐荷重34ｋｇタイプ 3D-PDF

ラボ金具 No. 0040 ( 金具の中まで見られる 3D-PDF )

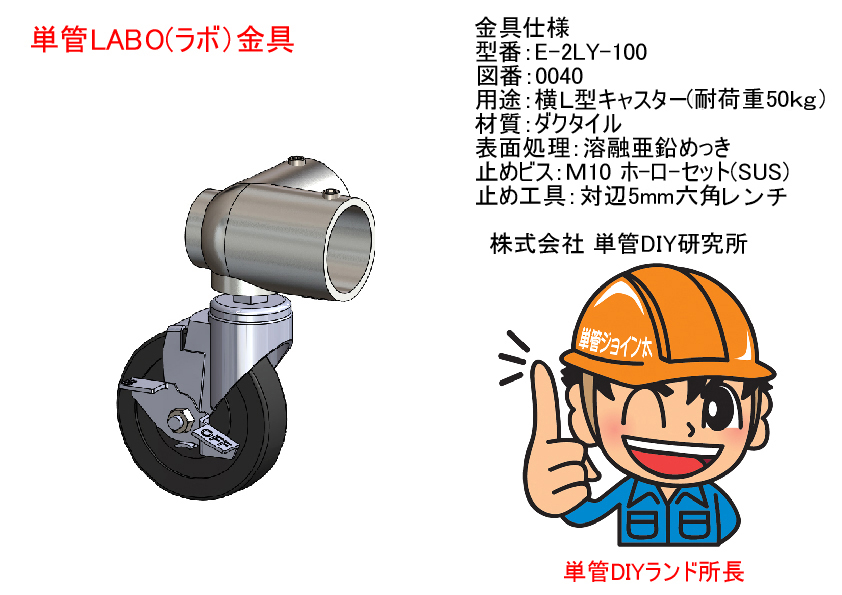

E-2LＹ-100  横Ｌ型キャスター耐荷重50ｋｇタイプ 3D-PDF

ラボ金具 No. 0041 ( 金具の中まで見られる 3D-PDF )

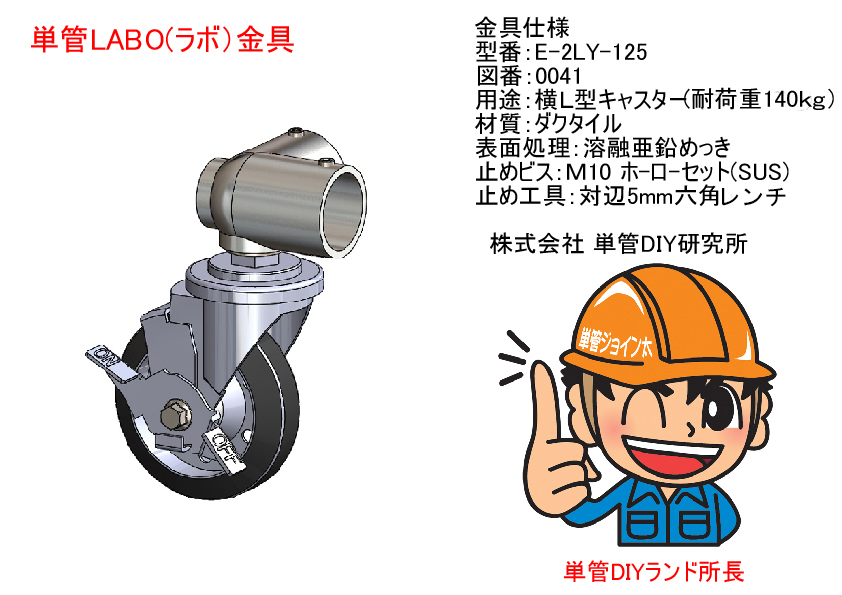

E-2LＹ-125  横Ｌ型キャスター耐荷重140ｋｇタイプ 3D-PDF

※E-2LY-125は販売を終了しています

ラボ金具 No. 0042 ( 金具の中まで見られる 3D-PDF )
E-2LＹ-150  横Ｌ型キャスター耐荷重160ｋｇタイプ 3D-PDF

ラボ金具 No. 0043 ( 金具の中まで見られる 3D-PDF )

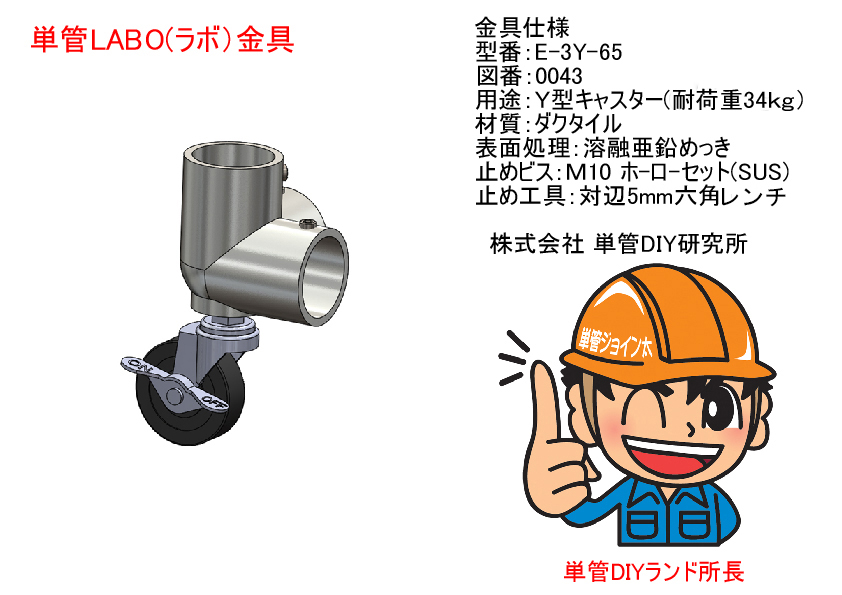

E-3Y-65   コーナーＹ型キャスター　耐荷重34ｋｇタイプ 3D-PDF

ラボ金具 No. 0044 ( 金具の中まで見られる 3D-PDF )
E-3Y-100  コーナーＹ型キャスター　耐荷重50ｋｇタイプ 3D-PDF

ラボ金具 No. 0045 ( 金具の中まで見られる 3D-PDF )
E-3Y-125   コーナーＹ型キャスター　耐荷重140ｋｇタイプ 3D-PDF

※E-3Y-125は販売を終了しています

ラボ金具 No. 0046 ( 金具の中まで見られる 3D-PDF )

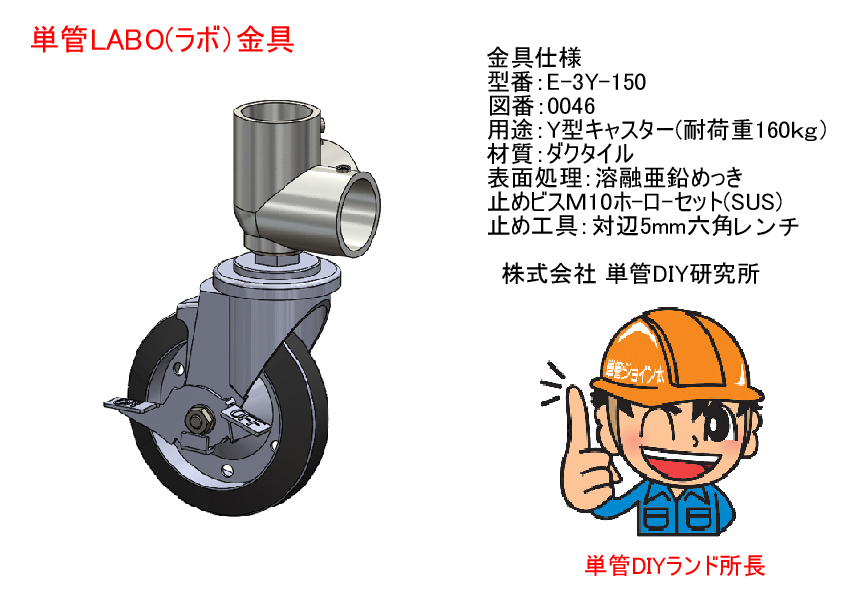

E-3Y-150  コーナーＹ型キャスター　耐荷重160ｋｇタイプ 3D-PDF

水平調整金具

ラボ金具 No. 0047( 金具の中まで見られる 3D-PDF )
F-1Ｃ-500 縦I型水平調整金具（500kg)　3D-PDF

ラボ金具 No. 0050( 金具の中まで見られる 3D-PDF
F-2LT-500 縦I型水平調整金具（500kg)　3D-PDF

ラボ金具 No. 0056( 金具の中まで見られる 3D-PDF )
F-3Y-500 縦I型水平調整金具（500kg)　3D-PDF

ベース金具

ラボ金具 No. 0059 ( 金具の中まで見られる 3D-PDF )

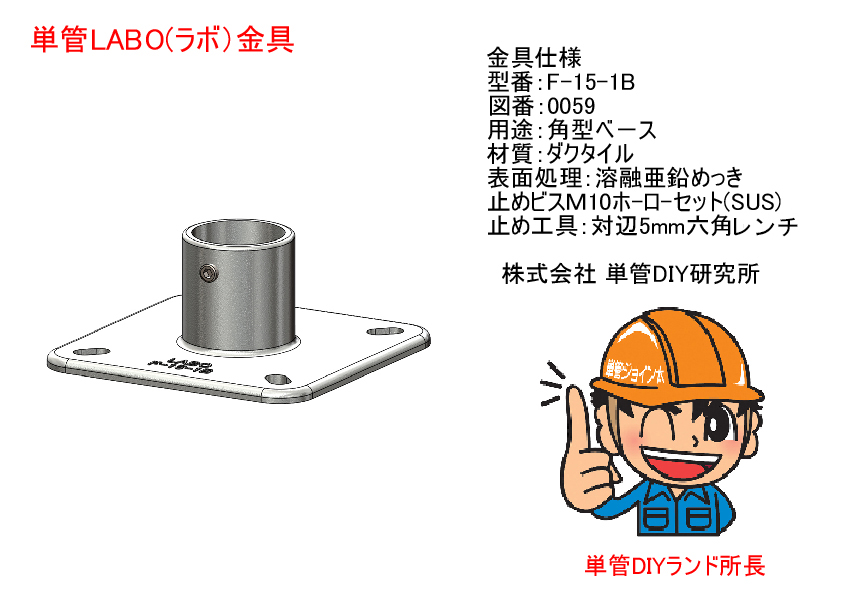

F-15-1B  角型ベース 3D-PDF

※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

ラボ金具 No. 0060 ( 金具の中まで見られる 3D-PDF )

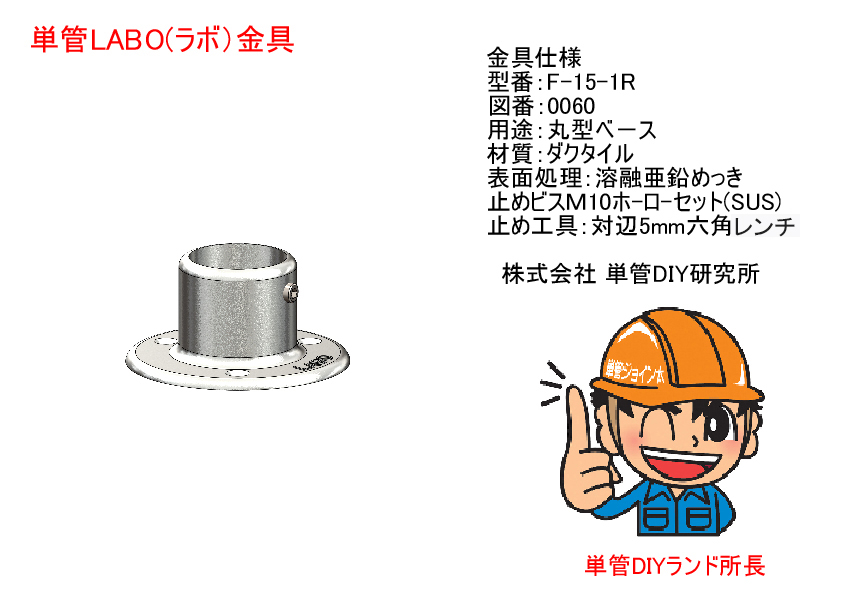

F-15-1R　丸形ベース 3D-PDF

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】

キャップ

ラボ金具　No. 0076 ( 金具の中まで見られる 3D-PDF )

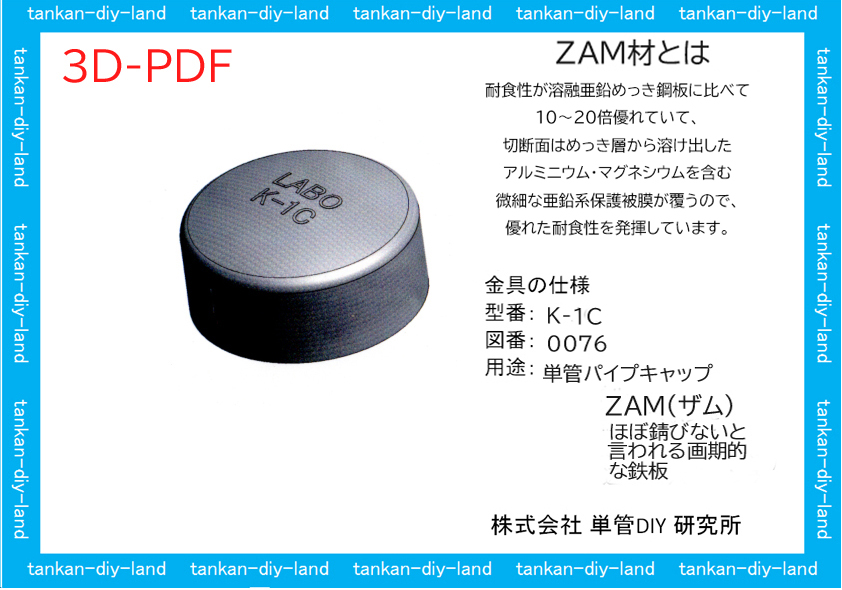

K-1C 　キャップ

ラボ金具　No. 0079 ( 金具の中まで見られる 3D-PDF )
K-1C (CR)　保護キャップ

↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓

ここからは、見て、知ると、鼻高々になる情報が満載、パイプDIY 仲間に自慢が出来ますよ ！！！・・単管工作の豆知識

ＬＡＢＯ(ラボ）金具類でこんな物もできます。

注意：チャート図は参考の構造であり、地域的（豪雪、強風、多雨、他）を考慮した構造に変更して設計して下さい。

サンプルチャート図の構造は保障値ではございません、自作工作物は自己責任となります。

アイソメとは、立体物を斜め方向から見た状態で表現する図法のひとつです。X・Y・Z の各軸を一定の角度で配置し、立体を均等に投影することで、奥行きや形状をわかりやすく示すことができます。
「アイソメトリック（isometric）図」の略称です。

PDFをダウンロードして、工作物のイラスト立体図描きにご利用下さい。
『あったらいいな』を形にするお手伝い・・A4（ＰＤＦ）ヨコ、サンプル自作用イメージチャート紙

ＬＡＢＯ（ラボ）キャスター工作物、こんな物が出来ます。

単管パイプ工作マニアの必需品『パイプ保管台』
下の掃除が簡単、雨の跳ね上げ汚れの軽減、底高パイプ保管台
単管パイプ保管台底高タイプ の２台1セット分、金具と保護キャップ数量『B-2T×8個・K-1C(CR)×12個』

単管パイプ扉の作り方・・・①垂れ防止のターンバックルでの筋交い　②トビラのストッパー（トビラ止め）

単管パイプ専用吊りバンド(J-TB)使用例

パイプと木材の直付け接続金具（J-1S)

ウエスタンラッチ（カインズホーム購入）　ウエスタンラッチの詳細は　カインズホーム　リンク

ドリルビスとは、薄い鉄板に穴を空けながらねじを締め込み止めるビスです。
金具取付には、ドリルで下穴3.8ｍｍ貫通させてドリルビスＭ4-16ｍｍでねじを切りながら締め付け固定する。

単管パイプ目隠し板塀　自由柱（背柱）タイプに使用金具類

目隠し板塀の表と裏側や基礎ブロック

基礎コンクリートの安全柵に使用金具（コンクリートにアンカーボルトで直止めサドルベース）

単管パイプと木材との接続金具　（バシッとツライチ）

基礎ブロックとは  建築資材店やホームセンター等で市販製品です。（沓石とも言うそうです）

サンプル写真、単管パイプ柵金具、直交クロスクランプ (B-2XB)　⇒

注意：単管パイプで小屋を建てる際は、建築基準法などの関連法令を事前にご確認ください。

単管パイプ多目的小屋　軒タイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

単管パイプ多目的小屋　テントタイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

開口部の強化『二重パイプ構造』屋根テントタイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

開口部の強化『二重パイプ構造』屋根軒タイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

単管パイプの多目的小屋

※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

窓を付ける
単管パイプにSPF材の枠を取り付ける金具（D-1Z）1ヶ所に4個使用（縦パイプ・横パイプに取付方）

ＬＡＢＯ金具は木材との相性を考えた金具です。
パイプが金具の肉厚分5ｍｍ浮くサドル　D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1LB(コーナー用サドルベース）
パイプに直付けサドル　J-1S(サドル）

単管パイプと（木材・コンクリート支柱）等の接続金具類
パイプが金具の肉厚分5ｍｍ浮くサドル　D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1LB(コーナー用サドルベース）
パイプに直付けサドル　J-1S(サドル）

単管パイプと木材のDIY工作に便利な、SPF材とは

注意：弊社HPに掲載している「工作写真・アイソメ立体図・動画」などは、参考資料であり、性能や強度を保証するものではありません。自作の工作物については自己責任でお願いします。
また、取り付け時には ビスの締め忘れに十分ご注意ください。

単管パイプ本来の物性値の変化で、強度の低下を起こす原因を出来る限り取り去る工夫をしよう。

だから金具も溶融亜鉛めっき（異種金属接触腐食と犠牲防触作用）

ＬＡＢＯ金具は溶融亜鉛めっき仕上です

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきにキズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。
鉄は価格が安く機械的性能が優れているので大量に使用されています。（だから金具も溶融亜鉛めっき仕上げ）

一度は見たことありますか！錆びの侵食はここから始まります、だから溶融亜鉛めっき

単管パイプの表面はポストジンク（PZ)高純度溶融亜鉛層 だから金具も同じ溶融亜鉛のＬＡＢＯ金具です。
注意：便利な仮設資材の市販製品のクランプも指定すれば溶融亜鉛めっき仕上げもあるそうです。

めっきの違い（電気めっきと溶融亜鉛めっき）で金具から侵食。パイプもいずれ錆びが広がる。（参考資料）

単管パイプ、重ければ、強いと思っていませんか？？？
＊ 単管パイプの強度とは、中間荷重（質量）を加えてから、取り去ると元に戻れる最大荷重（たわみ状態）
＊ たわみとは、元に戻れる曲がり
＊ 永久変形(曲がり）とは、曲がったまま元に戻らない

各メーカーにより製品のマーキングは異なりますが、マーキングのない製品については品質や規格面で注意が必要な場合があります。

現代農業から抜粋、大和鋼管工業の三宅洋司さんに聞いてみた。
単管パイプ国産メーカーの三社（大和鋼管工業、丸一鋼管、中山三星建材）なら安心です。

一般構造用炭素鋼鋼管（JIS G 3444)肉厚2.4ｍｍ　と　高張力炭素鋼鋼管肉厚1.8ｍｍ　の機械的性質
単管パイプの（肉厚1.8ｍｍと2.4ｍｍ）比較　（国内パイプメーカー様の資料の転載）

一般構造用炭素鋼鋼管（JIS G 3444)肉厚2.4ｍｍ　と　高張力炭素鋼鋼管肉厚1.8ｍｍ　の機械的性質

一般構造用炭素鋼鋼管（JIS G 3444)肉厚2.4ｍｍ　と　高張力炭素鋼鋼管肉厚1.8ｍｍ　の機械的性質
単管パイプの（肉厚1.8ｍｍと2.4ｍｍ）比較　（国内パイプメーカー様の資料の転載）

計算式・両端支点モーメントM=PL/4 (単管パイプの中間荷重）質量　PIPE-48.6×2.4　(JIS G 3444)『参考資料』

数式からの算出、単管パイプ肉厚2.4ｍｍの(JIS G 3444)中間荷重（10cm単位）（参考資料）

実際の中間強度が知りたくて、試験台を作り試験をやってみた・・・参考資料です。
単管パイプ2ｍ支点での中間荷重（質量）150ｋｇ～50ｋｇ単位でパイプの永久変形を確認しました。

簡易試験結果は下記の通りでした。
単管パイプ中間荷重、肉厚1.8ｍｍ×2000ｍｍは400kgで永久変形（荷重を取り去っても、曲がりは元に戻らなかった）参考資料
単管パイプ中間荷重、肉厚2.4ｍｍ×2000ｍｍは350kgで永久変形（荷重を取り去っても、曲がりは元に戻らなかった）参考資料

ＬＡＢＯ(ラボ）金具の止めビスとは・・ここが違う 　(本体ねじ部にサビが出ても結合しにくい為、止めビスにステンレスを使用）
金具の特徴：止めビスの締め付後、金具の突起がほぼ無く板等の取り付けがスッキリ出来ます。（引抜強度15Nmで610kg)

締め付け強度（トルク）と引き抜き強度への変化
単管パイプとＬＡＢＯ『ラボ』金具の引き抜き強度の目安（参考資料）
1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)
2)Lレンチで手締め引き抜き強度380ｋ（3720N）
3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)

お買い物はこちら ↓

単管ＤＩＹランド Youtubeチャンネル　 楽しく役立つ動画が沢山

※本サイトの掲載内容（画像、文章等）の一部及び全てについて、複製、翻案、改変等の一切の著作権侵害行為を固く禁じます。
株式会社 単管ＤＩＹ研究所

The post 単管金具 メーカー直販サイト ＬＡＢＯ（ラボ）継手の中まで見える 3D-PDF first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

ＬＡＢＯ金具を使って出来る、あんなものやこんなもの！！ ちょっと覗いてみてください↓↓

単管多目的ハウス　Google画像へリンク　ここをクリック

単管ＤＩＹランド 単管パイプ 中間強度　Google画像　ここをクリック

ＬＡＢＯ(ラボ）金具の4分割管止め　水滴が侵入しても金具内部に水がたまりにくく、自然に排出される構造です。

B-2TH金具、自在角度説明の動画

直交クランプ(B-2X)と(B-2XB)の比較動画

直交クロスクランプ（Ｂ-2ＸＢ）取り付け動画

蝶番（B-2H)取り付け動画

トビラ製作動画

※E-1C-125は販売を終了しています。

※E-2LT-125は販売を終了しています。

※E-2LY-125は販売を終了しています。

※E-3Y-125は販売を終了しています。

※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】

ＬＡＢＯ金具と単管DIY工作類

↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓

ここからは、見て、知ると、鼻高々になる情報が満載、パイプDIY 仲間に自慢が出来ますよ ！！！・・単管工作の豆知識

注意：チャート図は参考の構造であり、地域的（豪雪、強風、多雨、他）を考慮した構造に変更して設計して下さい。

サンプルチャート図の構造は保障値ではございません。自作工作物は自己責任となります。

チャート紙PDFをダウンロードして工作を楽々設計（金具・継手・ジョイント類とパイプの使用数量の概算を出してみよう）

『あったらいいな』を形にするお手伝い・・A4（ＰＤＦ）ヨコ、サンプル自作用イメージチャート紙

錆に強いＬＡＢＯ(ラボ）金具の表面処理（めっき）について
ＬＡＢＯ（ラボ）継手・金具・ジョイント・クランプ類は殆んどの商品が溶融亜鉛めっき仕上げです。詳しくは製品案内をご覧ください。

設置場所に合った基礎金具や基礎ブロックを選択してください。

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

ＬＡＢＯ(ラボ）金具は水滴が溜り難い・・・ここが違う　（管止めが4分割や、溜り部に穴、等の水の通り道があるから、錆にも強い）

単管パイプ端末専用（ゴム・安全・保護）キャップ）とは

ほぼ錆びないと言われているザムキャップ(K-1C)

引用元　株式会社Fugen

ＬＡＢＯ(ラボ）金具類でこんな物もできます。

ＬＡＢＯ（ラボ）キャスター工作物、こんな物が出来ます。

単管パイプ専用吊りバンド(J-TB)使用例

基礎ブロックとは  建築資材店やホームセンター等で市販製品です。（沓石とも言うそうです）

サンプル写真、単管パイプ柵金具、直交クロスクランプ (B-2XB)　⇒

注意：単管パイプで小屋を建てる際は、建築基準法などの関連法令を事前にご確認ください。

単管パイプの多目的小屋

※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

単管パイプ多目的小屋　軒タイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁も、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え品 鉄角根丸頭ボルト【M10-25-KS】

単管パイプ多目的小屋　テントタイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁も、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え品 鉄角根丸頭ボルト【M10-25-KS】

開口部の強化『二重パイプ構造』屋根軒タイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁も、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え品 鉄角根丸頭ボルト【M10-25-KS】

場所に合わせた自転車置き場

※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

窓を付ける
単管パイプにSPF材の枠を取り付ける　金具（D-1Z）を4個使用（縦パイプ・横パイプに取付け）

ＬＡＢＯ金具は木材との相性を考えた金具です
パイプが金具の肉厚分5ｍｍ浮くサドル　・D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1ＬB(コーナー用サドルベース）
パイプに直付けサドル　・Ｊ-1Ｓ(サドル）

※D-1LBは販売を終了しています　　後継品金具（木ねじ止め）コーナー用サドルベース金具ねじ用【D-1LB-S】

単管パイプと（木材・コンクリート支柱）等の接続金具類
パイプが金具の肉厚分5ｍｍ浮くサドル　・D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1ＬB(コーナー用サドルベース）
パイプに直付けサドル　・Ｊ-1Ｓ(サドル）

※D-1LBは販売を終了しています　　後継品金具（木ねじ止め）コーナー用サドルベース金具ねじ用【D-1LB-S】

単管パイプと木材のDIY工作に便利な、SPF材とは

注意：弊社HPの『掲載写真工作類・アイソメ立体図の工作・弊社の動画』などは参考資料であり保証値ではございません。自作工作物は自己責任となります。
！！！取り付けビスの締め忘れにも注意必要です！！！

単管パイプ本来の物性値の変化で、強度の低下を起こす原因を出来る限り取り去る工夫をしよう。

だから金具も溶融亜鉛めっき（異種金属接触腐食と犠牲防触作用）

ＬＡＢＯ金具は溶融亜鉛めっき仕上です

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきにキズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。
鉄は価格が安く機械的性能が優れているので大量に使用されています。（だから金具も溶融亜鉛めっき仕上げ）

一度は見たことありますか！錆びの侵食はここから始まります、だから溶融亜鉛めっき

単管パイプの表面はポストジンク（PZ)高純度溶融亜鉛層だから金具も同じ溶融亜鉛のＬＡＢＯ金具です。
注意：便利な仮設資材の市販製品のクランプも指定すれば溶融亜鉛めっき仕上げもあるそうです。

めっきの違い（電気めっきと溶融亜鉛めっき）で金具から侵食。パイプもいずれ錆びが広がる。（参考資料）

単管パイプ、重ければ、強いと思っていませんか？？？
＊ 単管パイプの強度とは、中間荷重（質量）を加えてから、取り去ると元に戻れる最大荷重（たわみ状態）
＊ たわみとは、元に戻れる曲がり
＊ 永久変形(曲がり）とは、曲がったまま元に戻らない

各メーカーにより製品のマーキングは異なりますが、マーキングのない製品については、品質や規格面で注意が必要な場合があります。

現代農業から抜粋、大和鋼管工業の三宅洋司さんに聞いてみた。
単管パイプ国産メーカーの三社（大和鋼管工業、丸一鋼管、中山三星建材）なら安心です。

一般構造用炭素鋼鋼管（JIS G 3444)肉厚2.4ｍｍ　と　高張力炭素鋼鋼管肉厚1.8ｍｍ　の機械的性質
単管パイプの（肉厚1.8ｍｍと2.4ｍｍ）比較　（国内パイプメーカー様の資料の転載）

一般構造用炭素鋼鋼管（JIS G 3444)肉厚2.4ｍｍ　と　高張力炭素鋼鋼管肉厚1.8ｍｍ　の機械的性質

一般構造用炭素鋼鋼管（JIS G 3444)肉厚2.4ｍｍ　と　高張力炭素鋼鋼管肉厚1.8ｍｍ　の機械的性質
単管パイプの（肉厚1.8ｍｍと2.4ｍｍ）比較　（国内パイプメーカー様の資料の転載）

計算式・両端支点モーメントM=PL/4 (単管パイプの中間荷重）質量　PIPE-48.6×2.4　(JIS G 3444)『参考資料』

数式からの算出、単管パイプ肉厚2.4ｍｍの(JIS G 3444)中間荷重（10cm単位）（参考資料）

実際の中間強度が知りたくて、試験台を作り試験をやってみた・・・参考資料です。
単管パイプ2ｍ支点での中間荷重（質量）150ｋｇ～50ｋｇ単位でパイプの永久変形を確認しました。

簡易試験結果は下記の通りでした。
単管パイプ中間荷重、肉厚1.8ｍｍ×2000ｍｍは400kgで永久変形（荷重を取り去っても、曲がりは元に戻らなかった）参考資料
単管パイプ中間荷重、肉厚2.4ｍｍ×2000ｍｍは350kgで永久変形（荷重を取り去っても、曲がりは元に戻らなかった）参考資料

ＬＡＢＯ(ラボ）金具の止めビスとは・・ここが違う 　(本体ねじ部にサビが出ても結合しにくい為、止めビスにステンレスを使用）
金具の特徴：止めビスの締め付後、金具の突起がほぼ無く板等の取り付けがスッキリ出来ます。（引抜強度15Nmで610kg）

締め付け強度（トルク）と引き抜き強度への変化
単管パイプとＬＡＢＯ『ラボ』金具の引き抜き強度の目安（参考資料）
1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)
2)六角レンチで手締め引き抜き強度380ｋ（3720N）
3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)

お買い物はこちら ↓

単管ＤＩＹランド　 Youtubeチャンネル 　楽しく役立つ動画が沢山

※本サイトの掲載内容（画像、文章等）の一部及び全てについて、複製、翻案、改変等の一切の著作権侵害行為を固く禁じます。

株式会社 単管ＤＩＹ研究所

The post 単管パイプ 継手通販サイト ＬＡＢＯ(ラボ）金具 tankan.tv first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.
