今回は izumi様 よりいただきました、防護柵です。

こちらの防護柵、なんと、「牛の積み下ろしをする際の飛び出し・転落をしないように設けた防護柵」なんだそうです！
牛さん用の柵！！
まさか牛さんのための柵にＬＡＢＯ金具をご活用いただけるとは私たちも予想しておらず、大変ありがたく、そして驚いています！DIYの可能性は本当に無限大ですね☆

控え柱の上部（支柱を支えている部分）には【D-1S】と【D-1E】をご使用いただいています。
これは、弊社でもよく採用する組み合わせで、izumi様にもお選びいただけたこと、大変光栄に思います！！
参考ブログ
単管パイプ自由柱・間仕切り柱・フェンス類とパイプ柵の紹介
自作 地震に安全対策 目隠し塀・柵・囲い・外構 単管パイプDIY　等々

控え柱下部は、地面に基礎ブロックを埋め込んでしっかりと固定されているようです。そして、基礎ブロックと控え柱を一般的なクランプで接続されていますね。

実は弊社でも今後こういった接続が行える金具の開発を進めています。完成しましたらまたご報告いたしますので、今しばらくお待ちください！

次は別角度からのお写真になります。

坂道に沿って防護柵が製作されていることが分かります。
上部の手すり部分には【D-1S】と【D-1E】を使用し、中間の繋ぎ部分には【D-1W】と【D-1E】を組わせることで、坂道の傾斜に対応した見事な柵に仕上がっています！

ＬＡＢＯ金具が、大切な牛さんたちの安全に少しでも貢献できれば、私たちも本当に嬉しいです。
izumi様、この度はＬＡＢＯ金具のご利用とお写真のご提供、誠にありがとうございました＼(^▽^)／

お客様からいただいたDIY作品ご紹介ページ「工作展示会」にも、アイディア作品がたくさん載っています。
皆様のご投稿、お待ちしてます！
（※弊社基準を満たした作品のみ掲載とさせていただきますのでご了承ください。）

こちらのブログもチェック⇒【投稿してね！】工作展示会ページのお知らせ

「ＬＡＢＯ金具」は(株)単管ＤＩＹ研究所の商標です。類似品にご注意ください。※商標登録出願中

※本サイトの掲載内容（画像、文章等）の一部及び全てについて、複製、翻案、改変等の一切の著作権侵害行為を固く禁じます。
株式会社 単管ＤＩＹ研究所

The post 【お客様投稿作品】牛の安全を守る！ＬＡＢＯ金具を活用した防護柵 first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

簡易引張試験機はこちら

☆いつもと同じです☆

引張試験

約500㎏で引き上げました、下図が荷重をかけている状態です。

約500㎏で引っ張りましたが破損はありませんでした。（保証値ではございません 参考値としてご承知おきください）

約500㎏で引き上げた時のB-2Xのアップ画像

簡易引張試験の結果は以上の通りとなりましたが、ご使用状況によって上記の性能が発揮できない場合がございます。

ご製作の際には十分に余裕をもってご検討くださいますよう、お願い申し上げます。

B-2Xショッピングページ

簡易引張試験記事

　TB-6はこちら

　B-2XBはこちら

　D-1Sはこちら

　Ｄ-1ＳＵはこちら

他にもいろいろな金具がありますので、ぜひショップページで見てみてくださいね。

※本サイトの掲載内容（画像、文章等）の一部及び全てについて、複製、翻案、改変等の一切の著作権侵害行為を固く禁じます。
株式会社 単管ＤＩＹ研究所

The post 直交金具【B-2X】の荷重試験をしました！ first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

お買い物は下記画像リンクか、当サイト右上「ショッピング」から可能です！

Google画像検索で作りたいイメージに近い画像をクリックすれば、イメージ図や継手金具の選択が簡単にできます。

多くの単管工作物の使用金具がわかる　Google画像へリンク

単管パイプの強度とは・・・たわみ（曲がり）が元に戻れる荷重（Google画像にリンク）

単管多目的ハウス　Google画像へリンク　ここをクリック

ＬＡＢＯ金具を使って出来る、あんなものやこんなもの！！ ちょっと覗いてみてください↓↓

単管パイプ小屋切妻タイプの多目的　ＬＡＢＯ(ラボ）金具

※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

基礎部の選択部品と市販基礎ブロック類

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

『バシッとツライチ』木材とのパイプ接続は、サドルベース ＬＡＢＯ（ラボ）金具

自分でアレンジ　多目的ハウス

多目的単管パイプハウス　　拡大したり、金具の裏側や、屋根の裏なども見られる　3D-PDF

多目的単管パイプハウス

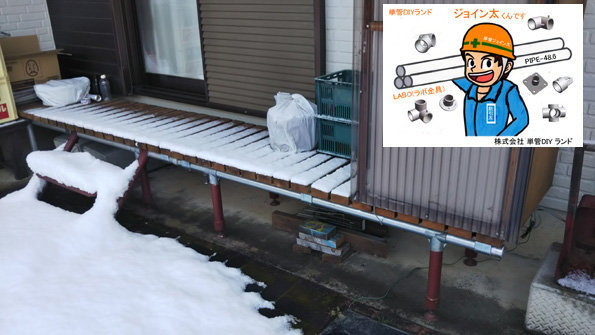

庭に屋根付きデッキ　　手摺スロープ付き

単管パイプ小屋にアルミサッシの取り付け枠金具（Ｄ-1Ｚ）四角で（SPF材）木ねじで固定

単管パイプ多目的小屋　軒タイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

単管パイプ多目的小屋　テントタイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

場所に合わせた自転車置き場

※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

注意：単管パイプで小屋を建てる際は、建築基準法などの関連法令を事前にご確認ください。

単管パイプ工作マニアの必需品『パイプ保管台』
下の掃除が簡単、雨の跳ね上げ汚れの軽減、底高パイプ保管台
単管パイプ保管台底高タイプ の２台1セット分、金具と保護キャプ数量『B-2T×8個・K-1C(CR)×12個』

ほぼ錆びないと言われる画期的なザム鉄板使用の 単管パイプ専用　ＬＡＢＯキャップ　(K-1C)
単管パイプキャップのZAN(ザム）鋼板とは、ほぼ錆びないと言われる画期的な鉄板。単管パイプとほぼ同じ材質です。

ゴムキャップ・安全キャップ・保護キャップ（クロロプレングム）とは

設置場所に合った基礎金具や基礎ブロックを選択してください。

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

単管パイプ専用吊りバンド(J-TB)使用例

基礎ブロックとは  建築資材店やホームセンター等で市販製品です。（沓石とも言うそうです）

サンプル写真、単管パイプ柵金具、直交クロスクランプ (B-2XB)　⇒

便利な角根ボルトも取り扱い販売しております。
ＬＡＢＯ（ラボ）金具同志の接続に便利な角根ボルト（根角）丸頭タイプ（M10-25-N)

※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

ＬＡＢＯ(ラボ）金具類でこんな物もできます。

単管パイプ工作の　金具と木材は『バシッとツライチ』だからＬＡＢＯ金具です！！
単管パイプと木材の接続金具類

小屋のドア金具市販品購入　ウエスタンラッチの詳細は　カインズホーム　リンク

単管パイプ切妻小屋の（ドア・トビラ）作りの使用金具

単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い　②トビラのストッパー（トビラ止め）

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

アイソメとは、立体物を斜め方向から見た状態で表現する図法のひとつです。X・Y・Z の各軸を一定の角度で配置し、立体を均等に投影することで、奥行きや形状をわかりやすく示すことができます。
「アイソメトリック（isometric）図」の略称です。

『あったらいいな』を形にするお手伝い・・A4（ＰＤＦ）ヨコ、サンプル自作用イメージチャート紙

単管パイプ工作の柱の基礎と横端末や枠の取り付けの選択

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

単管パイプにSPF材の枠を取り付ける金具（D-1Z)1ヶ所に4個使用（縦パイプ・横パイプに取付方）

バシッとツライチ　木材との接続はＬＡＢＯ（ラボ）金具

単管パイプ小屋の屋根、波板張り

単管パイプザムキャップ
ZAM材とは：一般的な溶融亜鉛めっき鋼板より10〜20倍の耐食性があります。
亜鉛・アルミニウム・マグネシウムを含むめっき層が表面を守り、切断面にも自然に保護皮膜ができるため、加工後も錆びにくいのが特徴です（型番K-1C）。

庭にウッドデッキを作る

単管工作名人のあんな物こんな物　作ってみたい方はここをクリックGoogle画像で確認

単管パイプ継手DIY工作　新キャラクターの紹介（単管ジョイン太くんです）

直交金具（クロスクランプ）型番B-2XB　 仕様
材質：ダクタイル　表面処理：溶融亜鉛めっき仕上げ　止めビス：六角穴付き止めねじ（M10×10）（SUS)  止め工具：対辺5ｍｍ六角レンチ　※一部例外あり

直交クロスクランプ（Ｂ-2ＸＢ）　単管パイプ自由柱

直交金具（Ｂ-2Ｘ）　単管パイプ自由柱

※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

単管パイプ小屋のドア作り

非常階段　（単管パイプ螺旋階段）

単管パイプ小屋

ガーデンデッキ屋根付き

単管パイプの多目的ハウス工事途中

単管パイプ小屋とフェンスとゲート

単管パイプ専用継手金具ＬＡＢＯ(ラボ）ジョイント

単管パイプ小屋　テントタイプ

移動小型倉庫

あずまや

あずまや

単管パイプ小屋　トビラ作り

ポリカ波板取付用、横桟取付（SPF材38×89×3600）取付金具ＬＡＢＯ金具（J-1S)

注意：弊社HPに掲載している「工作写真・アイソメ立体図・動画」などは、参考資料であり、性能や強度を保証するものではありません。自作の工作物については自己責任でお願いします。
また、取り付け時には ビスの締め忘れに十分ご注意ください。

イベントテント

パイプハウス

軒タイプハウス

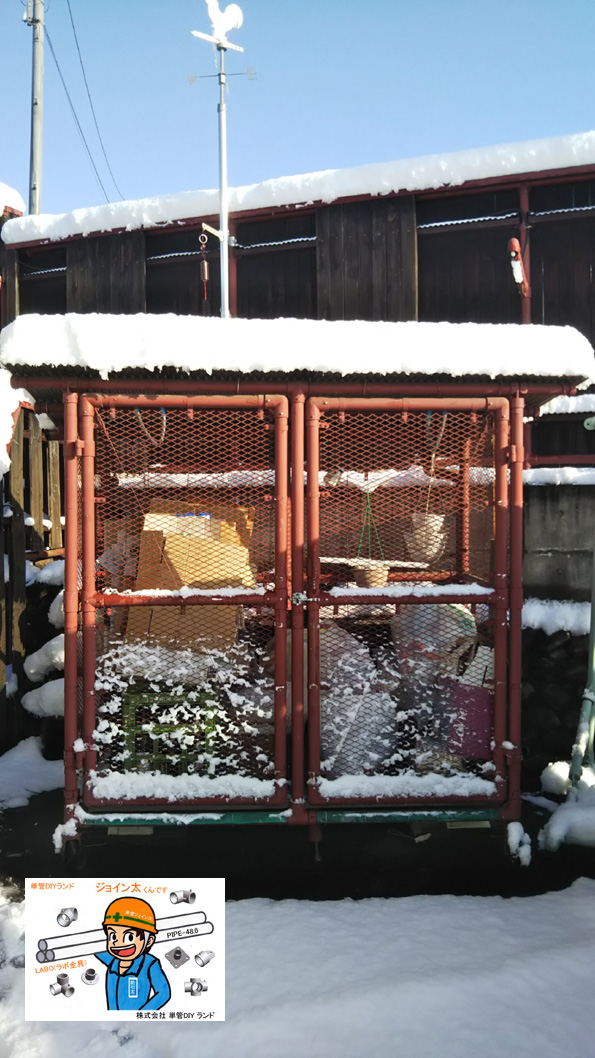

ゴミステーション

移動ゴミステーション（網・エキスパンドメタル）

単管パイプ小屋　屋根のポリカ波板の取付中

ＬＡＢＯ金具は木材との相性を考えた金具です。
パイプが金具の肉厚分5ｍｍ浮くサドル　D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1LB(コーナー用サドルベース）
パイプに直付けサドル　J-1S(サドル）

単管パイプと（木材・コンクリート支柱）等の接続金具類
パイプが金具の肉厚分5ｍｍ浮くサドル　D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1LB(コーナー用サドルベース）
パイプに直付けサドル　J-1S(サドル）

単管パイプと木材の直付け接続金具（J-1S)亜鉛鍍金鋼板製

単管パイプと木材のDIY工作に便利な、SPF材とは（ツーバイーフォー木材）

単管パイプ本来の物性値の変化で、強度の低下を起こす原因を出来る限り取り去る工夫をしよう。

だから金具も溶融亜鉛めっき（異種金属接触腐食と犠牲防触作用）

ＬＡＢＯ金具は溶融亜鉛めっき仕上です

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきにキズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。
鉄は価格が安く機械的性能が優れているので大量に使用されています。（だから金具も溶融亜鉛めっき仕上げ）

一度は見たことありますか！錆びの侵食はここから始まります、だから溶融亜鉛めっき

単管パイプの表面はポストジンク（PZ)高純度溶融亜鉛層 だから金具も同じ溶融亜鉛のＬＡＢＯ金具です。
注意：便利な仮設資材の市販製品のクランプも指定すれば溶融亜鉛めっき仕上げもあるそうです。

めっきの違い（電気めっきと溶融亜鉛めっき）で金具から侵食。パイプもいずれ錆びが広がる。（参考資料）

単管パイプの中間荷重の(JIS G 3444) 参考資料

単管パイプとＬＡＢＯ『ラボ』金具の引き抜き強度の目安（参考資料）
1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)
2)六角レンチで手締め引き抜き強度380ｋ（3720N）
3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)

お買い物はこちら↓

単管ＤＩＹランド Youtubeチャンネル 楽しく役立つ動画が沢山

※本サイトの掲載内容（画像、文章等）の一部及び全てについて、複製、翻案、改変等の一切の著作権侵害行為を固く禁じます。
株式会社 単管ＤＩＹ研究所

The post 単管パイプで造る小屋、倉庫、自転車置場　ＬＡＢＯ（ラボ）メーカークランプ直販サイト first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

お買い物は下記画像リンクか、当サイト右上「ショッピング」から可能です！

単管パイプ継手DIY工作のフェンス・柵

ＬＡＢＯ金具を使って出来る、あんなものやこんなもの！！ ちょっと覗いてみてください↓↓

単管工作名人ブログ　Google画像へリンク　ここをクリック

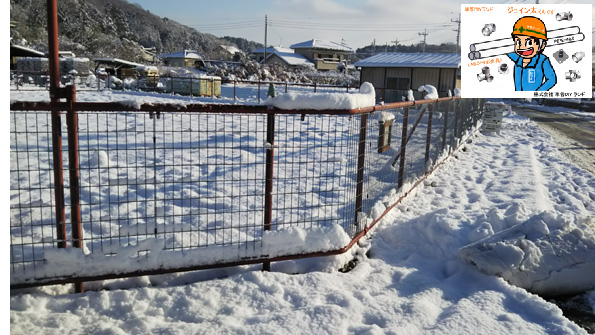

単管パイプ　柵・金網フェンス　イロイロ

保護キャップ付きで、『チョット温かい』単管パイプ柵

ゲ－ト・扉・ドア等の蝶番（ヒンジ）

直交金具（クロスクランプ）型番B-2XB　 仕様
材質：ダクタイル　表面処理：溶融亜鉛めっき仕上げ　止めビス：六角穴付き止めねじ（M10×10）（SUS)  止め工具：対辺5ｍｍ六角レンチ　※一部例外あり

単管パイプ支柱を２本追加で建てました。足場パイプを『仮設資材から建築資材へ導くＬＡＢＯ金具』

ＬＡＢＯ直交クロスクランプ（B-2XB）は　318kgの荷重でも破損しませんでした。（参考値です）

ＬＡＢＯ金具　直交クロスクランプ（B-2XB)

単管パイプ専用金具　Ｂ-2ＸＢ　　くるくる回して　大きく・小さく・下から・上から　いろいろ見られる　3D-PDF

ＬＡＢＯ金具　直交クロスクランプ（B-2XB)

単管パイプ柵　直交タイプの使用金具

単管パイプ柵　使用金具

単管パイプザムキャップ発売開始
ZAM材とは：非常に錆びにくい画期的な鉄板で、一般的な溶融亜鉛めっき鋼板よりも耐食性が10〜20倍高い。切断面も、アルミニウムとマグネシウムを含む亜鉛系の保護皮膜が自然に形成されるため、優れた耐食性を保つ。（型番K-1C）

ほぼ錆びないと言われる画期的なザム鉄板使用の 単管パイプ専用　ＬＡＢＯキャップ　(K-1C)
ZAM（ザム）材とは　　単管キャップ（Ｋ-1Ｃ）の材料　ZAM（ザム）鋼板というめっき・・・日新産工（株）

引用元　株式会社Fugen

保護キャップ　材質（クロロプレンゴム）　使用環境により異なりますので、劣化したら交換してください。

単管パイプ工作マニアの必需品『パイプ保管台』
下の掃除が簡単、雨の跳ね上げ汚れの軽減、底高パイプ保管台
単管パイプ保管台底高タイプ の２台1セット分、金具と保護キャプ数量『B-2T×8個・K-1C(CR)×12個』

設置場所に合った基礎金具や基礎ブロックを選択してください。

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

基礎ブロックとは  建築資材店やホームセンター等で市販製品です。（沓石とも言うそうです）

サンプル写真、単管パイプ柵金具、直交クロスクランプ (B-2XB)　⇒

便利な角根ボルトも取り扱い販売しております。
ＬＡＢＯ（ラボ）金具同士の接続に便利な角根ボルト（根角）丸頭タイプ（M10-25-N)

※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

その他 ｢ 柵 ｣ の記事もご覧ください。

単管パイプと木材の接続金具類

フェンス

単管パイプ専用吊りバンド(J-TB)使用例（市販のフェンス類）

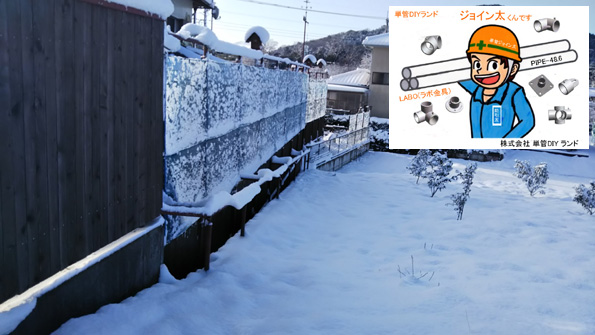

単管パイプの防風ネットと板塀の骨組

単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い　②トビラのストッパー（トビラ止め）

ウエスタンラッチ　ウエスタンラッチの詳細は　カインズホーム　リンク

ドリルビスとは、薄い鉄板に穴を空けながらねじで締め込み止めるビスです。
金具取付にはドリルで下穴3.8ｍｍ貫通してドリルビスＭ4-16ｍｍでねじを切りながら締め付け固定する。

注意：単管パイプで小屋を建てる際は、建築基準法などの関連法令を事前にご確認ください。

単管パイプの多目的小屋

※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

単管パイプ多目的小屋　軒タイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

単管パイプ多目的小屋　テントタイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

開口部の強化『二重パイプ構造』屋根軒タイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

場所に合わせた自転車置き場

窓を付ける
単管パイプにSPF材の枠を取り付ける金具（D-1Z）1ヶ所に4個使用（縦パイプ・横パイプに取付方）

ＬＡＢＯ金具は木材との相性を考えた金具です。
パイプが金具の肉厚分5ｍｍ浮くサドル　D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1LB(コーナー用サドルベース）
パイプに直付けサドル　J-1S(サドル）

単管パイプと（木材・コンクリート支柱）等の接続金具類
パイプが金具の肉厚分5ｍｍ浮くサドル　D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1LB(コーナー用サドルベース）
パイプに直付けサドル　J-1S(サドル）

単管パイプと木材の直付け接続金具（J-1S)亜鉛鍍金鋼板製

単管パイプと木材のDIY工作に便利なSPF材とは

注意：弊社HPに掲載している「工作写真・アイソメ立体図・動画」などは、参考資料であり、性能や強度を保証するものではありません。自作の工作物については自己責任でお願いします。
また、取り付け時には ビスの締め忘れに十分ご注意ください。

ＬＡＢＯ（ラボ）金具は溶融亜鉛めっき仕上げです・・・ドブめっきとか天ぷらめっきとも呼ぶ・・
ＬＡＢＯ金具と単管DIY工作類

だから金具も溶融亜鉛めっき（異種金属接触腐食と犠牲防触作用）

ＬＡＢＯ金具は溶融亜鉛めっき仕上です

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきにキズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。
鉄は価格が安く機械的性能が優れているので大量に使用されています。（だから金具も溶融亜鉛めっき仕上げ）

一度は見たことありますか！錆びの侵食はここから始まります、だから溶融亜鉛めっき

単管パイプの表面はポストジンク（PZ)高純度溶融亜鉛層 だから金具も同じ溶融亜鉛のＬＡＢＯ金具です。
注意：便利な仮設資材の市販製品のクランプも指定すれば溶融亜鉛めっき仕上げもあるそうです。

めっきの違い（電気めっきと溶融亜鉛めっき）で金具から侵食。パイプもいずれ錆びが広がる。（参考資料）

DIYパイプ工作は出来る限りパイプの加工は避ける。パイプ本来の物性値の変化により強度の低下を回避して安全第一を優先する。

単管パイプの中間荷重の(JIS G 3444) 参考資料

単管パイプとＬＡＢＯ『ラボ』金具の引き抜き強度の目安（参考資料）
1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)
2)Lレンチで手締め引き抜き強度380ｋ（3720N）
3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)

お買い物はこちら ↓

単管ＤＩＹランド Youtubeチャンネル 楽しく役立つ動画が沢山

※本サイトの掲載内容（画像、文章等）の一部及び全てについて、複製、翻案、改変等の一切の著作権侵害行為を固く禁じます。
株式会社 単管ＤＩＹ研究所

The post 単管パイプ自由柱・間仕切り柱・フェンス類とパイプ柵の紹介 ＬＡＢＯ直販ｻｲﾄ tankan.tv first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

お買い物は下記画像リンクか、当サイト右上「ショッピング」から可能です！

野球用ネットのご製作写真をご提供いただきました！　ご提供いただいたのは、金欠の野球部を救う保護者一同様です。　お名前通り、やはり野球部員の保護者の方々の力作なのだと想像できます。
ＬＡＢＯ金具を使って手作りすれば、既製品には無いサイズの製作も可能！　大きなサイズでも、経費を抑えられそうです。　金欠野球部を救う保護者一同様、この度は、ＬＡＢＯ金具でのご製作、また、お写真のご提供誠にありがとうございました！

※このページはお客様からご提供いただいた内容になりますので、二次使用は堅くお断りいたします。詳しくは利用規約・免責事項をご覧ください※

ＬＡＢＯ金具の使用場所と数量を、アイソメ図を描いて確認してみました！アイソメ図を描くと、イメージが湧きやすいと思います。

※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

アイソメ図の描き方をYouTubeチャンネルでもご紹介しています！良かったらご覧ください↓↓↓

単管パイプでＤＩＹする際に便利な「アイソメ図」の描き方をご紹介！！【単管名人編】#1

アイソメ図の描き方をゆっくりと解説！！単管パイプ工作【単管ジョイン太くん編】#2

アイソメ図はこのページの下部に掲載していますので、印刷してご利用ください

野球ネットの完成です。下部に単管パイプを2本使用して、ネットの下をボールが通り抜けしないように工夫されていますね、ナイスアイディアです！　『D-1Ｓ金具4個と角根ボルト4個』で接続　追加工事です。

二つ向かい合わせてネットを渡せば、こんな形にして使用することも可能ですね。一つのデザインを製作で使い方は二通り以上、これはすごい！またまたナイスアイディア☆

バッティングゲージとして使っていらっしゃるのでしょうか？

金欠野球部を救う保護者一同の皆様、お疲れ様でした。　保護者の方々のご協力とアイディアで、野球部の皆さんは野球の練習に一層気合いが入ること間違いなしですね。　皆様からのご提供写真に、私たちも毎回感心させられっぱなしです！
単管パイプとＬＡＢＯ金具を使ったＤＩＹは、まだまだ奥が深そうですね。　金欠野球部を救う保護者一同様、この度は素晴らしい工作物のお写真をありがとうございました。

↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓

ここからは、見て、知ると、鼻高々になる情報が満載、パイプDIY 仲間に自慢が出来ますよ ！！！・・単管工作の豆知識

単管パイプ工作マニアの必需品『パイプ保管台』
下の掃除が簡単、雨の跳ね上げ汚れの軽減、底高パイプ保管台
単管パイプ保管台底高タイプ の２台1セット分、金具と保護キャプ数量『B-2T×8個・K-1C(CR)×12個』

ほぼ錆びないと言われる画期的なザム鉄板使用の 単管パイプ専用　ＬＡＢＯキャップ　(K-1C)
単管パイプキャップのZAＭ(ザム）鋼板とは（ほぼ錆びないと言われる画期的な鉄板）単管パイプとほぼ同じ材質です。

引用元　株式会社Fugen

ちょっと暖かい保護キャップ使用の柵（クロロプレンゴム）は耐候性がある為に想像以上に長持ちしますよ・・・
ＬＡＢＯ protection cap K-1C(CR)  とは保護キャップ
材質（クロロプレンゴム）　使用環境により異なりますので、劣化したら交換してください。

設置場所に合った基礎金具や基礎ブロックを選択してください。

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

単管パイプ専用吊りバンド(J-TB)使用例

基礎ブロックとは  建築資材店やホームセンター等で市販製品です。（沓石とも言うそうです）

サンプル写真、単管パイプ柵金具、直交クロスクランプ (B-2XB)　⇒

便利な角根ボルトも取り扱い販売しております。
ＬＡＢＯ（ラボ）金具同志の接続に便利な角根ボルト（根角）丸頭タイプ（M10-25-N)

※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い　②トビラのストッパー（トビラ止め）

ウエスタンラッチ　ウエスタンラッチの詳細は　カインズホーム　リンク

ドリルビスとは、薄い鉄板に穴を空けながらねじで締め込み止めるビスです。
金具取付にはドリルで下穴3.8ｍｍ貫通してドリルビスＭ4-16ｍｍでねじを切りながら締め付け固定する。

扱いやすく、サビづらいＬＡＢＯ金具で、ぜひ皆様も世界に一つだけの、アイディア単管パイプ工作に挑戦してみてください！
錆びに強いＬＡＢＯ（ラボ）金具

注意：弊社HPに掲載している「工作写真・アイソメ立体図・動画」などは、参考資料であり、性能や強度を保証するものではありません。自作の工作物については自己責任でお願いします。
また、取り付け時には ビスの締め忘れに十分ご注意ください。

単管パイプ本来の物性値の変化で、強度の低下を起こす原因を出来る限り取り去る工夫をしよう。

単管パイプ小屋の木材との接続用金具

単管パイプと木材との接続金具

単管パイプと木材との接続金具

単管パイプ目隠し板塀　自由柱（背柱）タイプに使用金具類

目隠し板塀の表と裏側や基礎ブロック

基礎コンクリートの安全柵に使用金具（コンクリートにアンカーボルトで直止めサドルベース）

注意：単管パイプで小屋を建てる際は、建築基準法などの関連法令を事前にご確認ください。

単管パイプ多目的小屋　軒タイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

単管パイプ多目的小屋　テントタイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

開口部の強化『二重パイプ構造』屋根テントタイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

開口部の強化『二重パイプ構造』屋根軒タイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

単管パイプの多目的小屋

※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い　②トビラのストッパー（トビラ止め）

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

単管パイプ小屋

窓を付ける
単管パイプにSPF材の枠を取り付ける金具（D-1Z）1ヶ所に4個使用（縦パイプ・横パイプに取付方）

ＬＡＢＯ金具は木材との相性を考えた金具です。
パイプが金具の肉厚分5ｍｍ浮くサドル　D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1LB(コーナー用サドルベース）
パイプに直付けサドル　J-1S(サドル）

単管パイプと（木材・コンクリート支柱）等の接続金具類
パイプが金具の肉厚分5ｍｍ浮くサドル　D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1LB(コーナー用サドルベース）
パイプに直付けサドル　J-1S(サドル）

サドル(J-1S)は単管パイプ専用外径48.6

単管パイプと木材のDIY工作に便利な、SPF材とは

ＬＡＢＯ(ラボ）金具類でこんな物もできます。

だから金具も溶融亜鉛めっき（異種金属接触腐食と犠牲防触作用）

ＬＡＢＯ金具は溶融亜鉛めっき仕上です

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきにキズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。
鉄は価格が安く機械的性能が優れているので大量に使用されています。（だから金具も溶融亜鉛めっき仕上げ）

一度は見たことありますか！錆びの侵食はここから始まります、だから溶融亜鉛めっき

単管パイプの表面はポストジンク（PZ)高純度溶融亜鉛層 だから金具も同じ溶融亜鉛のＬＡＢＯ金具です。
注意：便利な仮設資材の市販製品のクランプも指定すれば溶融亜鉛めっき仕上げもあるそうです。

めっきの違い（電気めっきと溶融亜鉛めっき）で金具から侵食。パイプもいずれ錆びが広がる。（参考資料）

単管パイプ、重ければ、強いと思っていませんか？？？
＊ 単管パイプの強度とは、中間荷重（質量）を加えてから、取り去ると元に戻れる最大荷重（たわみ状態）
＊ たわみとは、元に戻れる曲がり
＊ 永久変形(曲がり）とは、曲がったまま元に戻らない

各メーカーにより製品のマーキングは異なりますが、マーキングのない製品については品質や規格面で注意が必要な場合があります。

単管パイプとＬＡＢＯ『ラボ』金具の引き抜き強度の目安（参考資料）

お買い物はこちら

単管ＤＩＹランド Youtubeチャンネル 楽しく役立つ動画が沢山

※本サイトの掲載内容（画像、文章等）の一部及び全てについて、複製、翻案、改変等の一切の著作権侵害行為を固く禁じます。
株式会社 単管ＤＩＹ研究所

The post 【お客様投稿作品】 野球ネット 金欠の野球部を救う保護者一同様のご提供画像 単管パイプ工作 ＬＡＢＯ（ラボ）金具直販サイト first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

お買い物は下記画像リンクか、当サイト右上「ショッピング」から可能です！

ＬＡＢＯ金具を使って出来る、あんなものやこんなもの！！ ちょっと覗いてみてください↓↓

アイソメ立体図単管工作サンプル　Google画像へリンク  ここをクリック

単管パイプDIY工作　Google画像へリンク　ここをクリック

工作前にアイソメ立体図を描いてみると、金具とパイプの拾い出しが楽になります。

開口部の強化『二重パイプ構造』
アイソメ立体図での単管パイプ小屋（出入り口強化、ドア付き）に使用したＬＡＢＯ金具類と数量
※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

単管パイプ小屋 （Ｗ4180×D2120×Ｈ2350㎜）に使用したパイプの長さと本数

基礎部の選択部品と市販基礎ブロック類

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

単管パイプ小屋の骨組み
使用場所に金具を置きパイプに挿入し忘れを防ぐ

組み立て開始

組み立て途中

棟木と垂木の接続・開口部の強化『二重パイプ構造』

端の棟木と垂木の接続

軒桁と垂木と柱と小屋梁中間部接続

真束と軒桁の接続

軒桁と垂木と真束接続

作業性が良い角根丸頭ボルトセット（M10-25-N)角根ボルト・ワッシャー・スプリングワッシャー・ナット の『4点1組』

※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

屋根の接続模様

開口部の強化『二重パイプ構造』
注意：完成したら安全の為に、再度全ての金具止めねじの締め忘れの確認をお願します。
完成　注意：外壁をどうするかで取り付ける金具の選択が必要です。（W-4180×D-2120×H-2350）

扉の造り方・蝶番・手摺・錠前金具・垂れ防止対策・ストッパー対策

トビラ製作開始

トビラ製作に重要な所
➀ストッパー　➀垂れ防止（ターバックル）で筋交い　③錠前用金具（片側サドルベース）④取っ手

➀垂れ防止（ターバックル）で対策

錠前取り付け部をサドルベース(D-1SB)と取っ手としてB-2Xを使用

単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い　②トビラのストッパー（トビラ止め）

ウエスタンラッチ（カインズホーム購入）取付ＬＡＢＯ金具（D-1SB）×3個　ドリルビスＭ4-16×6本（SUS）使用

自動門艦錠（ウエスタンラッチ）　KWT-515 　下穴3.5ｍｍを開けてドリルビスをねじ込む。

ウエスタンラッチの取り付けは、下穴3.5ｍｍを貫通してＭ4-16ｍｍ(sus)のドリルビスをねじ込み金具を止める。

単管ジョイン太くんの一押しの『ウエスタンラッチ』はドアを戻せば、自動で止まります。

ドリルビスとは、薄い鉄板に穴を空けながらねじで締め込み止めるビスです。
金具取付にはドリルで下穴3.8ｍｍ貫通してドリルビスＭ4-16ｍｍでねじを切りながら締め付け固定する。

ウエスタンラッチ（カインズホーム購入）　ウエスタンラッチの詳細は　カインズホーム　リンク

ウエスタンラッチは錠前（鍵）も付けられます。

ウエスタンラッチは紐を小屋内に置く事で、閉じ込められる事の防止が出来ます。

蝶番（ヒンジ）金具

単管パイプ小屋の骨組み完成　大きさ外径約（Ｗ4180×Ｓ2120×Ｈ2350㎜）

単管パイプ工作マニアの必需品『パイプ保管台』
下の掃除が簡単、雨の跳ね上げ汚れの軽減、底高パイプ保管台
単管パイプ保管台底高タイプ の２台1セット分、金具と保護キャプ数量『B-2T×8個・K-1C(CR)×12個』

単管パイプ小屋の屋根作り
パイプにサドル（Ｊ－1Ｓ）で横桟（SPF材38×89×3600）を取り付けて波板やトタンを張るタイプ

棟波板の取付　（全体に板やベニヤ板等張ると太陽光を遮断します）

ポリカ波板と木材の取付金具はホームセンターでイロイロ有ります、選択して、波板の山の頂上から止める事が重要です。

波板取付金具　市販品イロイロ選択出来ます。

市販品、屋根用波板と棟板

横桟（ＳＰＦ材）とパイプの接続金具（J-1S)

横桟板と垂木パイプの接続 ＬＡＢＯ金具（Ｊ-1Ｓ）（全体に板やベニヤ板等張ると太陽光を遮断します）

横桟板と波板の接続　（全体に板やベニヤ板等張ると太陽光を遮断します）

単管パイプ小屋に窓のサッシ枠を取り付け
単管パイプにSPF材の枠を取り付ける金具（D-1Z）1ヶ所に4個使用（縦パイプ・横パイプに取付方）

単管パイプ多目的小屋　軒タイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図
※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

単管パイプ多目的小屋　テントタイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図
※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

開口部の強化『二重パイプ構造』屋根軒タイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図
※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

単管パイプの多目的小屋

※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

小屋の外壁も貴方次第でセンスを発揮できます。

注意：サドルベース類を木材等と接続する為には、パイプの骨組中にセットする必要が有ります。

直付けサドルはパイプ骨組み完成後につけられます。

バシッとツライチで、止めるサドルベース金具類

単管パイプ小屋の木材との接続用金具

ほぼ錆びないと言われる画期的なザム鉄板使用の 単管パイプ専用　ＬＡＢＯキャップ　(K-1C)
単管キャップ（Ｋ-1Ｃ）の材料　ZAM（ザム）鋼板というめっき・・・日新産工（株）

引用元　株式会社Fugen

単管パイプ端末専用（ゴム・安全・保護）キャップとは

基礎ブロックとは  建築資材店やホームセンター等で市販製品です。（沓石とも言うそうです）

サンプル写真、単管パイプ柵金具、直交クロスクランプ (B-2XB)　⇒

単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い　②トビラのストッパー（トビラ止め）

単管パイプ専用吊りバンド(J-TB)使用例

ＬＡＢＯ金具と金具の接続に便利な角根丸頭ボルトをお勧めします。
作業性が良い角根丸頭ボルトセット（M10-25-N)角根ボルト・ワッシャー・スプリングワッシャー・ナット の『4点1組』

※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

注意：単管パイプで小屋を建てる際は、建築基準法などの関連法令を事前にご確認ください。

単管パイプと木材のDIY工作に便利な、（SPF材とは、ホームセンタ－様等で一般的に販売されている木材です

ＬＡＢＯ（ラボ）金具ではこんな物も出来ます。

単管パイプと木材との接続ＬＡＢＯ（ラボ）金具
パイプに直止めタイプ（J-1S)サドル
金具の肉厚分浮くサドルベース類、片側タイプ（D-1SB) 両側タイプ(D-1WB)角タイプ(D-1LB)

単管パイプ工作の　金具と木材は『バシッとツライチ』だからＬＡＢＯ金具です！！
単管パイプ木材の接続を楽しく・・・　サドルベース類

単管パイプキャスター付き工作物

出来る限りパイプの加工は避ける、パイプ本来の物性値の変化により強度の低下とサビの発生を回避して安全第一を優先する。

だから金具も溶融亜鉛めっき（異種金属接触腐食と犠牲防触作用）

ＬＡＢＯ金具は溶融亜鉛めっき仕上です

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきにキズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。
鉄は価格が安く機械的性能が優れているので大量に使用されています。（だから金具も溶融亜鉛めっき仕上げ）

一度は見たことありますか！錆びの侵食はここから始まります、だから溶融亜鉛めっき

単管パイプの表面はポストジンク（PZ)高純度溶融亜鉛層 だから金具も同じ溶融亜鉛のＬＡＢＯ金具です。
注意：便利な仮設資材の市販製品のクランプも指定すれば溶融亜鉛めっき仕上げもあるそうです。

めっきの違い（電気めっきと溶融亜鉛めっき）で金具から侵食。パイプもいずれ錆びが広がる。（参考資料）

単管パイプ、重ければ、強いと思っていませんか？？？
＊ 単管パイプの強度とは、一般では中間荷重（質量）を加えてから、取り去ると元に戻れる最大荷重（たわみ状態）
＊ たわみとは、元に戻れる曲がり
＊ 永久変形（曲がり）とは、曲がったまま元に戻らない

各メーカーにより製品のマーキングは異なりますが、マーキングのない製品については品質や規格面で注意が必要な場合があります。

現代農業から抜粋、大和鋼管工業の三宅洋司さんに聞いてみた。
単管パイプ国産メーカーの三社（大和鋼管工業、丸一鋼管、中山三星建材）なら安心です。

締め付け強度（トルク）と引き抜き強度への変化
単管パイプとＬＡＢＯ『ラボ』金具の引き抜き強度の目安（参考資料）
1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)
2)Lレンチで手締め引き抜き強度380ｋ（3720N）
3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)

お買い物はこちら ↓

単管ＤＩＹランド Youtubeチャンネル 楽しく役立つ動画が沢山

※本サイトの掲載内容（画像、文章等）の一部及び全てについて、複製、翻案、改変等の一切の著作権侵害行為を固く禁じます。
株式会社 単管ＤＩＹ研究所

The post 単管パイプ小屋 （W-4180×D-2120×H-2350） 軒タイプ、車庫・倉庫・自転車置場・物置何でもOK first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

お買い物は下記画像リンクか、当サイト右上「ショッピング」から可能です！

単管ＤＩＹランドの多くの工作物を見る　Google画像へリンク

単管パイプ専用吊りバンド　J-TB(オールステンレス）

単管パイプからイロイロな物を吊り下げるステンレスバンド(J-TB)です。

単管パイプ専用吊りバンド(J-TB)使用例

単管パイプ専用　吊りバンド

フェンスに利用できる材料類（ホームセンタ－様等で市販品）（場所に合わせてカットして使用することができます）

間仕切りタイプ柵、エキスパンドメタル（溶融亜鉛めっき仕上げ）を使用の単管パイプ専用吊りバンド（J-TB)

エキスパンドメタル柵、取付動画

場間仕切りタイプ柵、場所に合わせて切断して使用することが出来ます。

間仕切りタイプ柵
安価なスクリュ－メッシュ（生地）に使用の吊りバンド

間仕切りタイプ柵、メッシュフェンス（樹脂被膜）市販品を止める単管パイプ専用吊りバンド（J-TB)と筋交い。

間仕切りタイプ柵、メッシュフェンスバリケード

間仕切りタイプ柵、エキスパンドメタルを中間支柱に使用の単管パイプ専用吊りバンド（J-TB)

間仕切りタイプ柵、エキスパンド単管パイプゲ－ト

間仕切りタイプ柵
スクリュ－メッシュ中間支柱に使用の単管パイプ専用吊りバンド（J-TB)

間仕切りタイプ柵、エキスパンドメタルを端支柱に使用の単管パイプ専用吊りバンド（J-TB)

単管パイプ使用専用吊りバンド（J-TB)

暴風ネットの単管パイプ専用吊りバンド（J-TB)

間仕切りタイプ柵、フェンス（樹脂被膜）市販品を中間支柱を止める、単管パイプ専用吊りバンド（J-TB)

間仕切りタイプ柵、エキスパンドメタル、バリケード

ここから自由柱タイプ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

単管パイプ柵の自由柱タイプ　端の金具（クランプ）の組み方。

※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

自由柱（背柱）タイプ柵　『後からフェンスをカットして張る事も出来ます』

自由柱タイプ柵　単管パイプ直交クロスクランプ（B-2XB)溶融亜鉛めっき仕上げ『後からフェンスをカットして張る事も出来ます』　

自由柱の単管パイプ柵

自由柱柵 メッシュフェンス（樹脂被膜）

自由柱タイプ柵 エキスパンドメタル（溶融亜鉛めっき）

自由柱タイプ柵 スクリュ－メッシュ柵（塗装が必要）

自由柱タイプ柵  単管パイプ、直交クランプ ＬＡＢＯ（ラボ）金具（B-2X・B-2XB）

自由柱タイプ柵

自由柱柵　ＬＡＢＯ（ラボ）直交金具類(B-2XB・B-2X)での柵作りのアドバイス

自由柱タイプと間仕切り柱タイプの違い。

ほぼ錆びないと言われる画期的なザム鉄板使用の 単管パイプ専用　LABOキャップ　(K-1C)

引用元　株式会社Fugen

単管パイプ端末専用（ゴム・安全・保護）キャップとは

単管パイプ工作マニアの必需品『パイプ保管台』
下の掃除が簡単、雨の跳ね上げ汚れの軽減、底高パイプ保管台
単管パイプ保管台底高タイプ の２台1セット分、金具と保護キャプ数量『B-2T×8個・K-1C(CR)×12個』

基礎ブロックとは  建築資材店やホームセンター等で市販製品です。（沓石とも言うそうです）

サンプル写真、単管パイプ柵金具、直交クロスクランプ (B-2XB)　⇒

単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い　②トビラのストッパー（トビラ止め）

単管パイプ専用吊りバンド(J-TB)使用例

ＬＡＢＯ金具と金具の接続に便利な角根丸頭ボルトをお勧めします。
作業性が良い角根丸頭ボルトセット（M10-25-N)角根ボルト・ワッシャー・スプリングワッシャー・ナット の『4点1組』

※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

単管パイプ支柱の、基礎部分の選択

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

エキスパンドメタルフェンス柵、自由柱製作動画

メッシュフェンスの単管パイプ柵（自由柱）

単管パイプの二段柵『直交クロスクランプB-2ＸＢ使用』『後からフェンスをカットして張る事も出来ます』

注意：単管パイプで小屋を建てる際は、建築基準法などの関連法令を事前にご確認ください。

単管パイプ多目的小屋　軒タイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

単管パイプ多目的小屋　テントタイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

開口部の強化『二重パイプ構造』屋根テントタイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

開口部の強化『二重パイプ構造』屋根軒タイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

単管パイプの多目的小屋

※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

窓を付ける
単管パイプにSPF材の枠を取り付ける金具（D-1Z)1ヶ所に4個使用（縦パイプ・横パイプに取付方）

ＬＡＢＯ金具は木材との相性を考えた金具です。
パイプが金具の肉厚分5ｍｍ浮くサドル　D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1LB(コーナー用サドルベース）
パイプに直付けサドル　J-1S(サドル）

単管パイプと（木材・コンクリート支柱）等の接続金具類
パイプが金具の肉厚分5ｍｍ浮くサドル　D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1LB(コーナー用サドルベース）
パイプに直付けサドル　J-1S(サドル）

パイプと木材の直付け接続金具（J-1S)

単管パイプと木材のDIY工作に便利な、SPF材とは

注意：弊社HPに掲載している「工作写真・アイソメ立体図・動画」などは、参考資料であり、性能や強度を保証するものではありません。自作の工作物については自己責任でお願いします。
また、取り付け時には ビスの締め忘れに十分ご注意ください。

単管パイプ本来の物性値の変化で、強度の低下を起こす原因を出来る限り取り去る工夫をしよう。

ＬＡＢＯ（ラボ）金具は溶融亜鉛めっき仕上げです・・・ドブめっきとか天ぷらめっきとも呼ぶ・・

ＬＡＢＯ金具と単管DIY工作類

だから金具も溶融亜鉛めっき（異種金属接触腐食と犠牲防触作用）

ＬＡＢＯ金具は溶融亜鉛めっき仕上です

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきにキズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。
鉄は価格が安く機械的性能が優れているので大量に使用されています。（だから金具も溶融亜鉛めっき仕上げ）

一度は見たことありますか！錆びの侵食はここから始まります、だから溶融亜鉛めっき

単管パイプの表面はポストジンク（PZ)高純度溶融亜鉛層 だから金具も同じ溶融亜鉛のＬＡＢＯ金具です。
注意：便利な仮設資材の市販製品のクランプも指定すれば溶融亜鉛めっき仕上げもあるそうです。

めっきの違い（電気めっきと溶融亜鉛めっき）で金具から侵食。パイプもいずれ錆びが広がる。（参考資料）

単管パイプ、重ければ、強いと思っていませんか？？？
＊ 単管パイプの強度とは、一般では中間荷重（質量）を加えてから、取り去ると元に戻れる最大荷重（たわみ状態）
＊ たわみとは、元に戻れる曲がり
＊ 永久変形（曲がり）とは、曲がったまま元に戻らない

各メーカーにより製品のマーキングは異なりますが、マーキングのない製品については品質や規格面で注意が必要な場合があります。

現代農業から抜粋、大和鋼管工業の三宅洋司さんに聞いてみた。
単管パイプ国産メーカーの三社（大和鋼管工業、丸一鋼管、中山三星建材）なら安心です。

締め付け強度（トルク）と引き抜き強度への変化
単管パイプとＬＡＢＯ『ラボ』金具の引き抜き強度の目安（参考資料）
1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)
2)Lレンチで手締め引き抜き強度380ｋ（3720N）
3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)

お買い物はこちら ↓

単管ＤＩＹランド Youtubeチャンネル 楽しく役立つ動画が沢山

※本サイトの掲載内容（画像、文章等）の一部及び全てについて、複製、翻案、改変等の一切の著作権侵害行為を固く禁じます。
株式会社 単管ＤＩＹ研究所

The post 単管パイプで作る 間仕切り柱・自由柱の柵 first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

お買い物は、下記画像リンクか、当サイト右上ショッピングからも入れます。

単管パイプの強度とは・・・たわみ（曲がり）が元に戻れる荷重（Google画像にリンク）

単管工作名人ブログ　Google画像へリンク　ここをクリック

アイソメ立体図 単管名人サンプル Google画像へリンク

単管パイプの可能性　（ＬＡＢＯ金具で⇒仮設資材～DIY・建築資材へ）

ＬＡＢＯ（ラボ）キャスター類

移動できる、あずまや・ガーデンテーブル

移動あずまや　アイソメ立体図

プランターでゴーヤの収穫（窓には緑のカーテン）

何処にでも移動、大きなテーブル完成『会議・打合せ・商談・休憩・軽作業・昼食』何でもOK
天板加工『塗装や面取り』後に取り付け　大きさ　板厚30ｍｍ・幅910ｍｍ・長さ1820ｍｍ・高さ720ｍｍ　完成

ガ－デンテーブル

移動パーゴラ

植木プランター

ゴミステーション

機械台座

キャスター付き工作物

トラックの荷台の高さに合せた、腰に優しい台車　耐荷重640ｋｇタイプ

高台車　耐荷重200kgタイプ

どこでも明るい移動作業台　耐荷重200kg

パレット台車　耐荷重640Ｋｇタイプ

畝台車　市販品ノーパンクタイヤ仕様（80kg)自在タイプと固定タイプを、それぞれ２個ずつ使用

単管平台車

単管パイプ棚

アイソメとは、立体を斜めから見た図を表示する方法のひとつです。X,Y,Z 軸がそれぞれの角度で,つまり立体を投影する。アイソメトリック(isometric)図の略。
コピーかPDFダウンロードして、工作物のイラスト立体図描きにご利用下さい。 (アイソメ図用紙 　A4- ＰＤＦ）

大型プランター　『腐らないよう波板を使用』

ノーパンクタイヤ使用の 「畝（うね）野菜収穫台車」

窓下にゴーヤの植え付け

ゴミステーション

植木トレー

ゲート

パイプハウス

作業台

朝礼台（号令台）

移動小型倉庫

私の作業台

機械台座

ゴミステーション

球技ゴール

大型植木鉢　ゴーヤとオクラの苗木

タイヤ移動、保管台

庭のパーゴラ

台車

↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓

ここからは、見て、知ると、鼻高々になる情報が満載、パイプDIY 仲間に自慢が出来ますよ ！！！・・単管工作の豆知識

錆びに強いＬＡＢＯ（ラボ）金具

注意：弊社HPに『掲載写真工作類・アイソメ立体図の工作・弊社の動画等』は参考資料であり保証値ではございません。自作工作物は自己責任となります。
！！！取り付けビスの締め忘れにも注意必要です！！！

単管パイプ本来の物性値の変化で、強度の低下を起こす原因を,出来る限り取り去る工夫をしよう。

単管パイプ小屋の木材との接続用金具

単管パイプと木材との接続金具

単管パイプと木材との接続金具

単管パイプ目隠し板塀『自由柱（背柱）タイプに使用金具類

目隠し板塀の表と裏側や基礎ブロック

基礎コンクリートの安全柵に使用金具（コンクリートにアンカーボルトで直止めサドルベース）

注意：単管パイプで小屋を建てる際は、建築基準法などの関連法令を事前にご確認ください。

単管パイプ多目的小屋　軒タイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

単管パイプ多目的小屋　テントタイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

開口部の強化『二重パイプ構造』屋根テントタイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

開口部の強化『二重パイプ構造』屋根軒タイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

単管パイプの多目的小屋

※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】）

単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い　②トビラのストッパー（トビラ止め）

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い　②トビラのストッパー（トビラ止め）

単管パイプ小屋

窓を付ける
単管パイプにSPF材の枠を取り付ける金具（D-1Z)）1ヶ所に4個使用（縦パイプ・横パイプに取付方）

LABO金具は木材との相性を考えた金具です
パイプが金具の肉厚分5ｍｍ浮くサドル　・D-1ＷＢ(両側サドルベース）・D-1ＳＢ(片側サドルベース）・D-1ＬB(コーナーサドルベース）
パイプに直付けサドル　・Ｊ-1Ｓ(サドル）

単管パイプと（木材・コンクリート支柱）等の接続金具類
パイプが金具の肉厚分5ｍｍ浮くサドル　・D-1ＷＢ(両側サドルベース）・D-1ＳＢ(片側サドルベース）・D-1ＬB(コーナーサドルベース）
パイプに直付けサドル　・Ｊ-1Ｓ(サドル）

サドル(J-1S)は単管パイプ専用外形48.6

単管パイプと木材のDIY工作に便利な、SPF材とは

ＬＡＢＯ(ラボ）金具類でこんな物もできます。

だから金具も溶融亜鉛めっき（異種金属接触腐食と犠牲防触作用）

ＬＡＢＯ金具は溶融亜鉛めっき仕上です

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきにキズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。
鉄は価格が安く機械的性能が優れているので大量に使用されています。（だから金具も溶融亜鉛めっき仕上げ）

一度は見たことありますか！錆びの侵食はここから始まります、だから溶融亜鉛めっき

単管パイプの表面はポストジンク（PZ)高純度溶融亜鉛層 だから金具も同じ溶融亜鉛のＬＡＢＯ金具です。
注意：便利な仮設資材の市販製品のクランプも指定すれば溶融亜鉛めっき仕上げもあるそうです。

めっきの違い（電気めっきと溶融亜鉛めっき）で金具から侵食。パイプもいずれ錆びが広がる。（参考資料）

単管パイプ、重ければ、強いと思っていませんか？？？
＊ 単管パイプの強度とは、中間荷重（質量）を加えてから、取り去ると元に戻れる最大荷重（たわみ状態）
＊ たわみとは、元に戻れる曲がり
＊ 永久変形(曲がり）とは、曲がったまま元に戻らない

各メーカーにより製品のマーキングは異なりますが、マーキングのない製品については、品質や規格面で注意が必要な場合があります。

単管パイプとＬＡＢＯ『ラボ』金具の引き抜き強度の目安（参考資料）

お買い物はこちら　

単管DIYランド  Youtubeチャンネル  楽しく役立つ動画が沢山

※本サイトの掲載内容（画像、文章等）の一部及び全てについて、複製、翻案、改変等の一切の著作権侵害行為を固く禁じます。

株式会社 単管ＤＩＹ研究所

The post 【単管パイプＤＩＹ作品】単管パイプ 継手金具の（ ＤＩＹ キャスター工作物、展示会） ＬＡＢＯ（ラボ）ジョイント通販 first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

お買い物は下記画像リンクか、当サイト右上「ショッピング」から可能です！

ＬＡＢＯ金具を使って出来る、あんなものやこんなもの！！ ちょっと覗いてみてください↓↓

単管パイプＬＡＢＯ（ラボ）工作画像
単管パイプDIY工作　Google画像へリンク
単管パイプの強度とは・・・たわみ（曲がり）が元に戻れる荷重（Google画像にリンク）

単管パイプDIY工作 真似したくなる工作展示会①～⑥へリンク

単管パイプ継手DIY工作の雪の朝
★　雪にも強い！単管工作！！　★

雪の単管工作

↑ 撮影：2018/1/23（ 火 ） AM7:00   積雪20センチ　板ベンチ

読売新聞朝刊　大雪帰宅の足混乱　都心16センチ   2018/1/23/TUE (H30)

撮影：2018/1/23・ AM7:00   積雪20センチ　野外パイプベンチ

板塀と単管パイプ防風ネット

フェンスのトビラ

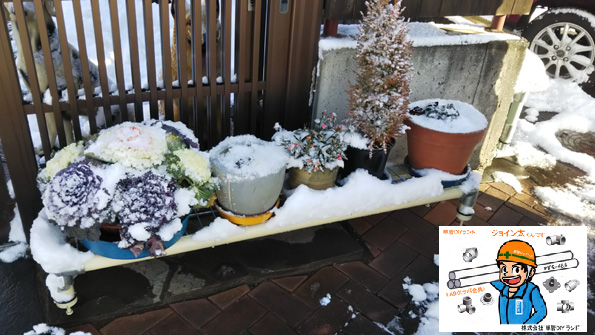

植木キャスタートレイ

濡れ縁側

外長棚

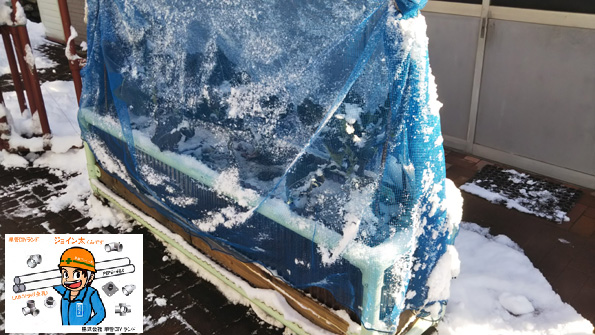

野菜の移動植木鉢

ゴミステーション

単管パイプ 階段

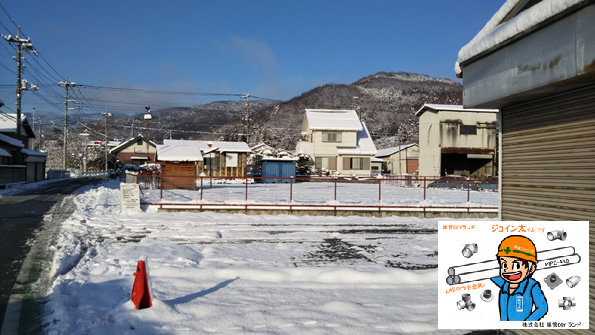

単管背柱 フェンス

植木台座

単管 フェンス

単管 フェンス

保育園のバス停

野外四面パイプベンチ

防風ネットフェンス

単管パイプ フェンス

単管防風ネットフェンス

単管 フェンス

↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓

ここからは、見て、知ると、鼻高々になる情報が満載、パイプDIY 仲間に自慢が出来ますよ ！！！・・単管工作の豆知識

基礎ブロックとは  建築資材店やホームセンター等で市販製品です。（沓石とも言うそうです）

サンプル写真、単管パイプ柵金具、直交クロスクランプ (B-2XB)　⇒

ほぼ錆びないと言われる画期的なザム鉄板使用の 単管パイプ専用　ＬＡＢＯキャップ　(K-1C)
単管パイプキャップのZAＭ(ザム）鋼板とは（ほぼ錆びないと言われる画期的な鉄板）単管パイプとほぼ同じ材質です。

引用元　株式会社Fugen

ＬＡＢＯ protection cap K-1C(CR)  とは
保護キャップ・呼称イロイロ・ゴムキャップ・安全キャップ・単管キャップ・パイプキャップ・端末キャップ・等
材質（クロロプレンゴム）　使用環境により異なりますので、劣化したら交換してください。

単管パイプ工作マニアの必需品『パイプ保管台』
下の掃除が簡単、雨の跳ね上げ汚れの軽減、底高パイプ保管台
単管パイプ保管台底高タイプ の２台1セット分、金具と保護キャップ数量『B-2T×8個・K-1C(CR)×12個』

ウエスタンラッチ（カインズホーム購入）　ウエスタンラッチの詳細は　カインズホーム　リンク

ドリルビスとは、薄い鉄板に穴を空けながらねじを締め込み止めるビスです。
金具取付には、ドリルで下穴3.8ｍｍ貫通させてドリルビスＭ4-16ｍｍでねじを切りながら締め付け固定する。

ＬＡＢＯ金具と金具の接続に便利な角根丸頭ボルトをお勧めします。
作業性が良い角根丸頭ボルトセット（M10-25-N)角根ボルト・ワッシャー・スプリングワッシャー・ナット の『4点1組』

※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

単管パイプ専用吊りバンド(J-TB)使用例

注意：チャート図は参考の構造であり、地域的（豪雪、強風、多雨、他）を考慮した構造に変更して設計して下さい。
アイソメ立体図の構造は保障値ではございません、自作工作物は自己責任となりますのでご了承ください。

アイソメとは、立体物を斜め方向から見た状態で表現する図法のひとつです。X・Y・Z の各軸を一定の角度で配置し、立体を均等に投影することで、奥行きや形状をわかりやすく示すことができます。
「アイソメトリック（isometric）図」の略称です。

PDFをダウンロードして、工作物のイラスト立体図描きにご利用下さい。
『あったらいいな』を形にするお手伝い・・A4（ＰＤＦ）ヨコ、サンプル自作用イメージチャート紙

ＬＡＢＯ（ラボ）金具でこんな物が出来ます

ＬＡＢＯ（ラボ）金具は溶融亜鉛めっき仕上げです・・・ドブめっきとか天ぷらめっきとも呼ぶ・・
ＬＡＢＯ（ラボ）キャスター工作物、こんな物が出来ます。

注意：単管パイプで小屋を建てる際は、建築基準法などの関連法令を事前にご確認ください。

単管パイプ多目的小屋　軒タイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

単管パイプ多目的小屋　テントタイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

開口部の強化『二重パイプ構造』屋根テントタイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

開口部の強化『二重パイプ構造』屋根軒タイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

単管パイプの多目的小屋

※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

窓を付ける
単管パイプにSPF材の枠を取り付ける金具（D-1Z）1ヶ所に4個使用（縦パイプ・横パイプに取付方）

ＬＡＢＯ金具は木材との相性を考えた金具です。
パイプが金具の肉厚分5ｍｍ浮くサドル　・D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1LB(コーナー用サドルベース）
パイプに直付けサドル　・Ｊ-1S(サドル）

単管パイプと（木材・コンクリート支柱）等の接続金具類
パイプが金具の肉厚分5ｍｍ浮くサドル　・D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1LB(コーナー用サドルベース）
パイプに直付けサドル　・Ｊ-1S(サドル

パイプと木材の直付け接続金具（J-1S)

単管パイプと木材のDIY工作に便利な、SPF材とは

注意：弊社HPに掲載している「工作写真・アイソメ立体図・動画」などは、参考資料であり、性能や強度を保証するものではありません。自作の工作物については自己責任でお願いします。
また、取り付け時には ビスの締め忘れに十分ご注意ください。

単管パイプ本来の物性値の変化で、強度の低下を起こす原因を出来る限り取り去る工夫をしよう。

だから金具も溶融亜鉛めっき（異種金属接触腐食と犠牲防触作用）

ＬＡＢＯ金具は溶融亜鉛めっき仕上です

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきにキズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。
鉄は価格が安く機械的性能が優れているので大量に使用されています。（だから金具も溶融亜鉛めっき仕上げ）

一度は見たことありますか！錆びの侵食はここから始まります、だから溶融亜鉛めっき

単管パイプの表面はポストジンク（PZ)高純度溶融亜鉛層 だから金具も同じ溶融亜鉛のＬＡＢＯ金具です。
注意：便利な仮設資材の市販製品のクランプも指定すれば溶融亜鉛めっき仕上げもあるそうです。

めっきの違い（電気めっきと溶融亜鉛めっき）で金具から侵食。パイプもいずれ錆びが広がる。（参考資料）

単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い　②トビラのストッパー（トビラ止め）

単管パイプ専用吊りバンド(J-TB)使用例

パイプと木材の直付け接続金具（J-1S)

単管パイプ目隠し板塀　自由柱（背柱）タイプに使用金具類

目隠し板塀の表と裏側や基礎ブロック

基礎コンクリートの安全柵に使用金具（コンクリートにアンカーボルトで直止めサドルベース）

単管パイプ、重ければ、強いと思っていませんか？？？
＊ 単管パイプの強度とは、中間荷重（質量）を加えてから、取り去ると元に戻れる最大荷重（たわみ状態）
＊ たわみとは、元に戻れる曲がり
＊ 永久変形(曲がり）とは、曲がったまま元に戻らない

単管パイプ選ぶならどっち

現代農業から抜粋、大和鋼管工業の三宅洋司さんに聞いてみた。
単管パイプ国産メーカーの三社（大和鋼管工業、丸一鋼管、中山三星建材）なら安心です。

締め付け強度（トルク）と引き抜き強度への変化
単管パイプとＬＡＢＯ『ラボ』金具の引き抜き強度の目安（参考資料）
1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)
2)Lレンチで手締め引き抜き強度380ｋ（3720N）
3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)

ＬＡＢＯ金具の購入はこちら

単管ＤＩＹランド  Youtubeチャンネル  楽しく役立つ動画が沢山

※本サイトの掲載内容（画像、文章等）の一部及び全てについて、複製、翻案、改変等の一切の著作権侵害行為を固く禁じます。
株式会社 単管ＤＩＹ研究所

The post 単管パイプ工作　雪の朝に撮影（平成30年1月23日火曜日）　真夏に涼しくなる工作物 tankan.tv first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

お買い物は下記画像リンクか、当サイト右上「ショッピング」から可能です！

単管多目的ハウス　Google画像へリンク　ここをクリック

自由柱（背柱）タイプの単管パイプ二段柵　全長34m

照明と監視カメラ

クロスクランプ　型番(B-2XB)

単管パイプ専用、直交クロスクランプ（B-2XB)

ＬＡＢＯ直交クロスクランプ（B-2XB）は　318kgの荷重でも破損しませんでした。（参考値です）

直交金具（クロスクランプ）型番B-2XB

材質：ダクタイル　表面処理：溶融亜鉛めっき仕上げ　止めビス：六角穴付き止めねじ（Ｍ10×10）（SUS)  止め工具：対辺5ｍｍ六角レンチ

単管パイプ専用金具　Ｂ-2ＸＢ　　くるくる回して、大きくも小さくも、上下からも見られる　3D-PDF

直交金具（クロスクランプ）型番B-2XB


単管パイプ専用吊りバンド(J-TB)使用例（ホームセンター等の市販品フェンス類）

メッシュフェンス使用の単管パイプ柵に使用したＬＡＢＯ(ラボ）金具
A-2L-90×4個・A-2L-45×2個・B-2XB×10個・J-TB×36個・K-1C×6個　合計58個

メッシュフェンス取り付け前の単管パイプ柵
単管パイプ直交二段柵　（直交クロスクランプ『B-2XB』は後付けが出来るから三段柵も簡単に追加できます）

フェンス柵（自由柱タイプ）

基礎ブロックとは  建築資材店やホームセンター等で市販製品です。（沓石とも言うそうです）

サンプル写真、単管パイプ柵金具、直交クロスクランプ (B-2XB)　⇒

エキスパンドメタル（溶融亜鉛めっき）柵

スクリュ－メッシュ柵（塗装が必要）

メッシュフェンス（樹脂被膜柵）

単管パイプ柵の自由柱タイプ　端の金具（クランプ）の組み方

※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

単管パイプ柵

単管パイプ 直交クランプ ＬＡＢＯ（ラボ）金具2種類（B-2X・B-2XB)

コンクリートの接続は（サドルベース　D-1WB)

自由柱柵　ＬＡＢＯ（ラボ）直交金具類(B-2XB・B-2X)での柵作りのアドバイス

ほぼ錆びないと言われる画期的なザム鉄板使用の 単管パイプ専用　ＬＡＢＯキャップ　(K-1C)
単管パイプキャップのZAＭ(ザム）鋼板とはほぼ錆びないと言われる画期的な鉄板。単管パイプとほぼ同じ材質です。

引用元　株式会社Fugen

ゴムキャップ・安全キャップ・保護キャップ（クロロプレンゴム）とは
材質（クロロプレンゴム）　使用環境により異なりますので、劣化したら交換してください。

↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓

ここからは、見て、知ると、鼻高々になる情報が満載、パイプDIY 仲間に自慢が出来ますよ ！！！・・単管工作の豆知識

設置場所に合った基礎金具や基礎ブロックを選択してください。

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

単管パイプ工作スノコとは　金具で止めるタイプと枠にはめ込むタイプの2種類から選択

単管パイプ小屋の木材との接続用金具

単管パイプ工作マニアの必需品『パイプ保管台』
下の掃除が簡単、雨の跳ね上げ汚れの軽減、底高パイプ保管台
単管パイプ保管台底高タイプ の２台1セット分、金具と保護キャップ数量『B-2T×8個・K-1C(CR)×12個』

単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い　②トビラのストッパー（トビラ止め）

ＬＡＢＯ(ラボ）金具　表面処理：溶融亜鉛めっき仕上げ　（パイプ止まり金具と貫通金具）

ＬＡＢＯ（ラボ）ボルト止め・筋交い・木材接続・窓枠・壁取り付け・基礎ベースの金具類

※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

ＬＡＢＯ（ラボ）金具本体溶融亜鉛めっき仕上げ。　キャスター

ＬＡＢＯ（ラボ）金具ではこんな物も出来ます。

単管パイプキャスター付き工作物

注意：単管パイプで小屋を建てる際は、建築基準法などの関連法令を事前にご確認ください。

単管パイプ多目的小屋　軒タイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

単管パイプ多目的小屋　テントタイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

開口部の強化『二重パイプ構造』屋根テントタイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

開口部の強化『二重パイプ構造』屋根軒タイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

単管パイプの多目的小屋

※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

窓を付ける
単管パイプにSPF材の枠を取り付ける金具（D-1Z）1ヶ所に4個使用（縦パイプ・横パイプに取付方）

ＬＡＢＯ金具は木材との相性を考えた金具です
パイプが金具の肉厚分5ｍｍ浮くサドル　・D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1LB(コーナー用サドルベース）
パイプに直付けサドル　・Ｊ-1S(サドル）

単管パイプと（木材・コンクリート支柱）等の接続金具類
パイプが金具の肉厚分5ｍｍ浮くサドル　・D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1LB(コーナー用サドルベース）
パイプに直付けサドル　・Ｊ-1S(サドル）

単管パイプと木材のDIY工作に便利な、SPF材とは

注意：弊社HPに掲載されている『写真工作類・アイソメ立体図の工作・弊社の動画当』は参考資料であり保証値ではございません。自作工作物は自己責任となります。
！！！取り付けビスの締め忘れにも注意が必要です！！！

単管パイプ本来の物性値の変化で、強度の低下を起こす原因を出来る限り取り去る工夫をしよう。

だから金具も溶融亜鉛めっき（異種金属接触腐食と犠牲防触作用）

ＬＡＢＯ金具は溶融亜鉛めっき仕上です

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきにキズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。
鉄は価格が安く機械的性能が優れているので大量に使用されています。（だから金具も溶融亜鉛めっき仕上げ）

一度は見たことありますか！錆びの侵食はここから始まります、だから溶融亜鉛めっき

単管パイプの表面はポストジンク（PZ)高純度溶融亜鉛層 だから金具も同じ溶融亜鉛のＬＡＢＯ金具です。
注意：便利な仮設資材の市販製品のクランプも指定すれば溶融亜鉛めっき仕上げもあるそうです。

めっきの違い（電気めっきと溶融亜鉛めっき）で金具から侵食。パイプもいずれ錆びが広がる。（参考資料）

・基礎金具・水平調整金具・壁金具・アタッチメント・サッシ取付金具

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

ＬＡＢＯ（ラボ）金具本体溶融亜鉛めっき仕上げ。繋ぎ金具・水平調整金具・基礎ベース金具・アタッチメント金具・木材止め（サドルベース）金具・キャップ・吊りバンド・機器取付コ－ナ－金 具。
※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

錆に強いＬＡＢＯ(ラボ）金具の表面処理（めっき）について
ＬＡＢＯ（ラボ）継手・金具・ジョイント・クランプ類は殆んどの商品が溶融亜鉛めっき仕上げです。詳しくは製品案内をご覧ください。

ＬＡＢＯ(ラボ）金具の止めビスとは・・ここが違う

ＬＡＢＯ(ラボ）金具は水滴が溜り難い・・・ここが違う　（管止めが4分割や、溜り部に穴、等の水の通り道があるから、錆にも強い）

単管パイプとはどんなもの・・・・ホームセンターさんの販売風景

単管パイプのうんちく、強度と重量の違いはこんな物（国内パイプメーカー使用転載）

各メーカーにより製品のマーキングは異なりますが、マーキングのない製品については品質や規格面で注意が必要な場合があります。

単管パイプの強度とは：中間荷重（質量）で荷重を取り去るとパイプが元に戻れる（復元できる）最大荷重です。
参考資料　両端支点のモーメント（M=PL/4)   中間荷重の算出数式　一般炭素鋼鋼管（JIS G 3444) 100mm間隔

計算式・両端支点モーメントM=PL/4 (単管パイプの中間荷重）質量　PIPE-48.6×2.4　(JIS G 3444)

単管パイプの機械的性質（肉厚1.8ｍｍと2.4ｍｍ）比較　（国内パイプメーカー様の資料の転載）

現代農業から抜粋、大和鋼管工業の三宅洋司さんに聞いてみた。
単管パイプ国産メーカーの三社（大和鋼管工業、丸一鋼管、中山三星建材）なら安心です。

実際の中間強度が知りたくて、試験台を作り試験をやってみた・・・参考資料です。
単管パイプ2ｍ支点での中間荷重（質量）150ｋｇ～50ｋｇ単位でパイプの永久変形を確認しました。

パイプに荷重を掛けた状態、数値を確認して荷重を取り去って曲がりを確認の繰り返し（荷重５０kg単位)

簡易試験結果は下記の通りでした。
単管パイプ中間荷重、肉厚1.8ｍｍ×2000ｍｍは400kgで永久変形（荷重を取り去っても、曲がりは元に戻らなかった）参考資料
単管パイプ中間荷重、肉厚2.4ｍｍ×2000ｍｍは350kgで永久変形（荷重を取り去っても、曲がりは元に戻らなかった）参考資料

締め付け強度（トルク）と引き抜き強度への変化
単管パイプとＬＡＢＯ『ラボ』金具の引き抜き強度の目安（参考資料）
1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)
2)Lレンチで手締め引き抜き強度380ｋ（3720N）
3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)
単管パイプとＬＡＢＯ『ラボ』金具の引き抜き強度の目安（参考資料）

お買い物はこちら ↓

単管ＤＩＹランド  Youtubeチャンネル  楽しく役立つ動画が沢山

※本サイトの掲載内容（画像、文章等）の一部及び全てについて、複製、翻案、改変等の一切の著作権侵害行為を固く禁じます。
株式会社 単管ＤＩＹ研究所

The post 単管パイプ 直交クロスクランプ（Ｂ-2ＸＢ）紹介 　継手・金具・ジョイント　ＬＡＢＯ（ラボ）金具通販 first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.
