単管DIYの研究員　諸君！

このシリーズは、単管名人が作ったにもかかわらず、なかなか日の目を浴びる機会のなかった名作たちをご紹介しています。
皆様のひらめきのお役に立てたなら幸いです。

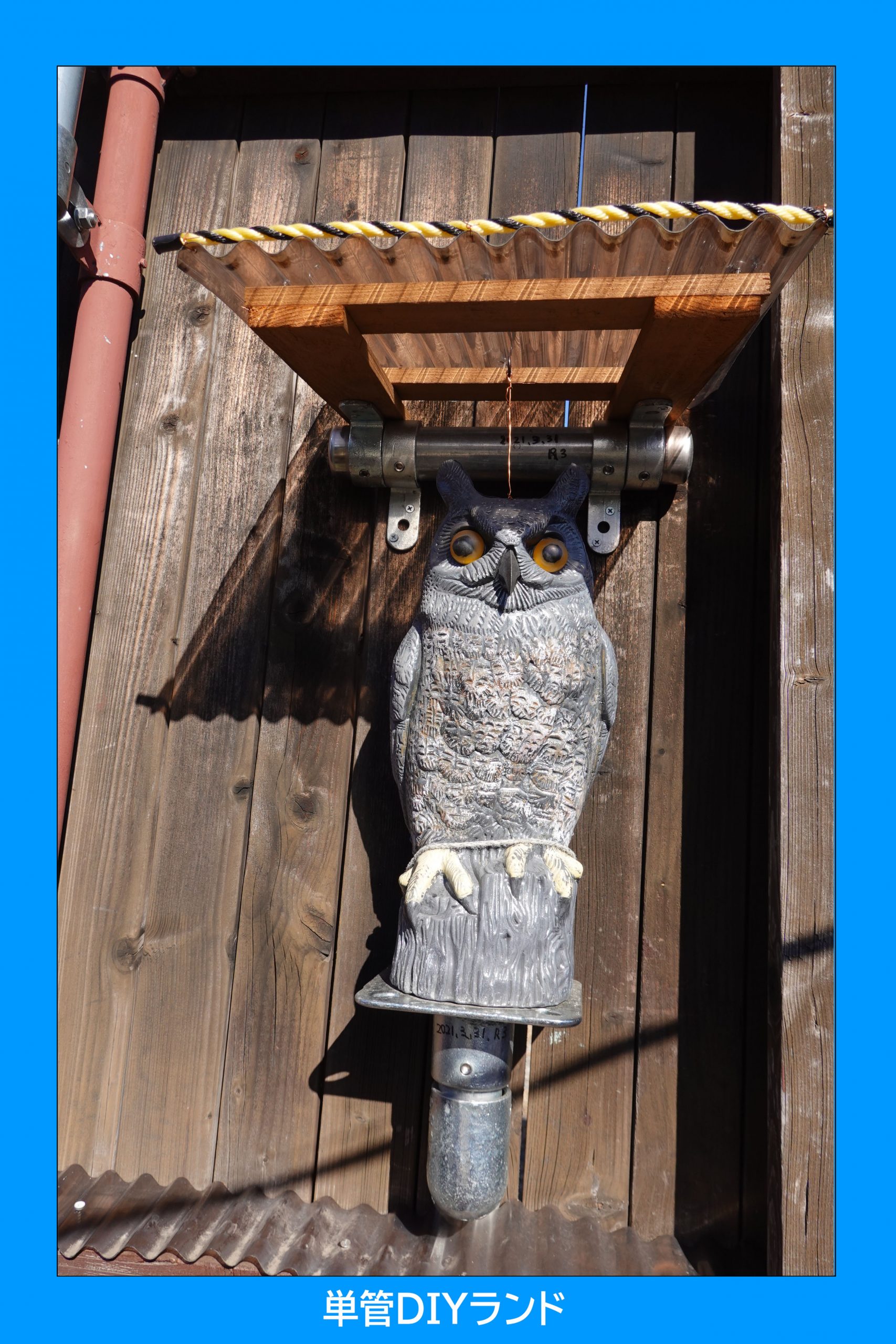

今回は、屋根。

【その⑤　便利！角度を変えられる屋根】

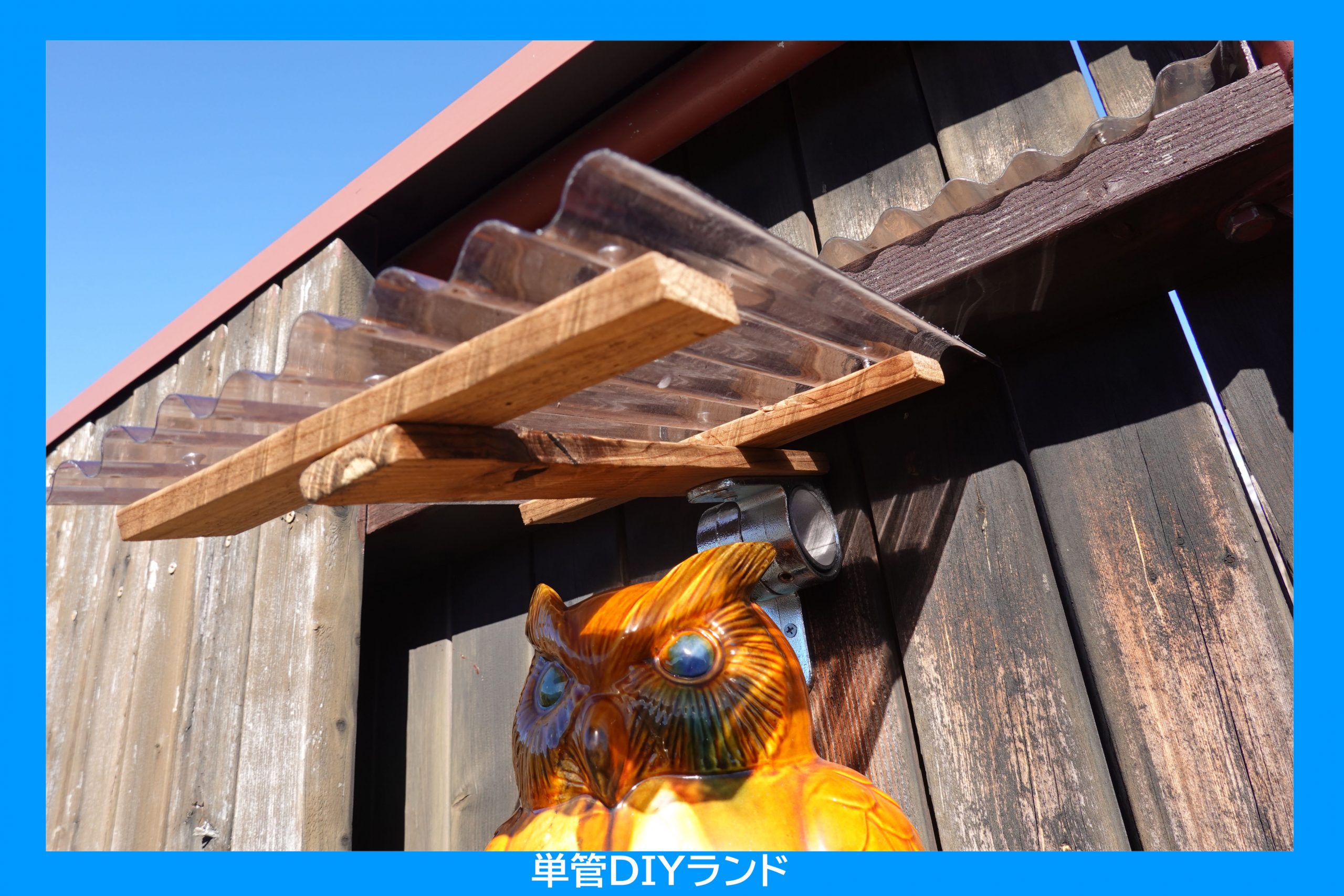

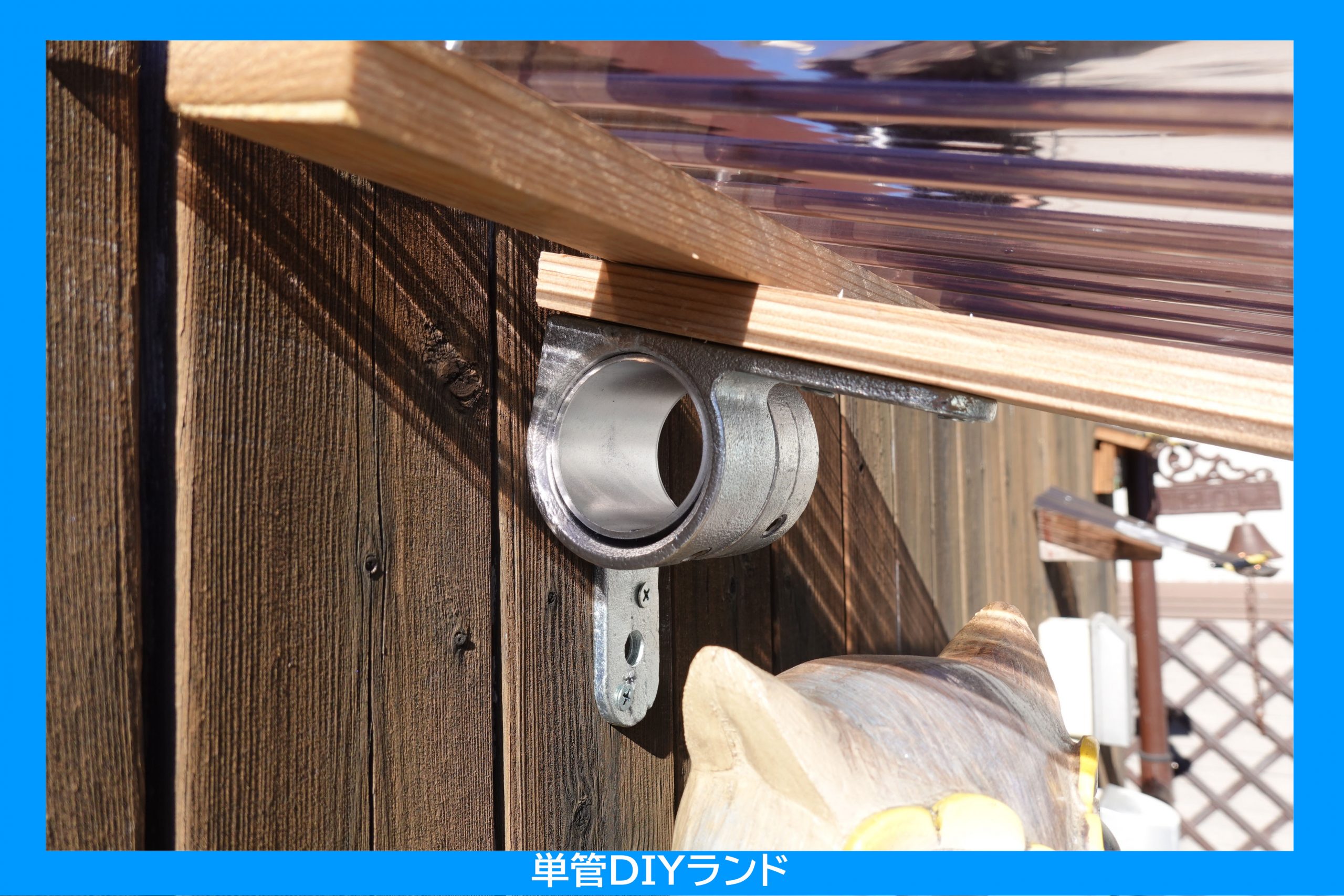

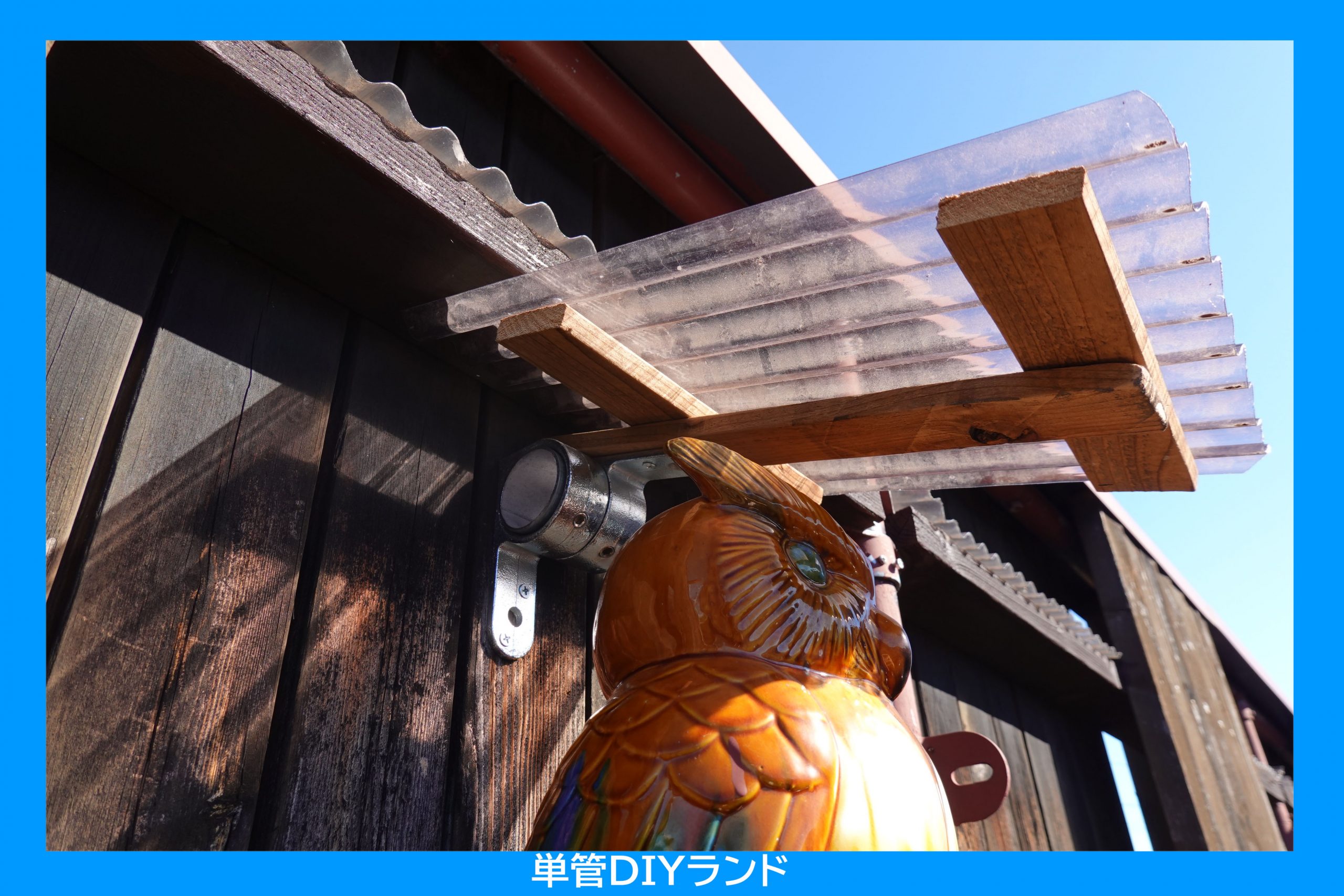

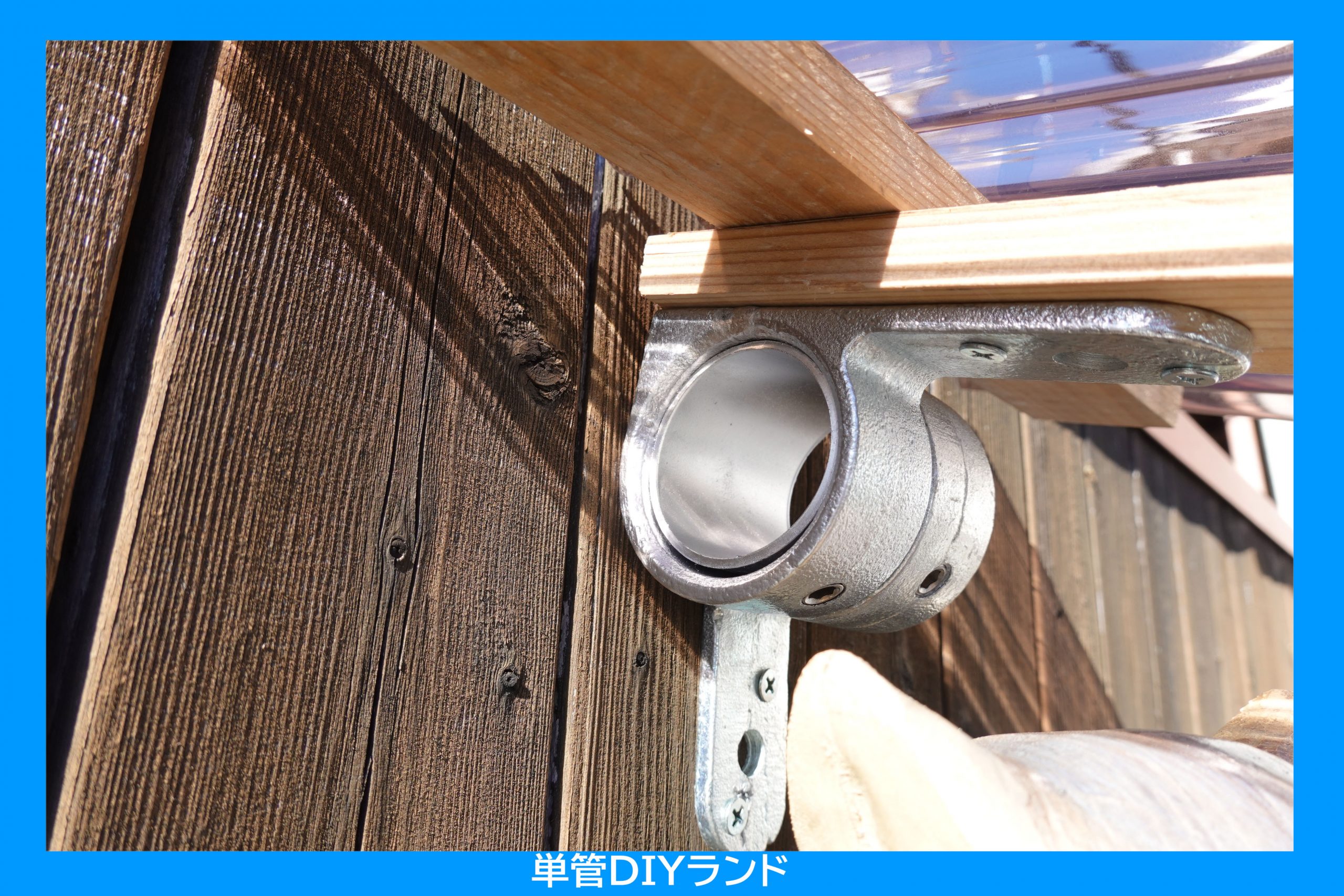

こちらに使用しているのは、【D-1SB】のみ！壁側に付いているものと、屋根側についているものを、短い単管パイプがつないでいます。

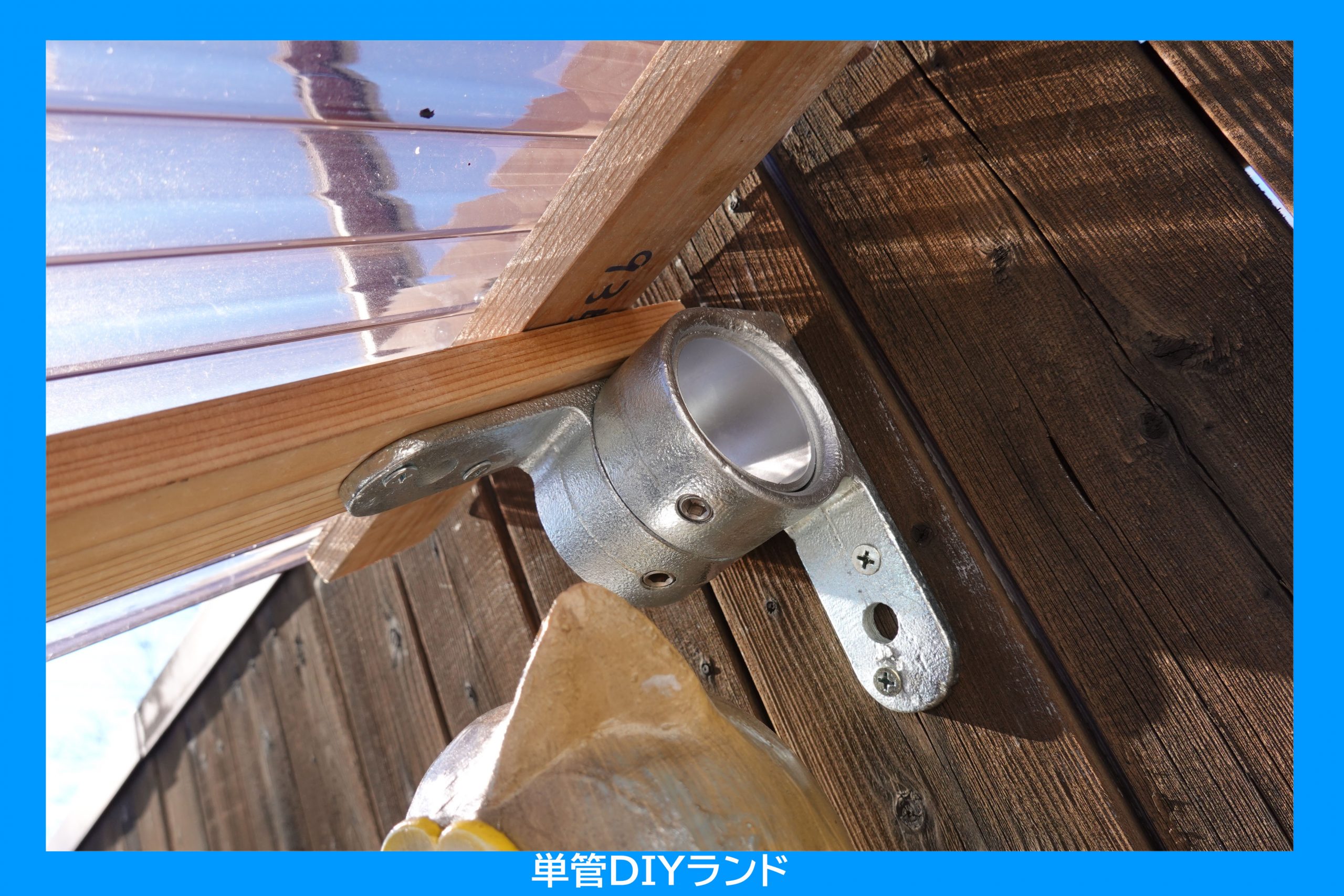

屋根側についているD-1SBの止めねじを緩めて角度を変え、また止めねじを締めれば角度変更完了！とても簡単です。

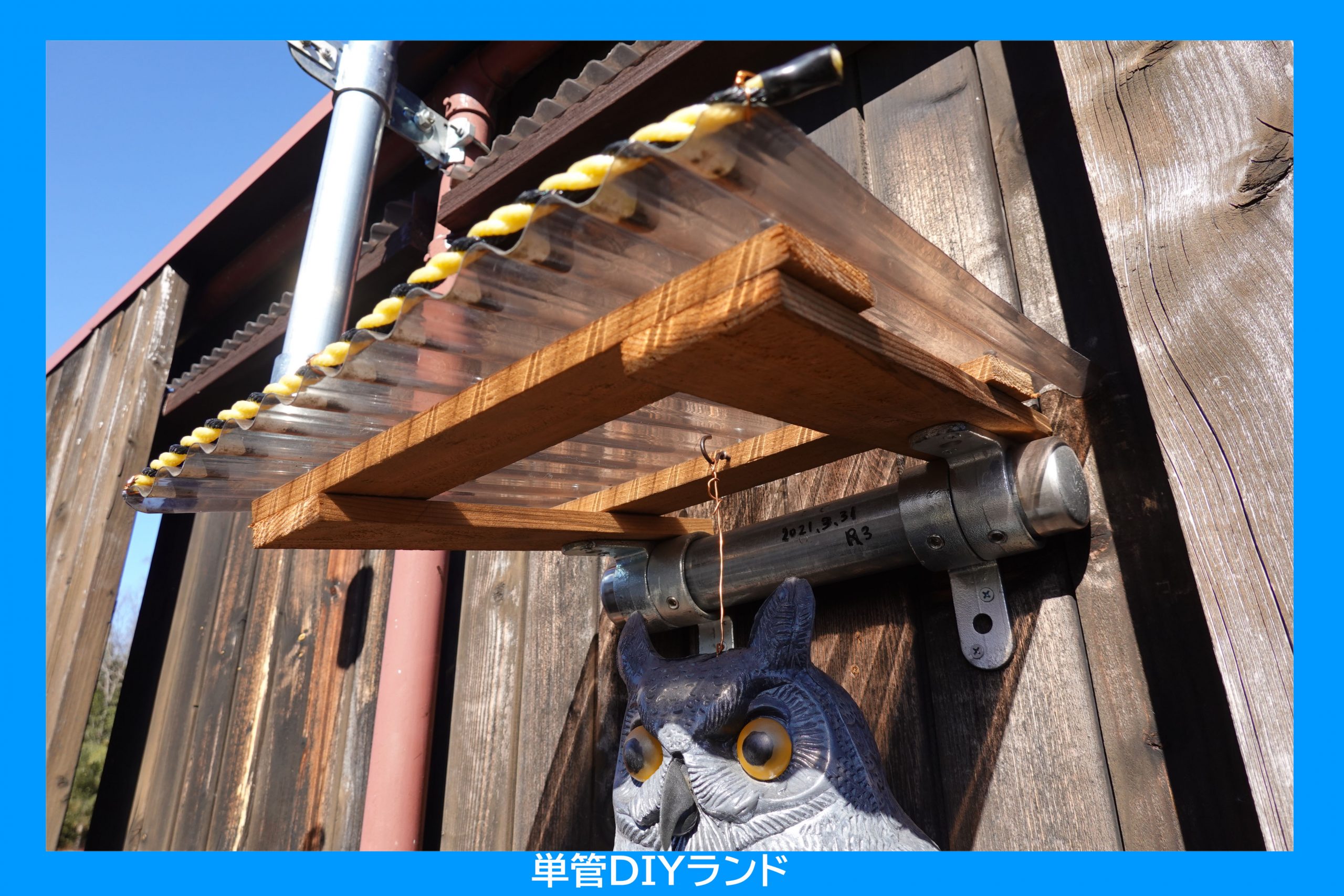

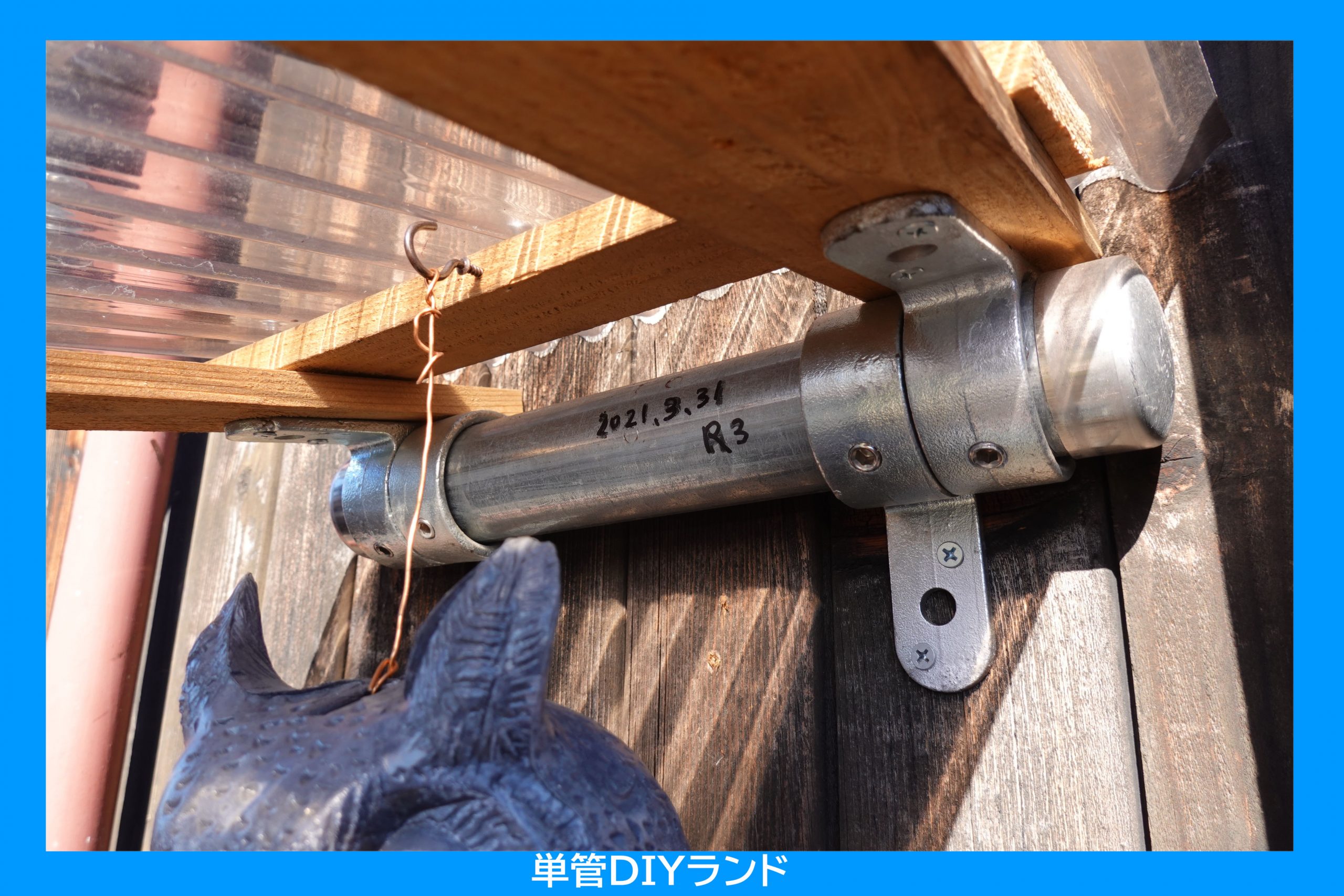

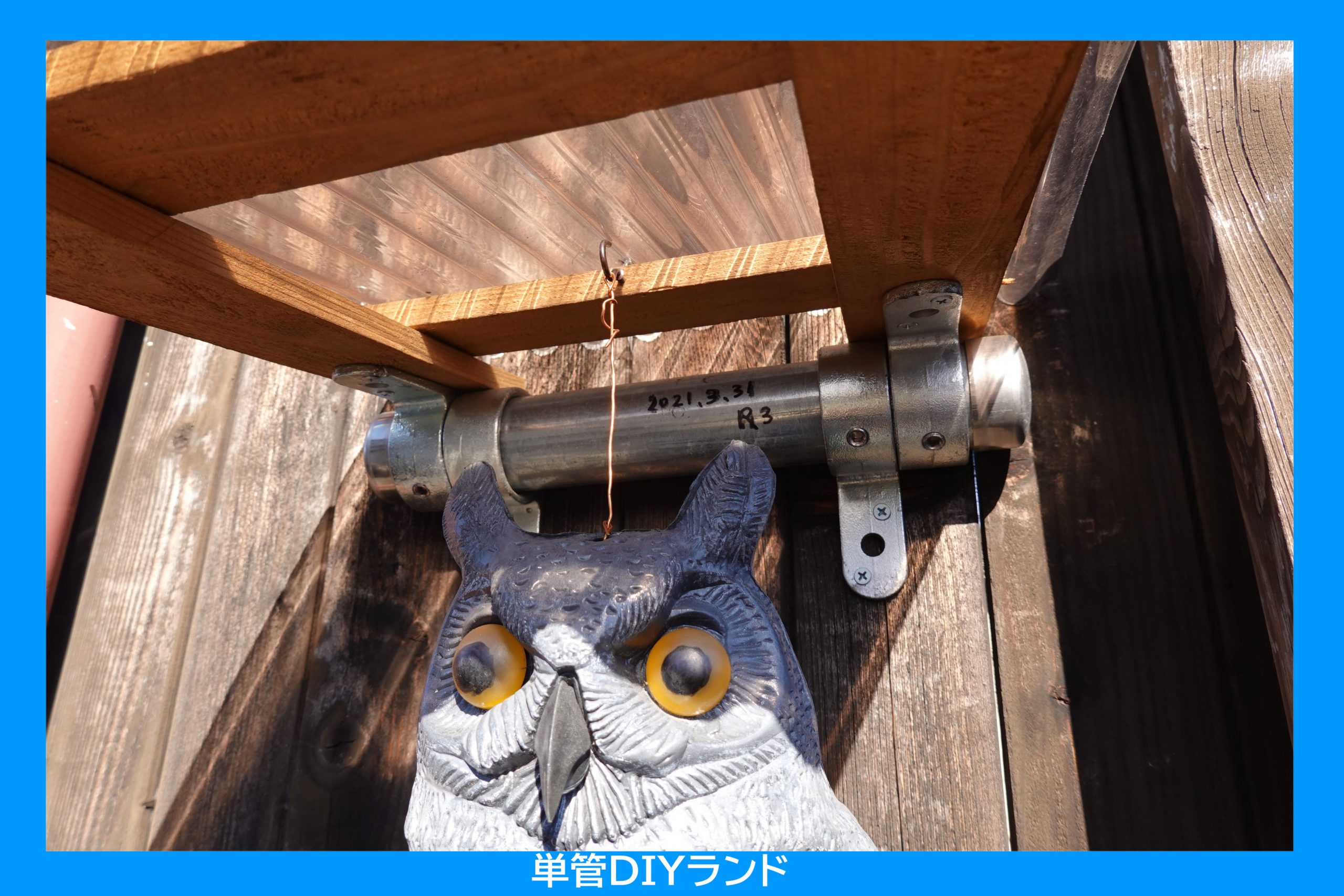

下写真は強化版。左右に２セット付けました。こちらはパイプが長いので、【K-1C】を両脇に付けています。

フクロウさんが乗っている台に関しては、【単管名人のとっておき！その④】で公開してます！こちらもご覧くださいね＾＾

それにしても…

この会社には一体どれだけの数のフクロウさんがいるのでしょうか……（今度数えてみようっと）

::::::::::今回使用した金具::::::::::
D-1SB
K-1C

:::::::::::::::::::::::::::::::::::::::

フクロウとカエルが好きなんじゃ。

※本サイトの掲載内容（画像、文章等）の一部及び全てについて、複製、翻案、改変等の一切の著作権侵害行為を固く禁じます。
株式会社 単管ＤＩＹ研究所

The post 【単管名人のとっておき！⑤】角度を変えられる！屋根　単管パイプ工作　DIY　ＬＡＢＯ金具 first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

材質：ダクタイル鋳鉄

表面処理：溶融亜鉛めっき

ボルトで金具同士を繋げる金具です。

使用する単管パイプは外径がφ48.6ｍｍのもの(肉厚は1.8mmでも2.4mmでも大丈夫です)

角根ボルトが使用できます。

※M10-25-Nは販売を終了しています 代替え品 鉄角根丸頭ボルト【M10-25-KS】

※金具は鋳造品で表面処理が溶融亜鉛めっきなので、どうしても誤差が生じる可能性がございますので余裕をもって製作してください。

※製品は改版される可能性があり、上記の説明は2021年12月13日時点となります。

端末ボルト止め金具【D-1E】 ボルト止め金具【D-1S】を使用して組立を行った場合の
参考寸法の計算は「こちら」

製品の図面は各製品ショッピングページにございます。

D-1Sショッピングページ

次回【D-1E】【D-1S】の参考寸法計算記事へ
前回【D-1E】のご紹介記事へ

コーナー金具のご紹介記事へ（Ａ-3Ｙ）
貫通金具のご紹介記事へ（Ｂ-3Ｋ）
繋ぎ金具のご紹介記事へ（C-3T）
I型キャスターのご紹介記事へ
水平調整金具のご紹介記事へ（F-1C-500)

他にもいろいろな金具がありますので、ぜひショップページで見てみてくださいね。

※本サイトの掲載内容（画像、文章等）の一部及び全てについて、複製、翻案、改変等の一切の著作権侵害行為を固く禁じます。
株式会社 単管ＤＩＹ研究所

The post 【ＬＡＢＯ金具紹介】 端末ボルト止め金具 D-1S 単管パイプ 外径φ48.6mm 専用 first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

材質：ダクタイル鋳鉄

表面処理：溶融亜鉛めっき

単管パイプの先端に取り付けて、ボルトで金具同士を繋げる金具です。

使用する単管パイプは外径がφ48.6ｍｍのもの(肉厚は1.8mmでも2.4mmでも大丈夫です)

単管パイプの挿入の深さは約35mm

角根ボルトが使用できます。

※M10-25-Nは販売を終了しています 代替え品 鉄角根丸頭ボルト【M10-25-KS】

製作するときの単管パイプの寸法の計算

製作品外径で寸法を1000mmにしたい場合、D-1Eは外径より約60mmの所まで単管パイプが挿入されます。

外径から片側60mmを引いた寸法が単管パイプのおおよその寸法になり、この画像の場合

1000mm – 120mm(片側60mm×2カ所) = 880mm

単管パイプの長さはおおよそ880mmになります。

※金具は鋳造品で表面処理が溶融亜鉛めっきなので、どうしても誤差が生じる可能性がございますので余裕をもって製作してください。

※製品は改版される可能性があり、上記の説明は2021年12月10日時点となります。

端末ボルト止め金具【D-1E】 ボルト止め金具【D-1S】を使用して組立を行った場合の
参考寸法の計算は「こちら」

製品の図面は各製品ショッピングページにございます。

D-1Eショッピングページ

次回【D-1S】ご紹介記事へ
前回【C-2R】ご紹介記事へ

コーナー金具のご紹介記事へ（Ａ-3Ｙ）
貫通金具のご紹介記事へ（Ｂ-3Ｋ）
繋ぎ金具のご紹介記事へ（C-3T）
I型キャスターのご紹介記事へ
水平調整金具のご紹介記事へ（F-1C-500)

他にもいろいろな金具がありますので、ぜひショップページで見てみてくださいね。

※本サイトの掲載内容（画像、文章等）の一部及び全てについて、複製、翻案、改変等の一切の著作権侵害行為を固く禁じます。
株式会社 単管ＤＩＹ研究所

The post 【ＬＡＢＯ金具紹介】 端末ボルト止め金具 D-1E 寸法計算 単管パイプ 外径φ48.6mm 専用 first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

材質：ダクタイル鋳鉄

表面処理：溶融亜鉛めっき

２本の単管パイプを直角で交差するときに使用する金具です。

使用する単管パイプは外径がφ48.6ｍｍのもの(肉厚は1.8mmでも2.4mmでも大丈夫です)

B-2Xは２本の単管パイプを個々に固定する金具になります。

交差している単管パイプの間は約5mmになります。

※製品は改版される可能性があり、上記の説明は2021年10月22日時点となります。

B-2X簡易引張試験

製品の図面は各製品ショッピングページにございます。

B-2X ショッピングページ

次回【B-2XB】のご紹介記事へ
前回【B-2TH】のご紹介記事へ

コーナー金具のご紹介記事（Ａ-3Ｙ）
繋ぎ金具のご紹介記事へ（C-3T）
止め金具のご紹介記事へ（D-1E）
I型キャスターのご紹介記事へ
水平調整金具のご紹介記事へ（F-1C-500)

直交金具 B‐2X が使用されている製作品

ドアの取っ手に利用

シャワールーム屋根

シャワールーム2

サイクルポート

サイクルポート3

お買い物はこちら↓

※本サイトの掲載内容（画像、文章等）の一部及び全てについて、複製、翻案、改変等の一切の著作権侵害行為を固く禁じます。
株式会社 単管ＤＩＹ研究所

The post 【ＬＡＢＯ金具紹介】 直交金具 B-2X 単管パイプ 外径φ48.6mm 専用 first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

３方向１箇所貫通金具【B-2TH】は２個下図のように合わせて使うと単管パイプの中心をほぼ合わせることが出来ます。

３方向１箇所貫通金具【B-2TH】を２個使って出来る最小の角度は約65度になります。

※金具は鋳造品で表面処理が溶融亜鉛めっきなので、どうしても誤差が生じる可能性がございますので余裕をもって製作してください。

※製品は改版される可能性があり、上記の説明は2021年9月22日時点となります。

製品の図面は各製品ショッピングページにございます。

B-2TH ショッピングページ

次回【B-2X】のご紹介記事へ
前回【Ｂ-２TH】前編のご紹介記事へ

コーナー金具のご紹介記事（Ａ-3Ｙ）
繋ぎ金具のご紹介記事へ（C-3T）
止め金具のご紹介記事へ（D-1E）
I型キャスターのご紹介記事へ
水平調整金具のご紹介記事へ（F-1C-500)

気になった金具があれば、ショップページで見てみてくださいね。

※本サイトの掲載内容（画像、文章等）の一部及び全てについて、複製、翻案、改変等の一切の著作権侵害行為を固く禁じます。
株式会社 単管ＤＩＹ研究所

The post 【ＬＡＢＯ金具紹介】 ３方向１箇所貫通自在金具 B-2TH 後編! ２個合わせると 単管パイプ 外径φ48.6mm 専用 first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

材質：ダクタイル鋳鉄

表面処理：溶融亜鉛めっき

貫通した単管パイプの中間部から、１本のパイプを取り付ける金具です。

使用する単管パイプは外径がφ48.6ｍｍのもの(肉厚は1.8mmでも2.4mmでも大丈夫です)

貫通しない単管パイプの挿入の深さは約35mm

製作するときの単管パイプの寸法の計算

B-２THの外径を1000mmにしたい場合の計算方法

B-２THの外径は約121mmで単管パイプの挿入量は約35mmになっているので

製作品の外径から単管パイプまでの寸法は約86mmになります

下の図のように両側にB-２THを取り付けた場合は

製作品外径1000mm – (86mm × 2カ所) = 828mm

単管パイプの長さを890mmにすれば製作品の外径が約1000mmになります

計算図

※金具は鋳造品で表面処理が溶融亜鉛めっきなので、どうしても誤差が生じる可能性がございますので余裕をもって製作してください。

※製品は改版される可能性があり、上記の説明は2021年9月15日時点となります。

製品の図面は各製品ショッピングページにございます。

B-2TH ショッピングページ

次回【B-2TH】後編 ご紹介記事へ！
前回【B-2T】のご紹介記事へ

コーナー金具のご紹介記事（Ａ-3Ｙ）
繋ぎ金具のご紹介記事へ（C-3T）
止め金具のご紹介記事へ（D-1E）
I型キャスターのご紹介記事へ
水平調整金具のご紹介記事へ（F-1C-500)

３方向１箇所貫通自在金具 B‐2TH が使用されている製作品

ブランコ

小屋

お買い物はこちら↓

※本サイトの掲載内容（画像、文章等）の一部及び全てについて、複製、翻案、改変等の一切の著作権侵害行為を固く禁じます。
株式会社 単管ＤＩＹ研究所

The post 【ＬＡＢＯ金具紹介】 ３方向１箇所貫通自在金具 B-2TH 前編! 寸法計算 単管パイプ 外径φ48.6mm 専用 first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

お買い物は下記画像リンクか、当サイト右上「ショッピング」から可能です！

ＬＡＢＯで簡単ＤＩＹ！　自由に単管工作を楽しんでください(*^▽^*)

Google画像検索で作りたいイメージに近い画像をクリックすれば、イメージ図や継手金具の選択が簡単にできます。

単管パイプＬＡＢＯ（ラボ）工作画像

単管パイプDIY工作　Google画像へリンク

注意：外径 φ48.6mm 単管パイプ 専用金具です。

必要なのは、単管パイプと決まった種類の金具だけ。
あとはパイプを必要な長さに切るだけで、しっかりした小屋が作れる。

使用した金具を拡大したり、取付状態を下からも裏からも観察できる　3D-PDF

単管パイプ小屋切妻タイプに使用できる ＬＡＢＯ(ラボ) 継手金具

Ｂ-2Ｔ　3方向1箇所貫通金具　　金具の中まで見られる 3D-PDF
外径 φ48.6mm 単管パイプ 専用金具

Ｂ-2Ｘ　直交金具　　金具の中まで見られる 3D-PDF
外径 φ48.6mm 単管パイプ 専用金具

Ｂ-2ＴH　3方向1箇所貫通自在金具　　金具の中まで見られる 3D-PDF  2個使用で角度自在
外径 φ48.6mm 単管パイプ 専用金具

Ｂ-3K　4方向1箇所貫通金具　　金具の中まで見られる 3D-PDF
外径 φ48.6mm 単管パイプ 専用金具

Ｂ-3X　4方向1箇所貫通金具　　金具の中まで見られる 3D-PDF
外径 φ48.6mm 単管パイプ 専用金具

A-2L-90　2方向90度コーナー金具　　金具の中まで見られる 3D-PDF
外径 φ48.6mm 単管パイプ 専用金具

F-15-1Ｂ　角型ベース金具　　金具の中まで見られる 3D-PDF
外径 φ48.6mm 単管パイプ 専用金具


※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

その他 ｢ 小屋 ｣ の記事もご覧ください。

ＬＡＢＯ金具と単管DIY工作類

単管パイプ工作マニアの必需品『パイプ保管台』
下の掃除が簡単、雨の跳ね上げ汚れの軽減、底高パイプ保管台
単管パイプ保管台底高タイプ の２台1セット分、金具と保護キャプ数量『B-2T×8個・K-1C(CR)×12個』

ほぼ錆びないと言われる画期的なザム鉄板使用の 単管パイプ専用　ＬＡＢＯキャップ　(K-1C)
単管パイプキャップのZAN(ザム）鋼板とは、ほぼ錆びないと言われる画期的な鉄板。単管パイプとほぼ同じ材質です。

引用元　株式会社Fugen

ちょっと暖かい保護キャップ使用の柵（クロロプレンゴム）は耐候性がある為に想像以上に長持ちしますよ・・・
ＬＡＢＯ protection cap K-1C(CR)  とは保護キャップ
材質（クロロプレンゴム）　使用環境により異なりますので、劣化したら交換してください。

設置場所に合った基礎金具や基礎ブロックを選択してください。

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

単管パイプ専用吊りバンド(J-TB)使用例

基礎ブロックとは  建築資材店やホームセンター等で市販製品です。（沓石とも言うそうです）

サンプル写真、単管パイプ柵金具、直交クロスクランプ (B-2XB)　⇒

便利な角根ボルトも取り扱い販売しております。
ＬＡＢＯ（ラボ）金具同士の接続に便利な角根ボルト（根角）丸頭タイプ（M10-25-N)

※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓

ここからは、見て、知ると、鼻高々になる情報が満載、パイプDIY 仲間に自慢が出来ますよ ！！！・・単管工作の豆知識

注意：チャート図は参考の構造であり、地域的（豪雪、強風、多雨、他）を考慮した構造に変更して設計して下さい、サンプルチャート図の構造は保障値ではございません、自作工作物は自己責任となります。

チャート紙PDFをダウンロードして工作を楽々設計（金具・継手・ジョイント類とパイプの使用数量の概算を出してみよう）
『あったらいいな』を形にするお手伝い・・A4（ＰＤＦ）ヨコ、サンプル自作用イメージチャート紙

錆に強いＬＡＢＯ(ラボ）金具の表面処理（めっき）について。
ＬＡＢＯ（ラボ）継手・金具・ジョイント・クランプ類は殆んどの商品が溶融亜鉛めっき仕上げです。詳しくは製品案内をご覧ください。

ＬＡＢＯ(ラボ）金具は水滴が溜り難い・・・ここが違う　（管止めが4分割や、溜り部に穴、等の水の通り道があるから、錆にも強い）

ＬＡＢＯ(ラボ）金具類でこんな物もできます。

注意：単管パイプで小屋を建てる際は、建築基準法などの関連法令を事前にご確認ください。

単管パイプの多目的小屋

※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

単管パイプ多目的小屋　軒タイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

単管パイプ多目的小屋　テントタイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

開口部の強化『二重パイプ構造』屋根軒タイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

場所に合わせた自転車置き場

※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

ＬＡＢＯ（ラボ）キャスター工作物、こんな物が出来ます。

窓を付ける
単管パイプにSPF材の枠を取り付ける金具（D-1Z）1ヶ所に4個使用（縦パイプ・横パイプに取付方）

ＬＡＢＯ金具は木材との相性を考えた金具です。
パイプが金具の肉厚分5ｍｍ浮くサドル　D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1LB(コーナー用サドルベース）
パイプに直付けサドル　J-1S(サドル）

単管パイプと（木材・コンクリート支柱）等の接続金具類
パイプが金具の肉厚分5ｍｍ浮くサドル　D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1LB(コーナー用サドルベース）
パイプに直付けサドル　J-1S(サドル）

単管パイプと木材の直付け接続金具（J-1S)亜鉛鍍金鋼板製

単管パイプと木材のDIY工作に便利な、SPF材とは

注意：弊社HPに掲載している「工作写真・アイソメ立体図・動画」などは、参考資料であり、性能や強度を保証するものではありません。自作の工作物については自己責任でお願いします。
また、取り付け時には ビスの締め忘れに十分ご注意ください。

単管パイプ、重ければ、強いと思っていませんか？？？
＊ 単管パイプの強度とは、中間荷重（質量）を加えてから、取り去ると元に戻れる最大荷重（たわみ状態）
＊ たわみとは、元に戻れる曲がり
＊ 永久変形(曲がり）とは、曲がったまま元に戻らない

各メーカーにより製品のマーキングは異なりますが、マーキングのない製品については品質や規格面で注意が必要な場合があります。

現代農業から抜粋、大和鋼管工業の三宅洋司さんに聞いてみた。
単管パイプ国産メーカーの三社（大和鋼管工業、丸一鋼管、中山三星建材）なら安心です。

一般構造用炭素鋼鋼管（JIS G 3444)肉厚2.4ｍｍ　と　高張力炭素鋼鋼管肉厚1.8ｍｍ　の機械的性質
単管パイプの（肉厚1.8ｍｍと2.4ｍｍ）比較　（国内パイプメーカー様の資料の転載）

一般構造用炭素鋼鋼管（JIS G 3444)肉厚2.4ｍｍ　と　高張力炭素鋼鋼管肉厚1.8ｍｍ　の機械的性質

一般構造用炭素鋼鋼管（JIS G 3444)肉厚2.4ｍｍ　と　高張力炭素鋼鋼管肉厚1.8ｍｍ　の機械的性質
単管パイプの（肉厚1.8ｍｍと2.4ｍｍ）比較　（国内パイプメーカー様の資料の転載）

計算式・両端支点モーメントM=PL/4 (単管パイプの中間荷重）質量　PIPE-48.6×2.4　(JIS G 3444)『参考資料』

数式からの算出、単管パイプ肉厚2.4ｍｍの(JIS G 3444)中間荷重（10cm単位）（参考資料）

実際の中間強度が知りたくて、試験台を作り試験をやってみた・・・参考資料です。
単管パイプ2ｍ支点での中間荷重（質量）150ｋｇ～50ｋｇ単位でパイプの永久変形を確認しました。

簡易試験結果は下記の通りでした。
単管パイプ中間荷重、肉厚1.8ｍｍ×2000ｍｍは400kgで永久変形（荷重を取り去っても、曲がりは元に戻らなかった）参考資料
単管パイプ中間荷重、肉厚2.4ｍｍ×2000ｍｍは350kgで永久変形（荷重を取り去っても、曲がりは元に戻らなかった）参考資料

ＬＡＢＯ(ラボ）金具の止めビスとは・・ここが違う 　(本体ねじ部にサビが出ても結合しにくい為、止めビスにステンレスを使用）
金具の特徴：止めビスの締め付後、金具の突起がほぼ無く板等の取り付けがスッキリ出来ます。（引抜強度15Nmで610kg）

締め付け強度（トルク）と引き抜き強度への変化
単管パイプとＬＡＢＯ『ラボ』金具の引き抜き強度の目安（参考資料）
1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)
2)六角レンチで手締め引き抜き強度380ｋ（3720N）
3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)

お買い物はこちら ↓
