さてこの台車、ただの台車じゃありませんよー。
パレットサイズの大きな台車です！
大きな物、重い物を運ぶときに便利なんです☆

それがこちら！

DS様の会社では、原料配合のフレコン受け台車として活躍しているそうです。
ＬＡＢＯ金具がお役に立ってうれしい限り(^^)♪

日本のパレットの標準サイズはJIS規格の「JIS Z 0601」で1,100mm×1,100mm×144mmと定められています（株式会社souco様HPより引用）、一般的な台車よりもかなり大きなサイズになりますが、単管パイプDIYなら頑丈な台車が出来上がりますね。

実は以前、当ブログでもパレット台車をご紹介したことがあり、そこからご製作に至ったとのこと。
とても光栄です。ありがとうございます！
ＤＩＹランドのパレット台車ブログはこちらからチェック↓↓

いかがですか？
あなたも単管パイプDIYやってみようかな、と思い始めてきませんか？(笑)

単管パイプDIYには、アイソメ図を使うと便利です。
ご利用の方は、こちらからコピーかPDFをダウンロードして、工作物のイラスト立体図描きをご利用下さい。
 (アイソメ図用紙 　A4- ＰＤＦ）

アイソメ図の描き方はこちらのブログでもご紹介しています ⇒ アイソメ図の描き方教室

YouTubeでもご紹介しています↓

次は、あなたのアイディアを形にしてみませんか？？

DS様、この度はＬＡＢＯ金具のご利用誠にありがとうございました(^^)

お客様からいただいたDIY作品ご紹介ページ「工作展示会」にも、アイディア作品がたくさん載っています。
皆様のご投稿、お待ちしてます！
（※弊社基準を満たした作品のみ掲載とさせていただきますのでご了承ください。）
こちらのブログもチェック⇒【投稿してね！】工作展示会ページのお知らせ

※本サイトの掲載内容（画像、文章等）の一部及び全てについて、複製、翻案、改変等の一切の著作権侵害行為を固く禁じます。
株式会社 単管ＤＩＹ研究所

The post 【お客様投稿作品】パレット台車　大きな台車は手作りしましょう！　単管パイプDIY first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

本体部分
材質：ダクタイル鋳鉄
表面処理：溶融亜鉛めっき

単管パイプにキャスターを取付ける金具です。
使用する単管パイプは外径がφ48.6ｍｍのもの(肉厚は1.8mmでも2.4mmでも大丈夫です)
台車 ･ テーブル ･ 棚のキャスターとして使用できます。

※製品は改版される可能性があり、上記の説明は2022年3月11日時点となります。

台車で使用するキャスターの計算方法

総荷重 = 1ヶ当たリの許容荷重 x 4 x 0.8

※同じキャスターを4個使用した場合。（株式会社ナンシン様HP「キャスター使用上のご注意」より抜粋）

E-1C-65を4個使用した場合　総荷重108.8kg以下

E-1C-100を4個使用した場合　総荷重160㎏以下

E-1C-150を4個使用した場合　総荷重512㎏以下

が安全かつ長期に使用できる荷重となります。

製品の図面は各製品ショッピングページにございます。

E-1C-65ショッピングページ
E-1C-100ショッピングページ
E-1C-150ショッピングページ

前回【D-1LB】のご紹介記事へ
次回【縦L型キャスター】のご紹介記事へ

コーナー金具のご紹介記事へ（Ａ-3Ｙ）
貫通金具のご紹介記事へ（Ｂ-3Ｋ）
繋ぎ金具のご紹介記事へ（C-3T）
止め金具のご紹介記事へ（D-1E）
水平調整金具のご紹介記事へ（F-1C-500)

他にもいろいろな金具がありますので、ぜひショップページで見てみてくださいね。

I型キャスターが使用されている製作品

棚

【YouTube動画ＵＰしました】可動式棚、作りました。

台車

トラック荷台に合わせた台車3

テーブル

お買い物はこちら↓

※本サイトの掲載内容（画像、文章等）の一部及び全てについて、複製、翻案、改変等の一切の著作権侵害行為を固く禁じます。
株式会社 単管ＤＩＹ研究所

The post 【ＬＡＢＯ金具紹介】 I型キャスター 【Ｅ-１Ｃ-６５】【Ｅ-１Ｃ-１００】【Ｅ-１Ｃ-１５０】 単管パイプ 外径 φ48.6mm first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

バレンタイン、あげる/もらう予定はありますか。無い人には、DIYアイデアをプレゼントします！！！！！

YouTube更新しました。今回は、高さを変えられる台車です。

手元に必要なものがあって取りやすい、高めの台車と
重いものでもひょいと載せられる低めの台車

上段の取り外しが出来るように作成することで、一つの台車で二つのお仕事ができるスグレモノが完成！

詳しくは、動画をご覧ください＾＾

::::::::::今回使った金具::::::::::
A-2L-90
B-2T
E-2LY-100
E-3Y-100
K-1C（CR）
::::::::::::::::::::::::::::::::::::::

※本サイトの掲載内容（画像、文章等）の一部及び全てについて、複製、翻案、改変等の一切の著作権侵害行為を固く禁じます。
株式会社 単管ＤＩＹ研究所

The post 【YouTube更新しました】二通りで使える！高さが変えられる台車　単管パイプ　DIY　工作 first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

材質：ダクタイル鋳鉄

表面処理：溶融亜鉛めっき

貫通した単管パイプの中間部から、直角２方向に2本のパイプを取り付ける金具です。

使用する単管パイプは外径がφ48.6ｍｍのもの(肉厚は1.8mmでも2.4mmでも大丈夫です)

貫通しない単管パイプの挿入の深さは約35mm

製作するときの単管パイプの寸法の計算

B-3Kをコーナーにして製作品の外径を1000mmにしたい場合の計算方法

B-3Kの外径は約90mmで単管パイプの挿入量は約35mmになっているので

製作品の外径から単管パイプまでの寸法は約55mmになります

下の図のように両側にB-3Kを取り付けた場合は

製作品外径1000mm – (55mm × 2カ所) = 890mm

単管パイプの長さを890mmにすれば製作品の外径が約1000mmになります

※金具は鋳造品で表面処理が溶融亜鉛めっきなので、どうしても誤差が生じる可能性がございますので余裕をもって製作してください。

※製品は改版される可能性があり、上記の説明は2020年12月17日時点となります。

製品の図面は各製品ショッピングページにございます。

B-3K ショッピングページ

次回【B-3X】ご紹介記事へ！
前回 【A-2L-90】ご紹介記事へ！

コーナー金具のご紹介記事へ（Ａ-3Ｙ）
繋ぎ金具のご紹介記事へ（C-3T）
止め金具のご紹介記事へ（D-1E）
I型キャスターのご紹介記事へ
水平調整金具のご紹介記事へ（F-1C-500)

４方向１箇所貫通金具 B-3K が使用されている製作品

移動式ダイビング器材干し場

サイクルポート

サイクルポート

カーゴキャリア

棚

デッキ

パレット 台車

ＬＡＢＯ（ラボ）金具は錆びに強い溶融亜鉛めっき仕上げです

ＬＡＢＯ(ラボ）金具類でこんな物もできます。

だから金具も溶融亜鉛めっき（異種金属接触腐食と犠牲防触作用）

ＬＡＢＯ金具は溶融亜鉛めっき仕上です

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきにキズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。
鉄は価格が安く機械的性能が優れているので大量に使用されています。（だから金具も溶融亜鉛めっき仕上げ）

一度は見たことありますか！錆びの侵食はここから始まります、だから溶融亜鉛めっき

単管パイプの表面はポストジンク（PZ)高純度溶融亜鉛層 だから金具も同じ溶融亜鉛のＬＡＢＯ金具です。
注意：便利な仮設資材の市販製品のクランプも指定すれば溶融亜鉛めっき仕上げもあるそうです。

めっきの違い（電気めっきと溶融亜鉛めっき）で金具から侵食。パイプもいずれ錆びが広がる。（参考資料）

 ほぼ錆びないと言われる画期的なザム鉄板使用の 単管パイプ専用　ＬＡＢＯキャップ　(K-1C)

引用元　株式会社Fugen

ＬＡＢＯ protection cap K-1C(CR)  とは
保護キャップ・呼称イロイロ・ゴムキャップ・安全キャップ・単管キャップ・パイプキャップ・端末キャップ・等
材質（クロロプレンゴム）　使用環境により異なりますので、劣化したら交換してください。

基礎ブロックとは  建築資材店やホームセンター等で市販製品です。（沓石とも言うそうです）

サンプル写真、単管パイプ柵金具、直交クロスクランプ (B-2XB)　⇒

単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い　②トビラのストッパー（トビラ止め）

ウエスタンラッチ（カインズホーム購入）　ウエスタンラッチの詳細は　カインズホーム　リンク

ドリルビスとは、薄い鉄板に穴を空けながらねじを締め込み止めるビスです。
金具取付には、ドリルで下穴3.8ｍｍ貫通させてドリルビスＭ4-16ｍｍでねじを切りながら締め付け固定する。

ＬＡＢＯ金具と金具の接続に便利な角根丸頭ボルトをお勧めします。
作業性が良い角根丸頭ボルトセット（M10-25-N)は、 角根ボルト・ワッシャー・スプリングワッシャー・ナット の『4点1組』

※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

単管パイプの強度とは：中間荷重（質量）で荷重を取り去るとパイプが元に戻れる（復元できる）最大荷重です。参考資料
両端支点のモーメント（M=PL/4)   中間荷重の算出数式　一般炭素鋼鋼管（JIS G 3444) 100mm間隔

ＬＡＢＯ(ラボ）金具の止めビスとは・・ここが違う 　(本体ねじ部にサビが出ても結合しにくい為、止めビスにステンレスを使用）
金具の特徴：止めビスの締め付後、金具の突起がほぼ無く板等の取り付けがスッキリ出来ます。（引抜強度15Nmで610kg)

締め付け強度（トルク）と引き抜き強度への変化
単管パイプとＬＡＢＯ『ラボ』金具の引き抜き強度の目安（参考資料）
1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)
2)Lレンチで手締め引き抜き強度380ｋ（3720N）
3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)

お買い物はこちら↓

※本サイトの掲載内容（画像、文章等）の一部及び全てについて、複製、翻案、改変等の一切の著作権侵害行為を固く禁じます。
株式会社 単管ＤＩＹ研究所

The post 【ＬＡＢＯ金具紹介】 ４方向１箇所貫通金具 B-3K 寸法計算 単管パイプ 外径φ48.6mm 専用 first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

材質：ダクタイル鋳鉄

表面処理：溶融亜鉛めっき

A-2L-90は単管2本を繋ぎ、コーナー部を90度にする金具です。

使用する単管パイプは外径がφ48.6ｍｍのもの (肉厚は1.8mmでも2.4mmでも大丈夫です)

単管パイプの挿入の深さは約35mm

製作するときの単管パイプの寸法の計算

A-2L-90をコーナーにして製作品の外径を1000mmにしたい場合の計算方法

A-2L-90の外径は約90mmで単管パイプの挿入量は約35mmになっているので

製作品の外径から単管パイプまでの寸法は約55mmになります

下の図のように両側にA-2L-90を取り付けた場合は

製作品外径1000mm – (55mm × 2カ所) = 890mm

単管パイプの長さを890mmにすれば製作品の外径が約1000mmになります

※金具は鋳造品で表面処理が溶融亜鉛めっきなので、どうしても誤差が生じる可能性がございますので余裕をもって製作してください。

※製品は改版される可能性があり、上記の説明は2020年11月30日時点となります。

製品の図面は各製品ショッピングページにございます。

A-2L-90 ショッピングページ

次回【B-3K】ご紹介記事へ！

前回【A-3Y】ご紹介記事へ！　　　　　　　

貫通金具のご紹介記事へ（B-3K）
繋ぎ金具のご紹介記事へ（C-3T）
止め金具のご紹介記事へ（D-1E）
I型キャスターのご紹介記事へ
水平調整金具のご紹介記事へ（F-1C-500)

２方向９０度コーナー金具 A-２L-90 が使用されている製作品

柵

扉

サイクルスタンド

デッキ

パレット 台車

ＬＡＢＯ（ラボ）金具は錆びに強い溶融亜鉛めっき仕上げです
ＬＡＢＯ(ラボ）金具類でこんな物もできます。

だから金具も溶融亜鉛めっき（異種金属接触腐食と犠牲防触作用）

ＬＡＢＯ金具は溶融亜鉛めっき仕上です

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきにキズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。
鉄は価格が安く機械的性能が優れているので大量に使用されています。（だから金具も溶融亜鉛めっき仕上げ）

一度は見たことありますか！錆びの侵食はここから始まります、だから溶融亜鉛めっき

単管パイプの表面はポストジンク（PZ)高純度溶融亜鉛層 だから金具も同じ溶融亜鉛のＬＡＢＯ金具です。
注意：便利な仮設資材の市販製品のクランプも指定すれば溶融亜鉛めっき仕上げもあるそうです。

めっきの違い（電気めっきと溶融亜鉛めっき）で金具から侵食。パイプもいずれ錆びが広がる。（参考資料）

ほぼ錆びないと言われる画期的なザム鉄板使用の 単管パイプ専用　ＬＡＢＯキャップ　(K-1C)

引用元　株式会社Fugen

ＬＡＢＯprotection cap K-1C(CR)  とは
保護キャップ・呼称イロイロ・ゴムキャップ・安全キャップ・単管キャップ・パイプキャップ・端末キャップ・等
材質（クロロプレンゴム）　使用環境により異なりますので、劣化したら交換してください。

基礎ブロックとは  建築資材店やホームセンター等で市販製品です。（沓石とも言うそうです）

サンプル写真、単管パイプ柵金具、直交クロスクランプ (B-2XB)　⇒

窓を付ける
単管パイプにSPF材の枠を取り付ける金具（D-1Z）1ヶ所に4個使用（縦パイプ・横パイプに取付方）

単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い　②トビラのストッパー（トビラ止め）

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

ウエスタンラッチ（カインズホーム購入）　ウエスタンラッチの詳細は　カインズホーム　リンク

ドリルビスとは、薄い鉄板に穴を空けながらねじを締め込み止めるビスです。
金具取付には、ドリルで下穴3.8ｍｍ貫通させてドリルビスＭ4-16ｍｍでねじを切りながら締め付け固定する。

ＬＡＢＯ金具と金具の接続に便利な角根丸頭ボルトをお勧めします。
作業性が良い角根丸頭ボルトセット（M10-25-N)は、 角根ボルト・ワッシャー・スプリングワッシャー・ナット の『4点1組』

※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

パイプに直付けサドル　Ｊ-1Ｓ(サドル）

パイプが金具の肉厚分5ｍｍ浮くサドル　・D-1ＷＢ(両側サドルベース）・D-1ＳＢ(片側サドルベース）・D-1ＬB(コーナーサドルベース）
パイプに直付けサドル　・Ｊ-1Ｓ(サドル）

パイプと木材の直付け接続金具（J-1S)

計算式・両端支点モーメントM=PL/4 (単管パイプの中間荷重）質量　PIPE-48.6×2.4　(JIS G 3444)

単管パイプの強度とは：中間荷重（質量）で荷重を取り去るとパイプが元に戻れる（復元できる）最大荷重です。参考資料
両端支点のモーメント（M=PL/4)   中間荷重の算出数式　一般炭素鋼鋼管（JIS G 3444) 100mm間隔

ＬＡＢＯ(ラボ）金具の止めビスとは・・ここが違う 　(本体ねじ部にサビが出ても結合しにくい為、止めビスにステンレスを使用）
金具の特徴：止めビスの締め付後、金具の突起がほぼ無く板等の取り付けがスッキリ出来ます。（引抜強度15Nmで610kg)

締め付け強度（トルク）と引き抜き強度への変化
単管パイプとＬＡＢＯ『ラボ』金具の引き抜き強度の目安（参考資料）
1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)
2)Lレンチで手締め引き抜き強度380ｋ（3720N）
3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N

お買い物はこちら↓

※本サイトの掲載内容（画像、文章等）の一部及び全てについて、複製、翻案、改変等の一切の著作権侵害行為を固く禁じます。
株式会社 単管ＤＩＹ研究所

The post 【ＬＡＢＯ金具紹介】 ２方向９０度コーナー金具 A-2L-90 寸法計算 単管パイプ 外径φ48.6mm 専用 first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

材質：ダクタイル鋳鉄

表面処理：溶融亜鉛めっき

A-3Yは単管パイプを3本を繋ぎ、コーナー部をつくる金具です。

使用する単管パイプは外径がφ48.6ｍｍのもの(肉厚は1.8mmでも2.4mmでも大丈夫です)

単管パイプの挿入深さは約35mm

製作するときの単管パイプの寸法の計算

A-3Yをコーナーにして製作品の外径を1000mmにしたい場合の計算方法

A-3Yの外径は約90mmで単管パイプの挿入量は約35mmになっているので

製作品の外径から単管パイプまでの寸法は約55mmになります

下の図のように両側にA-3Yを取り付けた場合は

製作品外径1000mm – (55mm × 2カ所) = 890mm

単管パイプの長さを890mmにすれば製作品の外径が約1000mmになります

※金具は鋳造品で表面処理が溶融亜鉛めっきなので、どうしても誤差が生じる可能性がございますので余裕をもって製作してください。

※製品は改版される可能性があり、上記の説明は2020年10月30日時点となります。

製品の図面は各製品ショッピングページにございます。

A-3Y ショッピングページ

【Ａ-2L-90】ご紹介記事へ！

貫通金具のご紹介記事へ（B-3K）
繋ぎ金具のご紹介記事へ（C-3T）
止め金具のご紹介記事へ（D-1E）
I型キャスターのご紹介記事へ
水平調整金具のご紹介記事へ（F-1C-500)

3方向コーナー金具 A-3Y が使用されている製作品

縁台

デッキ

パレット台車

サイクルスタンド

棚

お買い物はこちら↓

※本サイトの掲載内容（画像、文章等）の一部及び全てについて、複製、翻案、改変等の一切の著作権侵害行為を固く禁じます。

株式会社 単管ＤＩＹ研究所

The post 【ＬＡＢＯ金具紹介】 ３方向コーナー金具 A-3Y 寸法計算 単管パイプ 外径φ48.6mm 専用 first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

当ＨＰ「単管ＤＩＹランド」には、単管工作をお考えの方に役立つ情報を数多く掲載していますが、欲しい情報を検索しづらい場合は、Googleの画像検索画面で絵や写真を見て、お目当てのページにたどり着くことが可能です！
ＬＡＢＯで簡単ＤＩＹライフを楽しんでくださいね♪

単管工作名人の　Google画像を見て工作の参考にする。

専用台車に使用したＬＡＢＯ（ラボ）金具　　A-3Y×4個・E-3Y-100×4個   合計8点

↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓

ここからは、見て、知ると、鼻高々になる情報が満載、パイプDIY 仲間に自慢が出来ますよ ！！！・・単管工作の豆知識

単管パイプと木材または、コンクリート支柱等を接続する金具類はこちらです。　ＬＡＢＯ金具は木材との相性を考えた金具です！　　　
金具の高さがそろってツライチがかなう金具 ： 両側サドルベース金具【D-1WB】　片側サドルベース金具【D-1SB】　コーナー用サドルベース金具【D-1LB】
パイプに直付けする金具 ： サドル 【J-1S】

木材との接続金具

＜動画＞木材とＬＡＢＯ金具の接続説明

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

ＬＡＢＯ(ラボ）金具　（パイプ止まり金具と貫通金具）

単管パイプ 直交クランプ ＬＡＢＯ（ラボ）金具2種類（B-2X・B-2XB)

ＬＡＢＯ（ラボ）ボルト止め・筋交い・木材接続・窓枠・壁取り付け・基礎ベースの金具類

※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

ＬＡＢＯ（ラボ）金具本体溶融亜鉛めっき仕上げ　　キャスター

ＬＡＢＯ（ラボ）金具本体溶融亜鉛めっき仕上げ
繋ぎ金具・水平調整金具・基礎ベース金具・アタッチメント金具・木材止め（サドルベース）金具・キャップ・吊りバンド・機器取付コ－ナ－金具

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

ＬＡＢＯ(ラボ)金具類

同じ金具に同じ太さの（Ｍ10）の六角ボルトを付けてみた。

ＬＡＢＯ(ラボ）金具は水滴が溜り難い・・・ここが違う　（管止めが4分割や、溜り部に穴、等の水の通り道があるから、錆にも強い）

ＬＡＢＯ(ラボ）金具類でこんな物もできます。

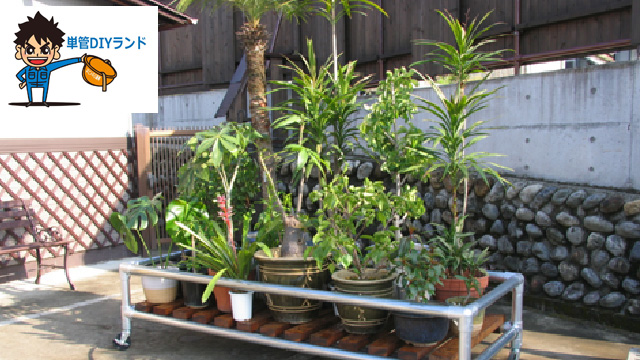

ＬＡＢＯ（ラボ）キャスター工作物、こんな物が出来ます。

単管パイプ工作マニアの必需品『パイプ保管台』
下の掃除が簡単、雨の跳ね上げ汚れの軽減、底高パイプ保管台
単管パイプ保管台底高タイプ の２台1セット分、金具と保護キャップ数量『B-2T×8個・K-1C(CR)×12個』

ほぼ錆びないと言われる画期的なザム鉄板使用の 単管パイプ専用　ＬＡＢＯキャップ　(K-1C)
単管パイプキャップのZAM(ザム）鋼板とは（ほぼ錆びないと言われる画期的な鉄板）単管パイプとほぼ同じ材質です。

引用元　株式会社Fugen

ちょっと暖かい保護キャップ使用の柵（クロロプレンゴム）は耐候性がある為、想像以上に長持ちしますよ
ＬＡＢＯ protection cap K-1C(CR)  とは保護キャップ
材質（クロロプレンゴム）　使用環境により異なりますので、劣化したら交換してください。

設置場所に合った基礎金具や基礎ブロックを選択してください。

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

単管パイプ専用吊りバンド(J-TB)使用例

基礎ブロックとは  建築資材店やホームセンター等で市販製品です。（沓石とも言うそうです）

サンプル写真、単管パイプ柵金具、直交クロスクランプ (B-2XB)　⇒

便利な角根ボルトも取り扱い販売しております
作業性が良い角根丸頭ボルトセット（M10-25-N)は、角根ボルト・ワッシャー・スプリングワッシャー・ナット の『4点1組』

※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

注意：単管パイプで小屋を建てる際は、建築基準法などの関連法令を事前にご確認ください。

単管パイプの多目的小屋

※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

単管パイプ多目的小屋　軒タイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

単管パイプ多目的小屋　テントタイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

開口部の強化『二重パイプ構造』屋根軒タイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

場所に合わせた自転車置き場

※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

窓を付ける
単管パイプにSPF材の枠を取り付ける金具（D-1Z）1ヶ所に4個使用（縦パイプ・横パイプに取付方）

ＬＡＢＯ金具は木材との相性を考えた金具です
パイプが金具の肉厚分5ｍｍ浮くサドル　・D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1ＬB(コーナー用サドルベース）
パイプに直付けサドル　・Ｊ-1Ｓ(サドル）

単管パイプと（木材・コンクリート支柱）等の接続金具類
パイプが金具の肉厚分5ｍｍ浮くサドル　・D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1ＬB(コーナー用サドルベース）
パイプに直付けサドル　・Ｊ-1Ｓ(サドル）

単管パイプと木材の直付け接続金具（J-1S)亜鉛鍍金鋼板製

単管パイプと木材のＤＩＹ工作に便利な、SPF材とは

注意：弊社HPに『掲載写真工作類・アイソメ立体図の工作・弊社の動画』などは参考資料であり保証値ではございません、自作工作物は自己責任となります。
！！！取り付けビスの締め忘れにも注意必要です！！！

単管パイプ本来の物性値の変化で、強度の低下を起こす原因を出来る限り取り去る工夫をしよう。

だから金具も溶融亜鉛めっき（異種金属接触腐食と犠牲防触作用）

ＬＡＢＯ金具は溶融亜鉛めっき仕上です

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきにキズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。
鉄は価格が安く機械的性能が優れているので大量に使用されています。（だから金具も溶融亜鉛めっき仕上げ）

一度は見たことありますか！錆びの侵食はここから始まります、だから溶融亜鉛めっき

単管パイプの表面はポストジンク（PZ)高純度溶融亜鉛層 だから金具も同じ溶融亜鉛のＬＡＢＯ金具です。
注意：便利な仮設資材の市販製品のクランプも指定すれば溶融亜鉛めっき仕上げもあるそうです。

めっきの違い（電気めっきと溶融亜鉛めっき）で金具から侵食。パイプもいずれ錆びが広がる。（参考資料）

単管パイプ、重ければ、強いと思っていませんか？？？
＊ 単管パイプの強度とは、中間荷重（質量）を加えてから、取り去ると元に戻れる最大荷重（たわみ状態）
＊ たわみとは、元に戻れる曲がり
＊ 永久変形(曲がり）とは、曲がったまま元に戻らない

各メーカーにより製品のマーキングは異なりますが、マーキングのない製品については、品質や規格面で注意が必要な場合があります。

現代農業から抜粋、大和鋼管工業の三宅洋司さんに聞いてみた。
単管パイプ国産メーカーの三社（大和鋼管工業、丸一鋼管、中山三星建材）なら安心です。

一般構造用炭素鋼鋼管（JIS G 3444)肉厚2.4ｍｍ　と　高張力炭素鋼鋼管肉厚1.8ｍｍ　の機械的性質
単管パイプの（肉厚1.8ｍｍと2.4ｍｍ）比較　（国内パイプメーカー様の資料の転載）

一般構造用炭素鋼鋼管（JIS G 3444)肉厚2.4ｍｍ　と　高張力炭素鋼鋼管肉厚1.8ｍｍ　の機械的性質

一般構造用炭素鋼鋼管（JIS G 3444)肉厚2.4ｍｍ　と　高張力炭素鋼鋼管肉厚1.8ｍｍ　の機械的性質
単管パイプの（肉厚1.8ｍｍと2.4ｍｍ）比較　（国内パイプメーカー様の資料の転載）

計算式・両端支点モーメントM=PL/4 (単管パイプの中間荷重）質量　PIPE-48.6×2.4　(JIS G 3444)『参考資料』

数式からの算出、単管パイプ肉厚2.4ｍｍの(JIS G 3444)中間荷重（10cm単位）（参考資料）

実際の中間強度が知りたくて、試験台を作り試験をやってみた・・・参考資料です。
単管パイプ2ｍ支点での中間荷重（質量）150ｋｇ～50ｋｇ単位でパイプの永久変形を確認しました。

簡易試験結果は下記の通りでした。
単管パイプ中間荷重、肉厚1.8ｍｍ×2000ｍｍは400kgで永久変形（荷重を取り去っても、曲がりは元に戻らなかった）参考資料
単管パイプ中間荷重、肉厚2.4ｍｍ×2000ｍｍは350kgで永久変形（荷重を取り去っても、曲がりは元に戻らなかった）参考資料

ＬＡＢＯ(ラボ）金具の止めビスとは・・ここが違う 　(本体ねじ部にサビが出ても結合しにくい為、止めビスにステンレスを使用）
金具の特徴：止めビスの締め付後、金具の突起がほぼ無く板等の取り付けがスッキリ出来ます。（引抜強度15Nmで610kg）

締め付け強度（トルク）と引き抜き強度への変化
単管パイプとＬＡＢＯ『ラボ』金具の引き抜き強度の目安（参考資料）
1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)
2)Lレンチで手締め引き抜き強度380ｋ（3720N）
3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)

お買い物はこちら ↓

単管ＤＩＹランド  Youtubeチャンネル　 楽しく役立つ動画が沢山

※本サイトの掲載内容（画像、文章等）の一部及び全てについて、複製、翻案、改変等の一切の著作権侵害行為を固く禁じます。

株式会社 単管ＤＩＹ研究所

The post 専用台車 ＬＡＢＯ(ラボ）通販 tankan.tv first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

真似したくなる単管金具　Google画像へリンク　ここをクリック
単管パイプDIY工作　Google画像へリンク

荷物の積み替え、積み下ろしの軽減

車の荷台と同じ高さに合わせた台車造り

車の荷台の高さに合わせた、単管パイプの骨組　くるくる回して全てが見られる 3D-PDF

車の荷台の高さに合わせた、単管パイプの完成　くるくる回して全てが見られる 3D-PDF

車の荷台と同じ高さに合わせた台車に使用できるＬＡＢＯ（ラボ）金具

A-2L-90  2方向90度コーナー金具　金具の中まで見られる　3D-PDF

B-2T  3方向1箇所貫通金具　金具の中まで見られる　3D-PDF

Ｂ-3Ｋ　4方向1箇所貫通金具　金具の中まで見られる　3D-PDF

D-1Ｓ　ボルト止め金具　金具の中まで見られる　3D-PDF

E-1C-150　I型キャスター（耐荷重160ｋｇ）　金具の中まで見られる　3D-PDF

D-1E　端末ボルト止め金具　金具の中まで見られる　3D-PDF

単管パイプ専用ＬＡＢＯ(ラボ）金具・継手・ジョイント・クランプ

↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓

ここからは、見て、知ると、鼻高々になる情報が満載、パイプDIY 仲間に自慢が出来ますよ ！！！・・単管工作の豆知識

錆びに強いＬＡＢＯ（ラボ）金具

注意：弊社HPに『掲載写真工作類・アイソメ立体図の工作・弊社の動画』などは参考資料であり保証値ではございません、自作工作物は自己責任となります。
！！！取り付けビスの締め忘れにも注意必要です！！！

単管パイプ本来の物性値の変化で、強度の低下を起こす原因を出来る限り取り去る工夫をしよう。

単管パイプ小屋の木材との接続用金具

単管パイプと木材との接続金具

単管パイプと木材との接続金具

単管パイプ目隠し板塀　自由柱（背柱）タイプに使用金具類

目隠し板塀の表と裏側や基礎ブロック

基礎コンクリートの安全柵に使用金具（コンクリートにアンカーボルトで直止めサドルベース）

注意：単管パイプで小屋を建てる際は、建築基準法などの関連法令を事前にご確認ください。

単管パイプ多目的小屋　軒タイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

単管パイプ多目的小屋　テントタイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

開口部の強化『二重パイプ構造』屋根テントタイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

開口部の強化『二重パイプ構造』屋根軒タイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

単管パイプの多目的小屋

※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い　②トビラのストッパー（トビラ止め）

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い　②トビラのストッパー（トビラ止め）

単管パイプ小屋

窓を付ける
単管パイプにSPF材の枠を取り付ける金具（D-1Z)1ヶ所に4個使用（縦パイプ・横パイプに取付方）

ＬＡＢＯ金具は木材との相性を考えた金具です
パイプが金具の肉厚分5ｍｍ浮くサドル　・D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1ＬB(コーナー用サドルベース）
パイプに直付けサドル　・Ｊ-1Ｓ(サドル）

単管パイプと（木材・コンクリート支柱）等の接続金具類
パイプが金具の肉厚分5ｍｍ浮くサドル　・D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1ＬB(コーナー用サドルベース）
パイプに直付けサドル　・Ｊ-1Ｓ(サドル）

サドル(J-1S)は単管パイプ専用外形48.6

単管パイプと木材のDIY工作に便利な、SPF材とは

ＬＡＢＯ(ラボ）金具類でこんな物もできます。

だから金具も溶融亜鉛めっき（異種金属接触腐食と犠牲防触作用）

ＬＡＢＯ金具は溶融亜鉛めっき仕上です

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきにキズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。
鉄は価格が安く機械的性能が優れているので大量に使用されています。（だから金具も溶融亜鉛めっき仕上げ）

一度は見たことありますか！錆びの侵食はここから始まります、だから溶融亜鉛めっき

単管パイプの表面はポストジンク（PZ)高純度溶融亜鉛層 だから金具も同じ溶融亜鉛のＬＡＢＯ金具です。
注意：便利な仮設資材の市販製品のクランプも指定すれば溶融亜鉛めっき仕上げもあるそうです。

めっきの違い（電気めっきと溶融亜鉛めっき）で金具から侵食。パイプもいずれ錆びが広がる。（参考資料）

単管パイプ、重ければ、強いと思っていませんか？？？
＊ 単管パイプの強度とは、中間荷重（質量）を加えてから、取り去ると元に戻れる最大荷重（たわみ状態）
＊ たわみとは、元に戻れる曲がり
＊ 永久変形(曲がり）とは、曲がったまま元に戻らない

各メーカーにより製品のマーキングは異なりますが、マーキングのない製品については、品質や規格面で注意が必要な場合があります。

単管パイプとＬＡＢＯ『ラボ』金具の引き抜き強度の目安（参考資料）

お買い物はこちら

単管ＤＩＹランド Youtubeチャンネル　 楽しく役立つ動画が沢山

※本サイトの掲載内容（画像、文章等）の一部及び全てについて、複製、翻案、改変等の一切の著作権侵害行為を固く禁じます。

株式会社 単管ＤＩＹ研究所

The post 車の荷台と同じ高さに合わせた台車 単管パイプDIY工作 ＬＡＢＯ（ラボ）ジョイント tankan.tv first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

ＬＡＢＯ金具を使って出来る、あんなものやこんなもの！！ ちょっと覗いてみてください↓↓

単管パイプＬＡＢＯ（ラボ）工作画像

単管パイプDIY工作　Google画像へリンク

単管パイプ 大型植木台車 使用ＬＡＢＯ(ラボ）継手金具

＜注意＞
ご提供頂いた写真のイメージ図を作成し、金具の種類と数量を算出した参考資料になります。
ご購入の際は、金具の種類・数量はお客様ご自身でご検討、ご確認をお願い致します。
※ご質問・お問い合わせがございましたら、こちらのお問い合わせフォームよりお願い致します。

A-3Y 3方向コーナー金具　金具の中まで見える 3D-PDF

Ｂ-3Ｋ　4方向1箇所貫通金具　金具の中まで見える 3D-PDF

E-1C-100 縦I型キャスター（耐荷重kg)金具　金具の中まで見える　3D-PDF

植木の大型台車

↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓

ここからは、見て、知ると、鼻高々になる情報が満載、パイプDIY 仲間に自慢が出来ますよ ！！！・・単管工作の豆知識

注意：チャート図は参考の構造であり、地域的（豪雪、強風、多雨、他）を考慮した構造に変更して設計して下さい、サンプルチャート図の構造は保障値ではございません。自作工作物は自己責任となります。

チャート紙PDFをダウンロードして工作を楽々設計（金具・継手・ジョイント類とパイプの使用数量の概算を出してみよう）

『あったらいいな』を形にするお手伝い・・A4（ＰＤＦ）ヨコ、サンプル自作用イメージチャート紙

錆に強いＬＡＢＯ(ラボ）金具の表面処理（めっき）について
ＬＡＢＯ（ラボ）継手・金具・ジョイント・クランプ類は殆んどの商品が溶融亜鉛めっき仕上げです。詳しくは製品案内をご覧ください。

設置場所に合った基礎金具や基礎ブロックを選択してください。

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

ＬＡＢＯ(ラボ）金具は水滴が溜り難い・・・ここが違う　（管止めが4分割や、溜り部に穴、等の水の通り道があるから、錆にも強い）

単管パイプ端末専用（ゴム・安全・保護）キャップ）とは

ほぼ錆びないと言われているザムキャップ(K-1C)

引用元　株式会社Fugen

ＬＡＢＯ(ラボ）金具類でこんな物もできます。

ＬＡＢＯ（ラボ）キャスター工作物、こんな物が出来ます。

単管パイプ専用吊りバンド(J-TB)使用例

基礎ブロックとは  建築資材店やホームセンター等で市販製品です。（沓石とも言うそうです）

サンプル写真、単管パイプ柵金具、直交クロスクランプ (B-2XB)　⇒

注意：単管パイプで小屋を建てる際は、建築基準法などの関連法令を事前にご確認ください。

単管パイプの多目的小屋

※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

単管パイプ多目的小屋　軒タイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁も、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え品 鉄角根丸頭ボルト【M10-25-KS】

単管パイプ多目的小屋　テントタイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁も、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え品 鉄角根丸頭ボルト【M10-25-KS】

開口部の強化『二重パイプ構造』屋根軒タイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁も、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え品 鉄角根丸頭ボルト【M10-25-KS】

場所に合わせた自転車置き場

※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

窓を付ける
単管パイプにSPF材の枠を取り付ける　金具（D-1Z）を4個使用（縦パイプ・横パイプに取付け）

ＬＡＢＯ金具は木材との相性を考えた金具です
パイプが金具の肉厚分5ｍｍ浮くサドル　・D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1ＬB(コーナー用サドルベース
パイプに直付けサドル　・Ｊ-1Ｓ(サドル）

※D-1LBは販売を終了しています　　後継品金具（木ねじ止め）コーナー用サドルベース金具ねじ用【D-1LB-S】

単管パイプと（木材・コンクリート支柱）等の接続金具類
パイプが金具の肉厚分5ｍｍ浮くサドル　・D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1ＬB(コーナー用サドルベース
パイプに直付けサドル　・Ｊ-1Ｓ(サドル）

※D-1LBは販売を終了しています　　後継品金具（木ねじ止め）コーナー用サドルベース金具ねじ用【D-1LB-S】

単管パイプと木材のDIY工作に便利な、SPF材とは

注意：弊社HPの『掲載写真工作類・アイソメ立体図の工作・弊社の動画』などは参考資料であり保証値ではございません。自作工作物は自己責任となります。
！！！取り付けビスの締め忘れにも注意必要です！！！

単管パイプ本来の物性値の変化で、強度の低下を起こす原因を出来る限り取り去る工夫をしよう。

だから金具も溶融亜鉛めっき（異種金属接触腐食と犠牲防触作用）

ＬＡＢＯ金具は溶融亜鉛めっき仕上です

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきにキズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。
鉄は価格が安く機械的性能が優れているので大量に使用されています。（だから金具も溶融亜鉛めっき仕上げ）

一度は見たことありますか！錆びの侵食はここから始まります、だから溶融亜鉛めっき

単管パイプの表面はポストジンク（PZ)高純度溶融亜鉛層だから金具も同じ溶融亜鉛のＬＡＢＯ金具です。
注意：便利な仮設資材の市販製品のクランプも指定すれば溶融亜鉛めっき仕上げもあるそうです。

めっきの違い（電気めっきと溶融亜鉛めっき）で金具から侵食。パイプもいずれ錆びが広がる。（参考資料）

単管パイプ、重ければ、強いと思っていませんか？？？
＊ 単管パイプの強度とは、中間荷重（質量）を加えてから、取り去ると元に戻れる最大荷重（たわみ状態）
＊ たわみとは、元に戻れる曲がり
＊ 永久変形(曲がり）とは、曲がったまま元に戻らない

各メーカーにより製品のマーキングは異なりますが、マーキングのない製品については、品質や規格面で注意が必要な場合があります。

現代農業から抜粋、大和鋼管工業の三宅洋司さんに聞いてみた。
単管パイプ国産メーカーの三社（大和鋼管工業、丸一鋼管、中山三星建材）なら安心です。

一般構造用炭素鋼鋼管（JIS G 3444)肉厚2.4ｍｍ　と　高張力炭素鋼鋼管肉厚1.8ｍｍ　の機械的性質
単管パイプの（肉厚1.8ｍｍと2.4ｍｍ）比較　（国内パイプメーカー様の資料の転載）

一般構造用炭素鋼鋼管（JIS G 3444)肉厚2.4ｍｍ　と　高張力炭素鋼鋼管肉厚1.8ｍｍ　の機械的性質

一般構造用炭素鋼鋼管（JIS G 3444)肉厚2.4ｍｍ　と　高張力炭素鋼鋼管肉厚1.8ｍｍ　の機械的性質
単管パイプの（肉厚1.8ｍｍと2.4ｍｍ）比較　（国内パイプメーカー様の資料の転載）

計算式・両端支点モーメントM=PL/4 (単管パイプの中間荷重）質量　PIPE-48.6×2.4　(JIS G 3444)『参考資料』

数式からの算出、単管パイプ肉厚2.4ｍｍの(JIS G 3444)中間荷重（10cm単位）（参考資料）

実際の中間強度が知りたくて、試験台を作り試験をやってみた・・・参考資料です。
単管パイプ2ｍ支点での中間荷重（質量）150ｋｇ～50ｋｇ単位でパイプの永久変形を確認しました。

簡易試験結果は下記の通りでした。
単管パイプ中間荷重、肉厚1.8ｍｍ×2000ｍｍは400kgで永久変形（荷重を取り去っても、曲がりは元に戻らなかった）参考資料
単管パイプ中間荷重、肉厚2.4ｍｍ×2000ｍｍは350kgで永久変形（荷重を取り去っても、曲がりは元に戻らなかった）参考資料

ＬＡＢＯ(ラボ）金具の止めビスとは・・ここが違う 　(本体ねじ部にサビが出ても結合しにくい為、止めビスにステンレスを使用）
金具の特徴：止めビスの締め付後、金具の突起がほぼ無く板等の取り付けがスッキリ出来ます。（引抜強度15Nmで610kg）

締め付け強度（トルク）と引き抜き強度への変化
単管パイプとＬＡＢＯ『ラボ』金具の引き抜き強度の目安（参考資料）
1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)
2)六角レンチで手締め引き抜き強度380ｋ（3720N）
3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)

お買い物はこちら ↓

単管ＤＩＹランド 　Youtubeチャンネル    楽しく役立つ動画が沢山

※本サイトの掲載内容（画像、文章等）の一部及び全てについて、複製、翻案、改変等の一切の著作権侵害行為を固く禁じます。

株式会社 単管ＤＩＹ研究所

The post 【単管パイプＤＩＹ作品】植木台車　単管パイプ専用　ＬＡＢＯ(ラボ）継手金具ショップ tankan.tv first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.
